FOXBORO FBM230 P0926GU通信模块
产品详情

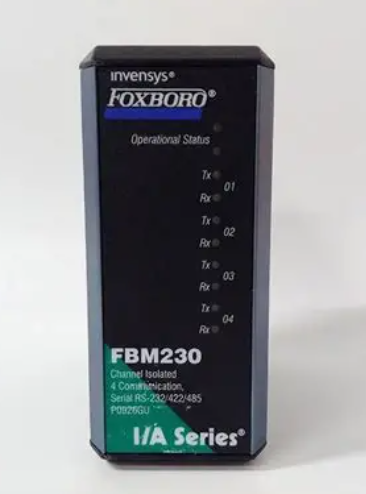

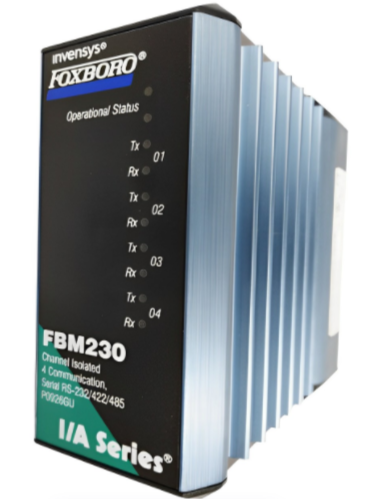

FOXBORO FBM230 P0926GU通信模块
产品概述
FOXBORO FBM230 P0926GU是施耐德电气旗下Foxboro品牌推出的高性能现场总线模块，隶属于I/A Series分布式控制系统（DCS）核心组件，同时兼容Foxboro Evo™系统。作为工业自动化系统中现场设备与控制中心的关键通信桥梁，该模块专为恶劣工业环境设计，具备强大的信号处理、协议转换和数据传输能力，可精准采集温度、压力、流量等过程参数，同时将控制系统指令可靠下发至执行机构，实现生产过程的实时监控与闭环控制。
模块采用模块化架构与高规格电子元件，支持多协议兼容与灵活配置，能无缝集成各类智能变送器、执行器及PLC设备，广泛服务于石油化工、电力、冶金等关键工业领域，为生产安全、高效运行提供核心技术支撑。
规格参数
2.1 电气参数
- 供电电压：典型24V DC，宽范围支持10-30V DC，适配工业标准电源系统
- 功耗：常规负载下≤7W，部分轻载场景低至5W，能耗经济性优异
- 信号输入/输出：支持4-20mA直流电流信号、1-5V直流电压信号，兼容模拟量与数字量转换需求
- 测量精度：模拟量输入精度±0.1% FS（满量程），16位高分辨率，确保数据采集准确性
2.2 通信参数
- 接口类型：4个可独立配置串口，支持RS-232、RS-422、RS-485标准
- 通信协议：兼容FOUNDATION fieldbus H1、HART、Modbus、ASCII等主流工业协议
- 通信速率：串口最高115.2kbps，总线通信速率可达10Mbps以上，满足高速数据传输需求
- 连接能力：单模块可支持多达64台现场设备，适配大规模系统集成
2.3 环境与物理参数
- 工作温度：-40℃至+85℃（宽温型），常规工况支持-20℃至+70℃
- 存储温度：-40℃至+85℃，适应恶劣运输与仓储环境
- 湿度范围：5% - 95%（无冷凝），防潮性能满足潮湿工业场景需求
- 防护等级：IP65/IP66，有效抵御灰尘与泼溅水侵蚀，适配严苛现场环境
- 物理尺寸：常规102mm×114mm×104mm（长×宽×高），部分型号100mm×60mm×30mm，结构紧凑便于安装
- 重量：约284g，部分轻量化型号低至0.2kg，降低安装承重压力
性能特点
- 多协议兼容与灵活集成：支持FOUNDATION fieldbus、HART等多种协议，4个串口可独立配置接口类型，能与不同厂商的智能仪表、PLC及执行器无缝对接，极大降低系统集成复杂度。模块同时兼容Foxboro I/A Series与Evo™系统，适配新旧系统升级需求。
- 高可靠性与稳定性：采用高品质电子元件与冗余设计，部分型号支持双通道备份，单一通道故障不影响系统整体运行。宽温工作范围与IP65/IP66防护等级，可抵御工业现场的电磁干扰、粉尘及潮湿影响，平均无故障运行时间长。
- 精准高效的数据处理：16位分辨率与±0.1% FS测量精度，能敏锐捕捉信号细微变化，为控制决策提供精准数据支撑。10微秒快速响应时间，确保数据采集与指令下发的实时性，满足动态过程控制需求。
- 便捷的诊断与维护：支持对连接设备的全面状态诊断，可实时反馈设备故障、参数异常等信息，便于运维人员提前排查问题。模块化插拔设计与清晰接线标识，简化安装调试与故障更换流程，降低维护成本。
- 布线优化与成本控制：通过现场总线技术减少现场布线数量，降低安装施工成本。低功耗设计与模块化扩展能力，可根据系统规模灵活配置，避免资源浪费。
工作原理
FOXBORO FBM230 P0926GU作为DCS系统的现场级通信枢纽，核心功能是实现“信号采集-协议转换-数据传输-指令执行”的闭环流程，具体工作机制如下：
1. 信号采集阶段：模块通过4个可配置串口连接现场传感器、变送器等设备，将温度、压力、流量等物理量转换的4-20mA模拟信号或数字信号接入模块内部信号调理电路。调理电路对信号进行滤波、放大与降噪处理，消除工业环境干扰对信号的影响。
2. 协议转换阶段：模块内置多协议解析芯片，根据连接设备的通信协议（如HART、Modbus）对采集的信号进行解码，将其转换为DCS系统可识别的标准数字信号格式。对于FOUNDATION fieldbus设备，还可同步读取设备诊断信息与参数配置数据。
3. 数据传输阶段：转换后的数字信号通过高速总线传输至DCS控制站，传输速率最高可达10Mbps，确保实时性要求高的工业场景数据不延迟。同时，模块接收控制站下发的控制指令，将其转换为对应协议的信号格式。
4. 指令执行阶段：模块将转换后的控制指令通过串口发送至执行机构（如调节阀、变频器），以4-20mA模拟信号或数字信号驱动设备动作，实现对生产过程参数的精准调节。在此过程中，模块持续监测指令执行状态，形成闭环反馈。
5. 状态监控与诊断：模块实时监测自身工作状态（如电源、通信链路）及连接设备运行情况，当出现信号异常、通信中断等故障时，立即将诊断信息上传至DCS系统，触发报警并辅助故障定位。
注意事项
5.1 安装注意事项
- 安装前需确认模块外观无破损、端子无松动，核对型号与系统兼容性（需匹配I/A Series或Evo™系统）。
- 安装位置需远离强磁场、强腐蚀性气体及振动源，控制柜内预留足够散热空间（至少10mm），确保环境温度与湿度符合规格要求。
- 严格遵循接线手册区分电源正负极与信号端子，RS-485总线需正确连接终端电阻，避免信号反射干扰；所有接线完成后需紧固端子，防止松动引发接触不良。
5.2 操作与配置注意事项
- 模块配置需使用Foxboro专用组态软件（如Foxboro Configurator），设置模块地址、通信协议、信号量程等参数时需与现场设备匹配，避免地址冲突或参数不匹配导致通信故障。
- 首次通电前需确认供电电压为24V DC（波动范围不超过10-30V），严禁反向接线，防止烧毁内部电源电路。
- 修改配置参数或下载程序时需确保系统处于停机或备用状态，避免在线操作引发控制逻辑紊乱。
5.3 维护与安全注意事项
- 定期（建议每季度）对模块进行维护：清洁表面灰尘、检查接线紧固性、通过组态软件校准测量精度，校准需使用标准信号源输入已知信号进行修正。
- 故障排查时需先断开模块电源，严禁带电插拔模块或更改接线；若出现通信中断，优先检查电源、总线连接及组态参数，再排查模块本身故障。
- 模块需由专业人员进行维修，禁止私自拆解，维修时需使用同型号备件，确保更换后参数与原模块一致。
- 遵循工业安全规程，操作时佩戴绝缘手套，涉及高压关联回路时需先切断上级电源。
