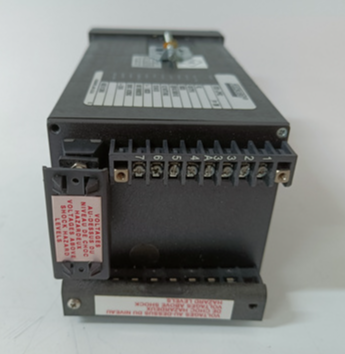

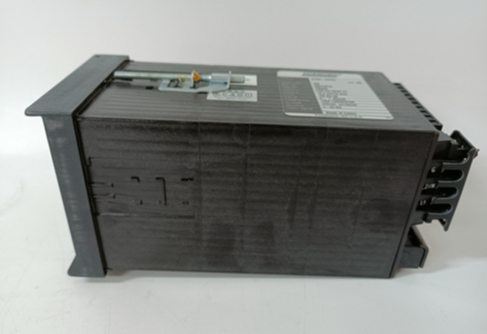

FOXBORO 873EC-JIPFGZ工业控制模块
产品详情
FOXBORO 873EC-JIPFGZ工业控制模块
产品概述
FOXBORO 873EC-JIPFGZ是施耐德电气旗下Foxboro品牌推出的高端工业控制模块，作为过程自动化领域的核心控制单元，广泛适配Foxboro I/A Series分布式控制系统（DCS）及Evo™新一代控制系统。该模块专注于工业现场关键参数的精准控制与多设备协同管理，集成了信号采集、逻辑运算、控制输出及故障诊断等全功能特性，能够对温度、压力、流量、液位等核心生产参数实施闭环控制，同时实现与现场智能设备的高效数据交互。
模块采用工业级强化设计，融合了高可靠性硬件架构与灵活的软件组态能力，可在高温、高湿、多粉尘及强电磁干扰的恶劣工业环境中稳定运行，为石油化工、电力能源、精细化工等关键行业的生产过程提供精准、可靠的控制支撑，是保障生产连续性、提升产品质量的核心设备。
规格参数
2.1 电气参数
- 供电电压：双路冗余供电设计，主备切换时间≤10ms，典型供电24V DC，宽范围支持18-36V DC，适配工业标准直流电源系统
- 功耗：空载功耗≤3W，满载运行功耗≤12W，具备智能功耗调节功能，轻载场景自动降低能耗
- 控制信号输入：支持8路模拟量输入（4-20mA DC/1-5V DC）、16路数字量输入（干接点/PNP/NPN可选），输入阻抗≥1MΩ
- 控制信号输出：6路模拟量输出（4-20mA DC，负载能力0-500Ω）、12路数字量输出（继电器触点/晶体管输出可选，继电器容量250V AC/5A）
- 控制精度：模拟量控制精度±0.05% FS，数字量响应误差≤1ms，满足高精度过程控制需求
2.2 通信与运算参数
- 通信接口：1路RJ45以太网接口（支持10/100Mbps自适应）、2路RS-485串口、1路FOUNDATION fieldbus H1接口，支持热插拔维护
- 兼容协议：原生支持HART 7.0、Modbus RTU/TCP、FOUNDATION fieldbus H1、OPC UA等工业主流协议，可通过固件升级扩展协议支持范围
- 运算能力：32位高性能ARM处理器，主频800MHz，支持1000点以上IO变量实时处理，控制周期可在1ms-100ms范围内灵活配置
- 存储容量：512KB程序存储Flash，8MB数据存储RAM，支持控制策略本地备份与断点续传
2.3 环境与物理参数
- 工作温度：-40℃至+85℃（宽温工业级），支持-20℃至+70℃无风扇自然散热运行
- 存储温度：-55℃至+100℃，适应极端运输与仓储环境
- 环境适应性：湿度5%-95%（无冷凝），抗振动等级IEC 60068-2-6（10-500Hz，10g），抗冲击等级IEC 60068-2-27（50g，11ms）
- 防护等级：模块本体IP20（控制柜内安装），接线端子IP65（配备专用防水端子盒）
- 物理尺寸：140mm×180mm×80mm（长×宽×高），标准3U机架安装尺寸，兼容19英寸工业控制柜
- 重量：约1.2kg，含安装支架总重量1.5kg
性能特点
- 高精准闭环控制能力：内置PID、模糊控制、串级控制等多种先进控制算法，支持自定义控制逻辑编程，模拟量控制精度达±0.05% FS，可实现对复杂工业过程的精细化调控。配备16位高精度A/D与D/A转换芯片，能敏锐捕捉信号细微波动，确保控制指令的精准输出。
- 全冗余高可靠设计：采用双路冗余供电、关键芯片热备份及通信链路冗余设计，单一组件故障时系统自动切换，切换时间≤10ms，无控制中断风险。通过IEC 61508 SIL 2功能安全认证，平均无故障运行时间（MTBF）超过100万小时，满足关键工业场景的可靠性要求。
- 多协议灵活集成：兼容HART、Modbus、FOUNDATION fieldbus等多种主流工业协议，以太网与串口接口可同时独立工作，能无缝对接不同厂商的智能变送器、执行器、PLC及监控系统，降低跨品牌系统集成难度。支持协议动态切换，无需重启模块即可完成通信配置调整。
- 全面的诊断与预警功能：具备模块自诊断、IO通道故障诊断、通信链路监测及现场设备状态诊断四重诊断机制，可实时监测电源电压、芯片温度、信号完整性等关键指标，当出现异常时立即通过指示灯、通信报文双重报警，并上传故障定位信息，便于快速排查。
- 便捷的组态与维护：支持通过Foxboro Control Studio组态软件进行图形化编程，提供丰富的控制模块库与逻辑块，降低开发难度。模块支持在线组态下载与固件升级，无需停机即可完成维护操作。配备清晰的LED状态指示灯，直观显示电源、运行、通信及故障状态。
工作原理
FOXBORO 873EC-JIPFGZ工业控制模块以“信号采集-逻辑运算-控制输出-状态反馈”为核心工作流程，通过硬件电路与软件算法的协同配合实现工业过程的精准控制，具体机制如下：
1. 信号采集与预处理：模块通过模拟量与数字量输入通道连接现场传感器、变送器等设备，将温度、压力等物理量转换的电信号接入内部信号调理电路。该电路对信号进行滤波、隔离、放大处理，消除工业环境中的电磁干扰与信号衰减，随后由高精度A/D转换器将模拟信号转换为数字信号，传输至核心处理器。
2. 控制逻辑运算：核心处理器根据预先通过组态软件下载的控制策略（如PID控制算法），对采集到的数字信号进行实时运算。运算过程中，处理器将实际测量值与设定值进行对比，结合控制算法计算出最优控制量，并参考现场设备反馈状态动态调整运算参数，确保控制效果的稳定性。
3. 控制指令输出：运算完成后，处理器将控制量发送至D/A转换器，转换为4-20mA等标准模拟控制信号，或通过数字量输出通道发送开关量指令，驱动调节阀、变频器、电磁阀等执行机构动作，实现对生产过程参数的调节。输出信号具备短路保护与过流保护功能，避免执行机构故障对模块造成损坏。
4. 数据通信与状态反馈：模块通过以太网或串口接口与DCS控制站、监控系统进行数据交互，实时上传采集数据、控制状态及故障信息，同时接收控制站下发的设定值调整、控制模式切换等指令。对于支持HART协议的智能设备，模块可同步读取设备诊断信息与参数，实现双向通信。
5. 自诊断与故障处理：模块在运行过程中持续对自身硬件状态（电源、处理器、IO通道）及外部通信链路进行监测，当检测到信号异常、通信中断或硬件故障时，立即触发内部故障处理机制，通过冗余设计实现故障通道切换，并将故障信息通过报警输出与通信网络上传，同时点亮对应故障指示灯，辅助运维人员定位问题。
