FOXBORO P0916PH P0916JS 输入/输出模块
产品详情
FOXBORO P0916PH P0916JS 输入/输出模块
产品系列定位与核心差异
P0916PH与P0916JS均属于FOXBORO I/A系列分布式控制系统（DCS）的关键组成部分，二者虽同属I/O模块范畴，但功能侧重与应用场景存在明确差异，形成互补适配：
- P0916PH：定位为高密度HART智能I/O模块，核心功能是连接HART智能设备，实现过程数据的高精度采集与处理，同时支持HART协议通信，具备丰富的设备诊断能力，适用于需要智能信号交互的精密控制场景。

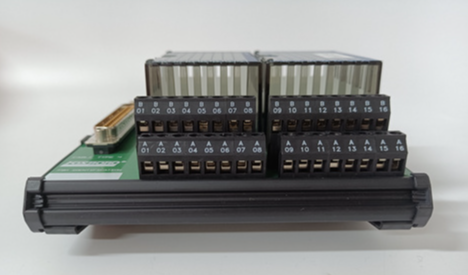

- P0916JS：属于压缩终端模块（CTA），归类为信号连接与转换单元，主要承担现场设备与I/A系列底板之间的安全连接任务，支持模拟量与数字量信号的双向传输，侧重信号通路的稳定性与连接便捷性。
核心技术参数
2.1 通用基础参数
参数类别
P0916PH
P0916JS
备注
工作电源
24V DC
24V DC
均支持工业标准直流电源，适配多数DCS供电系统
防护等级
IP67
IP66/IP67
可抵御粉尘与浸水，适应潮湿、多尘的工业现场
工作温度范围
-40°C至+85°C
-40°C至+70°C
覆盖极寒与高温工况，适用于户外及高温车间
相对湿度
5%~95%（非冷凝）
0%~95%（非冷凝）
可在高湿环境（如化工反应釜区、水处理车间）稳定工作
2.2 功能专属参数
- P0916PH核心参数：作为HART专用模块，其参数设计聚焦智能信号处理。支持16个HART通道，输入类型涵盖电压、电流等多种信号，输出为标准4-20mA DC控制信号；测量精度默认达±0.5%，可通过配置提升至更高等级；输出电压范围为0-10VDC，满足不同执行器控制需求。此外，模块适配标准机架安装，便于系统集成。

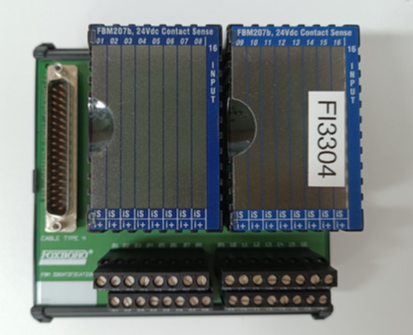

- P0916JS核心参数：以信号连接为核心，配备16个输入通道，支持NPN与PNP两种输入类型，可兼容按钮、限位开关、接近传感器等多种现场设备；接线端子类型为FBM207b，采用无螺丝直插式设计，终端支持双堆叠布局，提升连接密度；最大输出电流2A，输出功率额定48W，可驱动小型执行元件。模块尺寸紧凑，典型规格为100x60x25mm（部分型号略有差异），重量仅0.25kg，节省机柜空间。
核心功能与产品特征
两款模块均延续FOXBORO产品“高可靠性、易维护性”的核心优势，同时针对自身定位形成专属功能亮点：
3.1 共性功能特征
1. 模块化与热插拔设计：采用标准化模块结构，P0916PH可直接安装于标准机架，P0916JS适配FOXBORO 200系列底板，二者均支持热插拔操作，无需停机即可完成模块更换，大幅缩短维护时间。
2. 强抗干扰能力：通过电路优化设计，可抵御工业现场的电磁干扰、电压波动等干扰源，确保信号传输的稳定性，适用于炼油、冶金等强干扰环境。
3. 国际标准合规性：产品通过多项国际工业标准认证，防护等级与环境适应性均符合IEC相关规范，可在全球不同地区的工业场景中应用。
3.2 个性功能亮点
- P0916PH：智能HART交互能力：作为HART专用模块，其核心优势在于支持HART协议双向通信，不仅能采集现场设备的测量数据，还可读取设备状态、诊断故障信息（如传感器漂移、线路短路），实现“预测性维护”；同时可通过HART协议对现场设备进行参数配置，提升系统控制的灵活性。
- P0916JS：高效信号连接能力：采用清晰的端子颜色编码设计，配合无螺丝直插式端接技术，可快速完成电线连接与识别，降低接线错误率；双堆叠端子设计使单模块可实现32个连接点，在有限空间内提升系统连接密度；冗余设计进一步降低信号传输故障风险，保障系统连续运行。
应用场景与行业适配
基于功能定位的差异，P0916PH与P0916JS在工业场景中形成“协同互补”的应用模式，共同支撑DCS系统的稳定运行：
4.1 P0916PH典型应用
聚焦“智能数据采集与精密控制”，主要应用于需要HART智能设备接入的场景：
- 石油天然气行业：连接HART压力变送器、温度传感器，采集油气管线的压力、温度数据，通过HART协议反馈设备状态，保障开采与输送过程的安全可控。
- 化工行业：与HART液位计、流量传感器联动，实现反应釜液位、物料流量的高精度采集与控制，同时通过设备诊断功能提前预警故障，避免生产中断。
- 电力行业：用于发电机组的参数监测，连接HART振动传感器、温度传感器，采集设备运行数据，为机组运维提供数据支持。
4.2 P0916JS典型应用
侧重“信号通路构建与设备连接”，广泛应用于各类需要稳定信号传输的场景：
- 制造业：连接生产线的接近开关、光电传感器，将设备运行状态信号传输至PLC，实现自动化生产的流程控制与故障报警。
- 水处理行业：作为水质监测设备与DCS系统的连接桥梁，传输pH值传感器、浊度传感器的信号，支撑污水处理过程的自动化控制。
- 食品饮料行业：连接生产线上的温度、压力传感器，通过稳定的信号传输保障食品加工过程的参数合规，符合食品安全标准。
选型与运维建议
5.1 选型核心依据
- 若系统需接入HART智能设备，实现数据采集与设备诊断的双向交互，优先选择P0916PH；
- 若需求为构建现场设备与DCS底板的稳定信号通路，侧重连接效率与密度，优先选择P0916JS；
- 极端高温场景（如钢铁冶金的加热炉区）建议优先考虑P0916PH，其85°C的最高工作温度更具优势。
5.2 运维关键要点
1. 模块安装需确保接线端子紧固，P0916JS的直插式端子需确认电线完全插入到位，避免接触不良；
2. 定期通过HART通信工具检查P0916PH的模块状态，及时清理故障告警；
3. 更换模块时需选用同型号原厂产品，确保与I/A系列DCS系统的兼容性，原厂模块可提供12个月的质量保障。
