WOODWARD 5466-425 可编程自动化控制器 (PAC)
产品详情

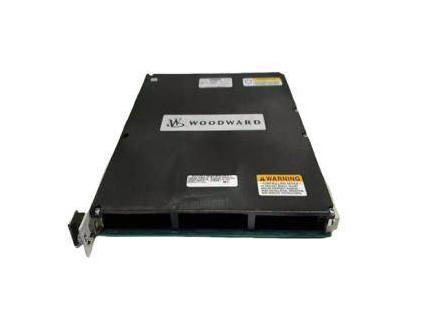

WOODWARD 5466-425 可编程自动化控制器 (PAC)
产品概述
WOODWARD 5466-425是伍德沃德新一代可编程自动化控制器，专为关键任务工业控制应用设计。作为MicroNet TMR（三重模块冗余）系列的核心组件，该控制器在发电、油气、船舶推进等领域提供极高可靠性的安全关键控制，特别适用于燃气轮机、蒸汽轮机和大型旋转设备的保护与控制。
核心特点与技术优势
三重模块冗余架构
完整TMR系统：三个独立通道同步运行，2-out-of-3投票表决确保单点故障不影响运行
安全完整性：符合IEC 61508 SIL 3 等级，适用于安全关键应用
故障容错：在线更换故障模块，无需系统停机
高性能处理能力
多核处理器：采用高性能多核CPU，主频≥1.5GHz
高速执行：确定性控制循环，最小扫描周期≤10ms
大容量内存：≥4GB RAM，≥64GB非易失性存储
先进的通信与网络
多样化接口：
4×千兆以太网端口（支持环网冗余）
2×USB 3.0接口
2×RS-485串行端口
工业协议支持：
PROFINET IRT（等时实时）
EtherNet/IP
Modbus TCP/RTU
OPC UA（内置服务器）
详细技术规格
类别 规格参数
电气特性 输入电压：18-32 VDC，双冗余电源
典型功耗：≤25W
环境适应性 工作温度：-20°C 至 +60°C
存储温度：-40°C 至 +85°C
相对湿度：5-95% 无冷凝
物理特性 尺寸：320 × 125 × 150 mm (W×H×D)
重量：≤3.5 kg
安装方式：DIN导轨或面板安装
I/O扩展能力 支持本地与远程I/O模块
最多可扩展至2048个I/O点
安全认证 SIL 3 (IEC 61508)
ATEX/IECEx 防爆认证
CE, UL, cULus
符合IEEE 1613变电站标准
主要应用领域
1. 发电行业
燃气轮机控制：启动顺序、速度控制、温度管理
蒸汽轮机控制：调速、抽汽控制、保护系统
电厂辅助系统：锅炉控制、给水泵、冷却系统
2. 油气与管道
压缩机控制：离心式/往复式压缩机防喘振控制
泵站控制：主管道泵送站监控与控制
海上平台：发电与关键过程控制
3. 船舶与海洋工程
主推进控制：大型船舶动力管理
船用发电：发电机组并联与负载分配
动态定位：DP系统关键控制
4. 工业驱动
大型电机驱动
关键过程控制
安全仪表系统(SIS)
软件生态系统
Woodward ToolKit™ 软件套件
集成开发环境：符合IEC 61131-3标准
编程语言：支持LD、FBD、SFC、ST、IL
仿真功能：硬件在环(HIL)测试支持
诊断工具：全面的系统健康监测
监控与维护
内置Web服务器：通过标准浏览器访问
数据记录：高速历史数据记录
预测性维护：基于状态的监控与报警
远程访问：安全加密远程支持
系统架构与可靠性特征
冗余设计
电源冗余：双直流输入，自动切换
处理器同步：三通道精确时钟同步
网络冗余：双环网拓扑，自愈时间<50ms
诊断功能
在线自诊断：持续监测硬件健康状态
事件序列记录：时间戳精度±1ms
故障预测：基于温度、电压等参数的预测分析
维护特性
热插拔模块：所有I/O和通信模块支持在线更换
固件更新：在线固件升级，无需停机
配置管理：版本控制和审计跟踪
订购与配置指南
基础配置
5466-425-001：基本控制器单元，含TMR核心
5466-425-002：增强型，增加内存和存储
可选模块
通信扩展：PROFIBUS、DeviceNet、串行接口模块
专用I/O：高速模拟输入、RTD输入、热电偶输入
安全模块：硬接线安全关断通道
配套产品
机柜系统：预装配控制机柜
HMI方案：专用操作员界面
培训服务：现场与应用培训
