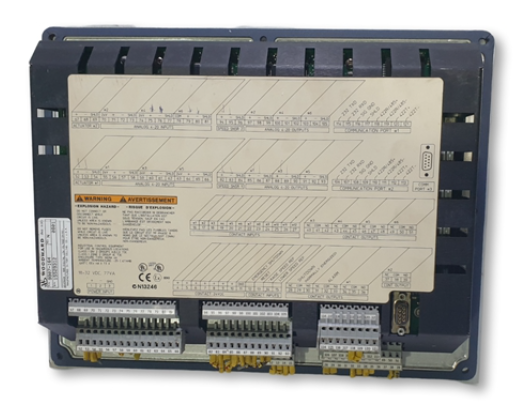

WOODWARD 5466-318 工业燃气轮机控制模块
产品详情
WOODWARD 5466-318 - 工业燃气轮机控制模块
产品概述
WOODWARD 5466-318是一款高性能工业燃气轮机控制模块，专为重型燃气轮机监测、控制和保护系统设计。作为Woodward涡轮控制解决方案的核心组件，该模块在发电、石油天然气和工业驱动领域提供精确、可靠的控制性能，确保涡轮机组安全高效运行。
核心技术特性
1. 涡轮控制与监测
三重冗余设计：采用三通道架构，提供故障安全操作和容错能力
实时监测：连续监测转速、温度、压力、振动等关键参数
先进算法：专有控制算法优化启动顺序、加速控制和负荷分配
精度标准：转速控制精度±0.1%，温度测量精度±0.5°C
2. 保护与安全功能
多重保护层：独立超速保护系统(SOE)与控制系统分离
可配置跳闸点：用户可编程的保护阈值和响应动作
诊断功能：全面的在线和离线诊断，预测性维护支持
事件记录：高分辨率事件序列记录(SOE)，分辨率达1毫秒
3. 通信与集成
工业网络：支持以太网TCP/IP、Modbus TCP、PROFIBUS DP
冗余通信：双以太网端口，支持网络冗余和热切换
第三方集成：可与DCS、SCADA和工厂管理系统无缝集成
协议支持：OPC UA、IEC 61850（可选）
技术规格
处理器：多核处理器，主频≥1.2GHz
内存配置：4GB DDR4 RAM，32GB固态存储
工作温度：-20°C 至 +60°C（扩展温度范围可选）
电源输入：24 VDC ±20%，双冗余电源输入
数字I/O：128路可配置数字输入/输出
模拟输入：64路高精度模拟输入（16-24位ADC）
速度输入：8路磁性或光电转速传感器输入
通信接口：4×以太网，2×RS-485，2×USB
认证标准：ISO 9001，ISO 14001，ATEX，IECEx，SIL 2/3
防护等级：IP52（机箱），符合NEMA 12标准
应用领域
联合循环发电：燃气-蒸汽联合循环电厂主控系统
简单循环发电：峰值电厂和备用电源燃气轮机控制
油气行业：管道压缩机驱动、海上平台发电
工业驱动：大型压缩机、泵和风机驱动控制
区域供热：热电联产(CHP)工厂
船舶动力：大型船舶推进系统（如LNG运输船）
系统架构与安装
硬件架构
模块化设计：可扩展I/O模块，支持现场升级
背板总线：高速实时数据总线，确保确定性响应
热插拔能力：支持关键模块在线更换，减少停机时间
安装要求
机柜环境：控制室安装，最大海拔2000米
振动限制：运行中3.5mm振幅，非运行中7.0mm振幅
湿度范围：5%至95%相对湿度，无冷凝
电磁兼容：符合IEC 61000-6-2/-6-4工业环境标准
软件功能
配置工具：Woodward ToolKit™软件，图形化编程界面
控制逻辑：符合IEC 61131-3标准的多种编程语言
人机界面：集成Web服务器，支持标准浏览器访问
数据管理：SQLite数据库，支持历史数据存储和导出
仿真功能：内置涡轮模型，支持离线测试和操作员培训
维护与服务
预测性维护：基于状态的维护提醒和寿命预测
远程支持：安全远程访问，专家诊断支持
备件可用性：全球备件网络，10年以上供货保证
升级路径：支持硬件和软件升级，保护投资
安全与认证
功能安全：符合IEC 61508标准，支持SIL 2/3应用
网络安全：符合IEC 62443工业网络安全标准
行业认证：API 670（振动监测），API 612（专用蒸汽轮机）
国际标准：符合主要国际电网规范和并网要求
竞争优势
行业专业性：基于Woodward 150余年涡轮控制经验
可靠性记录：全球数千台燃气轮机应用验证
全生命周期支持：从调试到退役的完整服务方案
定制化能力：可根据具体涡轮机制造商要求定制
全球服务网络：7×24小时技术支持，全球备件中心
典型配置
基本控制包：5466-318主控制器 + 基础I/O模块
扩展配置：+冗余模块 + 专用保护卡件 + 通信网关
完整解决方案：控制器 + HMI + 工程服务 + 调试支持
