WOODWARD 8440-1706 A SPM-D11 同步相位调制器模块
产品详情

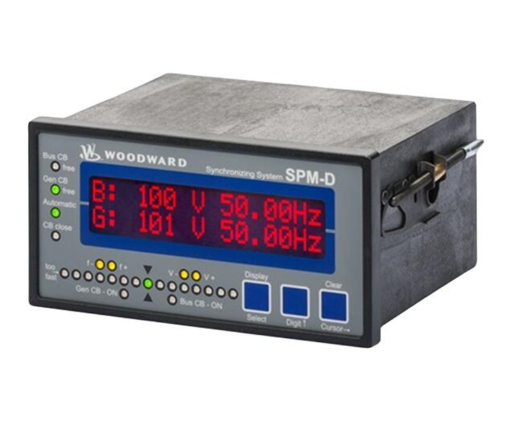

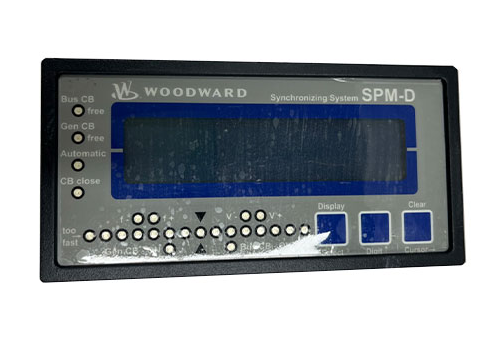

WOODWARD 8440-1706 A SPM-D11 同步相位调制器模块
产品概述
WOODWARD 8440-1706 A SPM-D11 是伍德沃德（Woodward）公司SPM（同步相位调制器）系列的核心模块，作为同步发电机自动同步与负荷分配控制系统的关键组件。该模块专为多台发电机组并联运行而设计，提供精确的电压匹配、频率匹配和相位同步功能，广泛应用于船舶电力系统、岸电系统、孤岛微网及工业备用电站等关键场合。
核心技术功能
精确自动同步
电压匹配：监测并网点与发电机电压，精度达±0.5%
频率匹配：通过调速器接口精确调节频率，同步窗口≤±0.1Hz
相位捕捉：实时计算相位差，在相角差接近零度时发出合闸指令
可调参数：用户可设置滑差率、相角差、电压差等同步参数
负荷分配与频率控制
有功负荷分配：多台并联机组间按比例分配有功功率，不平衡度<2%
无功负荷分配：通过调压器控制无功功率分配
频率下垂控制：支持有差/无差调节模式，维持电网频率稳定
负载请求功能：根据电网需求自动启停备用机组
全面保护功能
同步保护：防止非同期并网，具备超前/滞后相位判断
逆功率保护：检测并防止发电机作为电动机运行
故障录波：记录并网前后关键电气参数，用于事件分析
技术规格
项目 技术参数
型号 8440-1706 A SPM-D11
电源输入 20-60 VDC，典型功耗 8W
电压输入 2×三相电压（发电机侧与母线侧），0-150V AC线电压
频率范围 45-65 Hz / 55-75 Hz（可切换）
继电器输出 6×可配置继电器，5A @ 250VAC（合闸、升速、降速等命令）
通信接口 2×RS-232/485，支持Modbus RTU协议
工作温度 -25°C 至 +70°C
湿度 0-95% 相对湿度，无冷凝
认证标准 ABS、DNV-GL、LR、BV等主要船级社认证；CE、UL、cUL
应用领域
1. 船舶与海洋工程电力系统
主发电机组并联：多台船用柴油发电机组自动同步与负载分配
轴带发电机：主推进轴带发电与辅助发电机组并联运行
港口模式：连接岸电时的自动同步切换
2. 陆用电站与微电网
备用电站：多台应急发电机组自动同步投入
孤岛微网：可再生能源与柴油发电机组的混合电力系统
调峰电站：根据负荷需求自动投入/退出机组
3. 特种车辆与移动电站
大型矿用车辆：双发电系统功率管理
军事电源车：多台电源车并联供电
数据中心备用电源：多台UPS后备发电机组同步控制
典型信号连接
电压输入：发电机端与电网母线端三相电压（通过PT）
调速接口：向调速器发送升速/降速脉冲信号
调压接口：向AVR发送升压/降压信号
断路器控制：输出合闸/分闸命令至发电机断路器
通信网络：Modbus网络连接至上位监控系统
操作与编程
用户界面
前面板显示：LED指示灯显示运行状态、报警信息
按键操作：手动/自动模式切换、参数查看
编程端口：通过RS-232接口连接配置工具
配置软件
SPM Configuration Tool：专用配置软件，图形化界面
参数组管理：可存储多套参数组，适应不同运行模式
实时监控：在线查看同步过程、电气参数、控制状态
典型参数设置
参数类别 典型设置范围
电压差 1-5% 额定电压
频率差 0.05-0.3 Hz
相角差 5-20 度
合闸提前量 10-100 ms（取决于断路器闭合时间）
同步检查时间 1-30 秒
订购信息与兼容性
完整型号解析
8440-1706：SPM-D系列基本型号
A：硬件版本或修订级别
SPM-D11：功能配置代码，D11代表标准同步与负荷分配功能
兼容设备
调速器：兼容Woodward 2301A、2301D、723系列等主流调速器
调压器：兼容Woodward SPM-A、HCG/HCR系列调压器
断路器：兼容ABB、西门子、施耐德等主流断路器
可选配件
安装套件：DIN导轨安装支架、连接器套件
通信扩展：Modbus TCP网关、以太网转换模块
显示模块：远程状态指示面板
