WOODWARD 5453-277 数字式控制模块
产品详情
WOODWARD 5453-277 数字式控制模块
产品核心定位与核心功能
该产品的核心价值在于为工业关键设备（涡轮机、发动机）和控制系统（MicroNet TMR）提供精准控制与稳定供电保障，不同形态的功能各有侧重，具体如下：
1. 数字微处理器控制模块形态
专为蒸汽涡轮机、燃气涡轮机、涡轮发电机、透平膨胀机及各类工业/船舶发动机设计，核心作用是实现设备转速、负载的精准调节与全工况监测保护。
- 多模式精准控制：支持转速控制、负载控制、同步控制（等时模式）三种核心控制模式，可通过分阶段执行器驱动蒸汽进口阀或燃油喷射系统，实现单一抽汽/进气操作，精准匹配不同工况下的运行需求，保障设备输出稳定。
- 全工况监测与故障诊断：实时采集涡轮机/发动机的转速、温度、压力等关键性能数据，具备完善的自诊断功能，可快速检测传感器故障、执行器异常等问题并发出警报，为设备运维提供精准依据，提升系统可靠性。
- 灵活可编程配置：采用菜单驱动软件，通过设备正面的两行24字符操作员控制面板即可完成现场编程与参数调整，无需复杂拆解，适配不同设备的个性化控制需求。
- 远程联动与数据交互：配备RS-232、Ethernet通信接口，支持Modbus等工业主流协议，可与DCS/PLC系统无缝联动，实现远程监控、参数整定与数据采集，适配集中化管控场景。

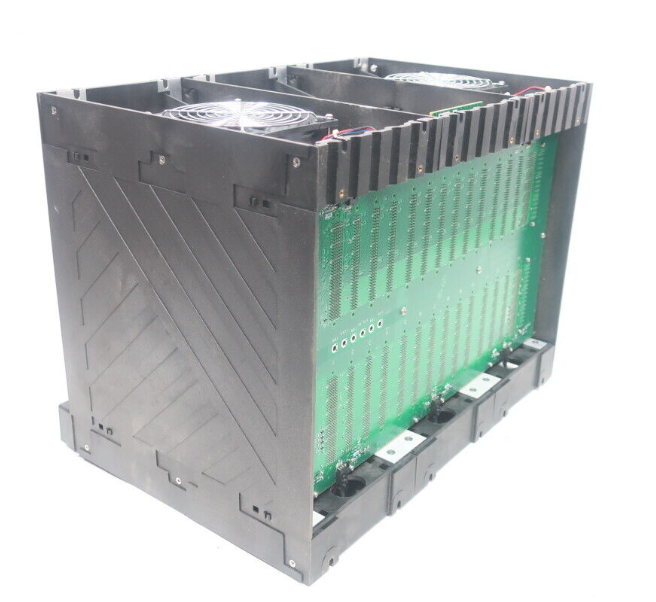

2. MicroNet TMR电源机箱形态
作为MicroNet TMR系统的核心供电枢纽，专为保障系统内关键模块的不间断供电设计，通过冗余架构与灵活配置，确保控制系统稳定运行。
- 冗余供电保障：每个机箱可容纳两个冗余TMR电源模块，当其中一个模块发生故障时，另一个模块可无缝切换并承担全部负载，实现后备电源保障，避免因供电中断导致的系统停机。
- 多电压适配：电源模块支持多种电压配置，包括低压直流、120V AC/DC、220V AC/DC等版本，可根据现场供电条件灵活选择，适配不同地区、不同设备的供电需求。
- 高效负载分担：具备负载分担能力，可优化系统内的功率分配，提升供电效率，减少能源损耗，适配高负载、长时间连续运行的工业场景。
- 灵活系统扩展：支持根据运行需求配置一个或两个机箱，可与MicroNet TMR系统的各类模块兼容，为系统扩展提供充足的供电支持，增强系统适应性。
核心技术参数
结合两种产品形态的共性与差异化特点，核心技术参数整理如下：
1. 通用参数（两种形态共性）
参数类别
具体指标
认证标准
符合CE、UL认证，支持防爆环境（需选配外壳），符合1类2分区标准
防护等级
IP56级防护，具备抗振动、抗冲击设计，适应恶劣工业环境
原产国
美国
2. 数字微处理器控制模块专属参数
参数类别
具体指标
供电参数
输入电压24V DC，输出电压0-10V DC，最大输出电流5A
输入接口
16个触点输入（4个固定功能+12个可编程）、6个可编程电流输入（4-20mA）
环境适配
工作温度-40°C至85°C；转速传感器适配磁性拾取器，传感器与齿轮间隙需控制在0.25-1.25mm
物理规格
尺寸约13.34cm×10.80cm×3.81cm（5.25英寸×4.25英寸×1.5英寸），重量约0.7kg
控制精度
采用高精度数字算法，支持临界转速规避、阀门限位等精准控制逻辑
3. MicroNet TMR电源机箱专属参数
参数类别
具体指标
冗余配置
单机箱容纳2个冗余TMR电源模块，支持故障无缝切换
物理规格
尺寸约38.10cm×33.66cm×16.51cm（15.00英寸×13.25英寸×6.50英寸），重量约9.11lbs
供电范围
支持低压直流、120V AC/DC、220V AC/DC等多种电压版本
核心功能
具备负载分担能力，为系统内核PS模块提供稳定供电
工作原理
1. 数字微处理器控制模块工作原理
基于“信号采集-算法运算-执行控制-状态反馈”的闭环控制逻辑，实现对涡轮机/发动机的全工况精准管控：首先通过各类传感器（转速、温度、压力等）采集设备实时运行数据，传输至内置微处理器；微处理器根据预设算法与控制模式，对采集数据进行分析运算，计算出最优控制参数（如阀门开度、燃油喷射量、点火时机等）；随后通过输出接口发送0-10V DC模拟量信号，驱动执行器动作，实现转速或负载的精准调节；同时，系统持续监测设备运行状态与自身工作状态，若检测到参数异常或部件故障，立即触发报警机制并记录故障数据，为运维提供支持。
2. MicroNet TMR电源机箱工作原理
作为MicroNet TMR系统的供电核心，采用“冗余并联+负载均分”的工作逻辑：两个冗余电源模块同时接入系统，正常运行时共同承担负载并实现功率均分，确保供电效率；机箱内置故障检测电路，实时监测两个电源模块的工作状态（如输出电压、电流、温度等）；当其中一个模块出现故障时，检测电路立即发出切换信号，故障模块迅速退出工作，另一个正常模块无缝接管全部负载，继续为系统关键模块供电，保障系统不间断运行；同时，可通过系统接口将电源模块故障信息反馈至监控中心，提醒工作人员及时检修。
安装与调试注意事项
为保障产品稳定运行与操作安全，安装调试需严格遵循以下要求：
- 接线规范：① 4-20mA电流输入需在对应端子（35&36、38&39等）之间安装跳线；② 模拟输入/输出（除电源输入和离散输入外）与其他控制输入/输出非隔离，若用于共地系统，需额外安装隔离器；③ 严格按照现场接线图核对接线，检查端子是否破损、螺丝是否松动，避免接触不良。
- 机械联动检查：检查执行器与燃油计量装置/阀门的联动机构，确保无松动或卡滞；当燃油阀处于最小供油位置时，执行器杠杆应接近但不处于最小行程位置，防止发动机超速引发安全事故。
- 传感器调试：检查转速传感器（尤其是磁性拾取器）是否有可见损坏，调整传感器与齿轮的间隙至0.25-1.25mm（最近点），确保齿轮跳动量不超过拾取间隙。
- 绝缘检测：测量所有控制端子与机箱的绝缘电阻，除端子2和24外（电阻值取决于电源类型），其他端子绝缘电阻应无穷大；若电阻值不达标，需逐一拆除端子接线排查故障线路。
- 环境要求：安装位置需远离粉尘、腐蚀性气体、强电磁干扰源，确保通风良好；根据现场环境选择合适的安装姿态，保障设备散热与防护性能。
典型应用场景
依托两种核心形态的功能优势，WOODWARD 5453-277广泛应用于多个关键工业领域，具体场景如下：
1. 能源电力领域
数字微处理器控制模块用于火力发电厂、余热发电站的蒸汽/燃气涡轮机控制，精准调节转速与负载，保障发电机输出电压、频率稳定；电源机箱形态适配发电厂MicroNet TMR控制系统，为关键控制模块提供不间断供电，确保发电系统连续运行。
2. 石油化工与工业自动化领域
控制模块用于油田驱动设备、管道压缩机的涡轮机控制，实现负载动态调节与故障预警；电源机箱用于工业自动化生产线、机器人控制系统的供电保障，适配分散式设备的集中管控需求；同时可用于工厂蒸汽系统、透平膨胀机的能效优化控制。
3. 船舶与海上平台领域
控制模块适配船舶推进系统、海上平台备用发电机组（柴油/天然气发电机组），在恶劣海洋环境下实现发动机的稳定控制与安全保护；电源机箱为船舶自动化控制系统提供冗余供电，保障航行过程中控制系统的可靠运行。
4. 数据中心与通用工业领域
电源机箱形态用于数据中心关键控制环节的供电保障，凭借高可靠性与冗余设计避免供电中断；控制模块还可用于液压系统控制、各类机械设备的动力调节，适配造纸、冶金等行业的通用工业设备控制需求。
