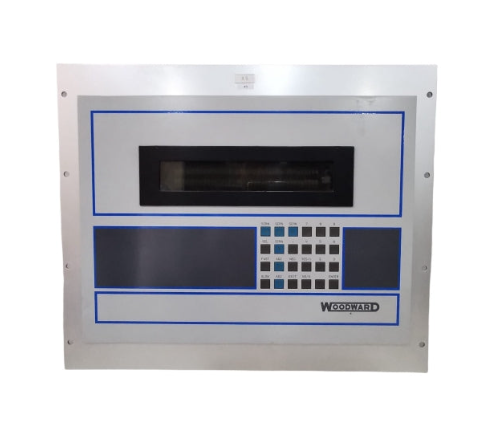

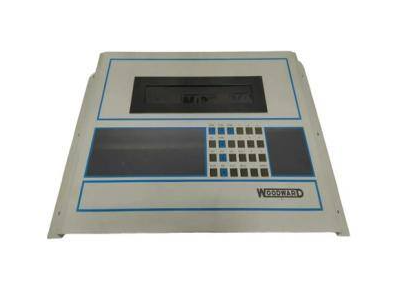

WOODWARD 5453-203 - 数字调速器控制模块
产品概述
WOODWARD 5453-203是一款先进数字调速器控制模块，专为柴油、燃气和双燃料发动机的精确速度与负荷控制而设计。该模块属于伍德沃德（Woodward）公司易格丝（EGCP）产品系列，广泛应用于发电、船舶推进和工业动力领域，以其卓越的性能和可靠性在全球范围内获得认可。
核心功能与特性
1. 精确调速控制
多模式控制：支持等速、降速、同步并网和负荷分配等多种运行模式
动态响应：先进的控制算法确保发动机在瞬态负荷变化时保持稳定转速
精度等级：稳态转速控制精度达±0.25%
2. 发动机保护功能
多重保护：提供超速、低速、超温、油压低等全面保护功能
可配置参数：所有保护阈值均可通过软件灵活设置
分级响应：支持报警、降载、停机等分级保护动作
3. 通信与集成能力
标准接口：配备RS-232/485通信端口，支持Modbus RTU协议
远程监控：可与上位机监控系统无缝集成，实现远程监控和参数调整
扩展选项：支持通过扩展模块增加I/O点数和通信接口
技术规格
电源要求：10-35 VDC，典型功耗5W
工作温度：-40°C 至 +70°C（工业级标准）
模拟输入：4路可配置模拟输入（0-5V，4-20mA）
频率输入：2路磁电式转速传感器输入
继电器输出：4路可配置继电器输出（5A，250VAC）
外壳防护：IP40防护等级，适合控制柜安装
认证标准：符合CE、UL及主要船级社认证要求
应用领域
发电机组控制：适用于50/60Hz发电机组的主控或备用控制器
船舶动力系统：用于主推进发动机和船用发电机的调速控制
工业动力：压缩机、泵组及其他工业发动机的精确控制
油气行业：钻井平台和管道加压站的动力控制
安装与配置
硬件安装
安装方式：标准DIN导轨安装（35mm）
接线端子：可插拔螺钉端子，便于安装和维护
空间要求：紧凑型设计，仅需2个DIN导轨模块空间
软件配置
配置工具：使用Woodward ToolKit软件进行参数设置和调试
用户界面：直观的图形化界面，支持离线仿真和在线监控
数据记录：内置事件记录功能，便于故障分析和运行优化
优势特点
行业验证：基于Woodward数十年调速器设计经验，成熟可靠
灵活配置：软件可配置所有控制参数，适应不同应用需求
维护简便：模块化设计和全面的自诊断功能，降低维护成本
全球支持：Woodward全球服务网络提供技术支持和备件服务
兼容性与升级
WOODWARD 5453-203保持与早期EGCP系列产品的兼容性，支持从模拟调速系统向数字控制的平稳升级。同时，该模块可与其他Woodward控制器（如723PLUS调速器）协同工作，构建完整的发动机控制系统。
