WOODWARD 9907-1106压力转换器
产品详情

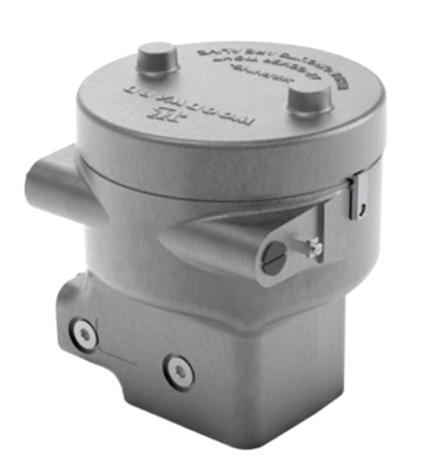

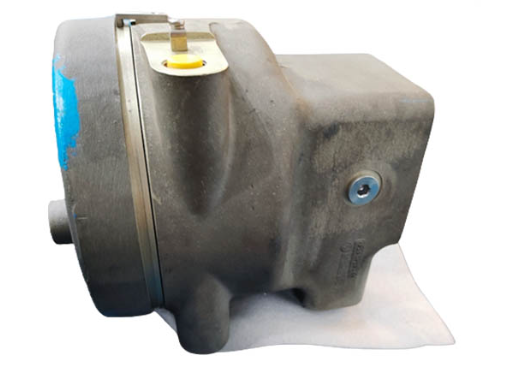

WOODWARD 9907-1106压力转换器
WOODWARD 9907 - 1106 属于CPC - II 系列，是一款专门适配汽轮机伺服系统的电流 - 压力转换器，核心作用是将电信号转化为精准压力信号以控制汽轮机进汽阀，凭借高精度和高可靠性，广泛应用于多个对压力控制要求严苛的工业场景，以下是其详细信息：
核心技术参数
参数类别 具体指标
电气参数 输入电压为 18 - 32V 直流，稳态电流 1.5A，峰值电流 8A（持续 100 毫秒）；接收 4 - 20mA 隔离电流设定输入，输入阻抗 250 欧姆；配备 RS - 232 串口用于与电脑工具软件通信实现参数调节
精度与稳定性 满量程精度＜±0.2%，重复度达 0.1% 满量程；温度漂移≤±0.01% 满量程 /℃，压力稳定性≤±2% 设定值，能有效避免环境温度变化和系统波动对压力控制的影响
物理与防护 无油状态下重量 25 公斤，尺寸约为 290×270×270 毫米；外壳采用阳极氧化铝材质，防护等级达 IP56；可任意姿态安装，液压端前部设有 4 个深度 23 毫米的 M10 螺纹孔用于固定
环境与认证 运行温度范围 - 40℃ - +85℃，液压油工作温度同样为 - 40℃ - +85℃；符合欧盟 CE、ATEX 等认证，适配 Zone 2 危险环境，满足工业防爆和电磁兼容相关标准
液压参数 适配矿物油或合成油，回油压力最大为 2bar（29psi），内部关键部件采用 440C 不锈钢材质，可耐受脏污油污，无需额外增设过滤装置
核心性能特点
高可靠性适配恶劣工况：具备极强的抗油污能力，内部大口径通道可减少杂质堵塞风险，搭配 “除淤算法” 能自动冲洗污垢。而且关键部件用耐腐蚀不锈钢制成，即便在工业设备油污较多的环境中，也能稳定运行，无需额外复杂过滤维护。
快速响应且控制精准：扫描时间仅 2.5 毫秒，总响应时间在 10 - 30 毫秒之间。面对汽轮机负荷波动等系统瞬态变化时，能快速响应阀门调节需求，配合 PID 控制器，可精准比对压力设定值与实际油压，保障汽轮机转速和负荷的稳定控制。
失效安全设计更放心：底座设有螺旋复位弹簧，连接在控制轴下部。当出现掉电、压力传感器故障或处理器故障等异常情况时，复位弹簧会带动内部阀门回到全开旁通位置，避免汽轮机因阀门失控引发安全事故。
安装维护便捷高效：可通过多种支架安装，接线借助防护接头或导管接入，打开顶盖即可完成接线操作；支持通过电脑工具软件动态调整参数，无需复杂拆解，后期检修和参数优化都很便捷。
工作原理
该设备是汽轮机阀门伺服系统的关键部件，工作时先接收来自控制系统的 4 - 20mA 电流控制信号，此信号与汽轮机所需的阀门开度相对应。内部集成高精度压力传感器和 PID 控制器，会将接收的电流信号转化为对应的压力设定值，再对比压力传感器实时采集的油压数据。通过 PID 调节算法不断修正偏差，输出稳定且与输入电流成比例的油压，以此精准控制汽轮机进汽阀的开度。同时，全程监测自身电气和液压状态，一旦出现故障，立即触发复位弹簧执行失效保护动作，确保汽轮机系统安全。
典型应用场景
电力行业：主要用于火力发电、余热发电等场景中的汽轮机进汽阀控制。通过精准调节进汽量，保障汽轮机转速稳定，进而维持发电机输出电力的频率和电压达标。
石油化工领域：适配油气开采、管道输送中的压缩机、涡轮机等设备的液压伺服系统。借助稳定的压力控制，确保这些设备在连续运行中负荷稳定，避免因压力波动影响油气输送效率或开采安全。
通用工业涡轮设备：可用于各类中小型工业汽轮机及相关伺服系统，比如化工生产中的动力涡轮设备，通过控制关联伺服系统的压力，保障设备动力输出稳定，适配不同生产环节的负荷需求。
