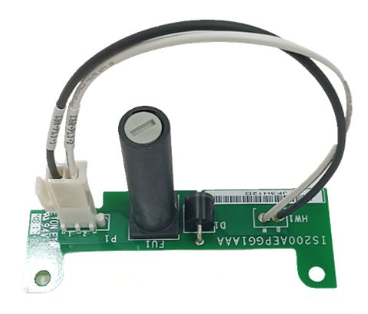

GE IS200AEPGG1AAA 驱动控制模块
产品详情
GE IS200AEPGG1AAA 驱动控制模块
模块核心定位与优势
作为 Mark VIe 控制系统的重要组成部分，IS200AEPGG1AAA 模块的核心功能是实现对电机驱动单元的实时控制与状态监控，其核心优势体现在以下三个方面：
- 高可靠性：采用工业级硬件设计标准，具备宽温运行、抗电磁干扰（EMI）、防振动等特性，可适应工业现场恶劣的运行环境，平均无故障运行时间（MTBF）达到行业领先水平，保障生产流程的连续稳定。
- 精准控制能力：集成先进的控制算法，支持对交流异步电机、同步电机等多种电机类型的转速、转矩、位置进行闭环控制，控制精度可达 0.1% 级，满足高精度生产工艺需求。
- 强系统兼容性：无缝兼容 GE Mark VIe 控制系统的其他模块（如 I/O 模块、通信模块、电源模块等），支持多种工业通信协议，可快速接入现有自动化系统，降低系统升级与集成成本。
核心功能解析
IS200AEPGG1AAA 模块通过硬件电路与嵌入式软件的协同设计，实现了驱动控制全流程的功能覆盖，核心功能包括以下几类：
1. 电机驱动控制功能
模块内置高性能微处理器与专用驱动控制芯片，支持多种控制模式切换，以适配不同应用场景：
- 转速控制模式：接收外部转速指令（如 4-20mA 模拟量、脉冲信号或总线指令），通过 PID 调节算法控制电机转速稳定在目标值，可应对负载波动带来的转速偏差，动态响应时间小于 10ms。
- 转矩控制模式：根据生产工艺需求，精准控制电机输出转矩，适用于卷取机、挤压机等对转矩精度要求较高的设备，转矩控制误差小于 2%。
- 位置控制模式：通过接收脉冲指令或绝对值编码器信号，控制电机运行至指定位置，支持点动、连续运行等多种位置控制方式，定位精度可达 0.01°（配合高精度编码器）。
2. 状态监测与故障诊断
模块具备完善的状态监测与故障保护机制，可实时采集电机与模块自身的关键参数，并在故障发生时快速响应，保障设备安全：
- 实时参数采集：包括电机电流、电压、转速、转矩、温度，以及模块内部温度、电源电压等参数，采样频率最高可达 1kHz，确保参数监测的实时性。
- 故障诊断功能：可识别过流、过压、欠压、过载、电机堵转、模块过热、编码器故障等多种常见故障，通过硬件中断与软件报警双重机制，在故障发生时立即触发保护动作（如停机、报警输出），并记录故障代码与故障发生时的参数快照，便于后期故障排查。
- 报警输出：配备 2 路继电器报警输出接口，可连接指示灯、蜂鸣器等报警设备，同时通过通信总线将故障信息上传至控制系统上位机，实现故障信息的集中监控。
3. 通信与数据交互功能
为实现与控制系统其他设备的协同工作，模块支持多种工业通信方式，确保数据传输的高效与稳定：
- 内部通信：通过 GE 专用的背板总线与 Mark VIe 控制系统的控制器、I/O 模块等设备实现高速数据交互，总线传输速率可达 100Mbps，数据延迟小于 1ms，保障控制指令与反馈信号的实时传输。
- 外部通信：支持 Modbus、Profinet、EtherNet/IP 等主流工业以太网协议，配备 1 路 RJ45 以太网接口，可与上位机、HMI（人机交互界面）、PLC 等外部设备通信，实现控制指令下发、参数上传与远程监控。
4. 灵活配置与扩展功能
模块支持通过软件工具进行参数配置与功能扩展，满足不同场景的个性化需求：
- 参数配置：通过 GE 专用的 Control ST 软件，可对模块的控制参数（如 PID 参数、转速上限、转矩限制等）、通信参数（如 IP 地址、协议类型等）进行配置与修改，支持参数的保存与批量下载，提高调试效率。
- 功能扩展：预留扩展接口，可根据需求外接编码器模块、模拟量输入/输出模块等，扩展模块的功能覆盖范围，适配更复杂的控制场景。
关键技术参数
电源参数
输入电源类型
直流电源
额定输入电压
24V DC ±10%
最大输入电流
5A
控制性能
支持电机类型
交流异步电机、交流同步电机
转速控制范围
0-3000rpm（可扩展至 6000rpm）
控制精度
转速精度 ±0.1%，转矩精度 ±2%
通信参数
内部总线
GE Mark VIe 背板总线，100Mbps
外部通信接口
1 路 RJ45 以太网
支持协议
Modbus、Profinet、EtherNet/IP
环境参数
工作温度范围
-10℃ - 60℃
相对湿度
5% - 95%（无凝露）
物理参数
外形尺寸（长×宽×高）
150mm × 80mm × 200mm（标准机架安装）
适用场景与典型应用
基于其稳定的控制性能与灵活的配置能力，IS200AEPGG1AAA 模块在多个工业领域均有广泛应用，典型场景包括：
1. 电力行业
在火力发电厂、水电站的辅机控制系统中，用于控制给水泵、引风机、送风机等关键辅机的电机驱动。模块可精准控制电机转速，根据机组负荷需求调节辅机出力，实现节能运行；同时通过实时监测电机状态，提前预警设备故障，保障发电机组的安全稳定运行。例如，在火力发电厂的给水泵控制中，模块接收锅炉水位控制系统的指令，调节给水泵转速，确保锅炉水位稳定在设定范围，控制精度可达 ±5mm。
2. 石油化工行业
在石油炼制、化工反应等生产流程中，用于控制压缩机、泵类、搅拌器等设备的电机驱动。针对化工生产中负载波动大、工艺参数要求严格的特点，模块通过快速的动态响应能力，确保电机在负载变化时仍能维持稳定的转速或转矩输出，保障生产工艺的连续性。例如，在化工反应釜的搅拌器控制中，模块根据反应进程需求调节搅拌转速，确保反应均匀充分，提高产品质量。
3. 冶金行业
在钢铁、有色金属冶炼过程中，用于控制轧机、卷取机、输送辊道等设备的电机驱动。模块的高精度位置控制与转矩控制功能，可满足冶金生产中对板材厚度、卷取张力等关键参数的严格要求。例如，在钢板轧机控制中，模块通过精准控制轧辊电机的转速与位置，实现对钢板厚度的精确调节，厚度误差可控制在 ±0.02mm 以内。
4. 造纸行业
在造纸生产的网部、压榨部、干燥部等环节，用于控制造纸机各部分辊筒的电机驱动。模块通过多电机协同控制功能（配合 Mark VIe 控制系统），确保各辊筒之间的转速同步，避免纸张出现拉伸、断裂等问题。同时，模块的故障诊断功能可及时发现设备异常，减少停机时间，提高生产效率。
安装与使用注意事项
为确保 IS200AEPGG1AAA 模块的稳定运行与使用寿命，在安装、调试与使用过程中需注意以下事项：
1. 安装规范
- 模块采用标准机架安装方式，安装时需确保机架平整、牢固，避免振动影响模块运行；模块之间应预留至少 10mm 的散热间隙，确保散热良好。
- 安装环境需远离粉尘、油污、腐蚀性气体等污染物，避免模块内部电路被腐蚀；同时应避免阳光直射，防止模块温度过高。
- 接线时需严格按照模块接线手册操作，区分电源端子、信号端子与通信端子，避免接错导致模块损坏；接线完成后需紧固端子螺丝，防止接触不良引发故障。
2. 调试要点
- 调试前需检查模块电源电压是否符合要求，确保电源稳定；同时检查通信线路连接是否正常，避免通信故障影响参数配置与控制指令传输。
- 使用 Control ST 软件进行参数配置时，需根据电机型号、负载特性等实际情况设置控制参数（如 PID 参数、转速限制等），避免参数设置不当导致控制不稳定；参数配置完成后需进行保存，防止断电丢失。
- 调试过程中应进行空载测试与负载测试：空载测试时检查电机转速稳定性与模块状态监测功能；负载测试时验证模块的动态响应能力与故障保护功能，确保满足生产需求。
3. 日常维护
- 定期（建议每月一次）对模块进行外观检查，清理模块表面的灰尘与杂物，检查接线端子是否松动、氧化，及时进行紧固或除锈处理。
- 通过上位机或 Control ST 软件定期查看模块运行参数与故障记录，分析设备运行状态，提前排查潜在故障隐患。
- 避免频繁启停模块，防止模块内部电路因冲击电流受损；如需更换模块，需先切断电源，确保操作安全。
