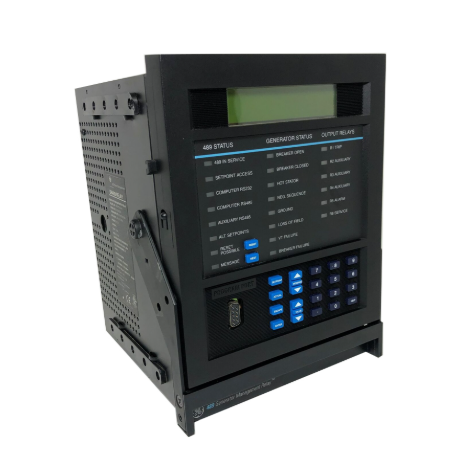

GE SR489-P5-H1-A20 保护继电器
继电器核心定位与核心优势
作为GE电力保护系列的代表性产品，SR489-P5-H1-A20 以“精准保护、可靠动作、灵活适配”为核心定位，其优势主要体现在以下四个方面，能够有效解决电力系统运行中的保护盲区与动作延迟问题：
- 多维度保护覆盖：集成过流、过压、欠压、过负荷、短路、接地故障、差动保护等多种保护功能，可根据不同设备的保护需求进行灵活配置，实现“一器多保”，减少保护设备的数量与投资成本。
- 高精度故障识别：采用32位高性能微处理器，数据采样频率高达128次/周波，结合先进的傅里叶算法，能够精准提取故障信号特征，有效区分故障电流与正常负荷电流，避免因谐波干扰或负荷波动导致的误动、拒动，保护精度误差小于±1%。
- 快速动作响应：保护动作时间可精确至毫秒级，其中短路保护动作时间最短可达10ms，能够在故障扩大前迅速切断故障回路，最大限度减少设备损坏程度与停电范围，提高系统的供电可靠性。
- 强环境适应性：采用工业级密封外壳设计，具备良好的防尘、防潮、抗电磁干扰性能，工作温度范围覆盖-20℃~70℃，可适应高温、高湿、多粉尘的工业现场环境，平均无故障运行时间（MTBF）超过10万小时。
核心保护功能与控制特性
SR489-P5-H1-A20 保护继电器通过硬件电路与嵌入式软件的深度协同，实现了对电力设备全生命周期的保护与监控，其核心功能可分为基础保护、特殊保护、状态监控与控制操作四大类，满足不同场景下的保护需求：
1. 基础保护功能：覆盖核心故障场景
基础保护功能针对电力系统中最常见的故障类型设计，是保障设备安全的第一道防线，各功能均支持保护定值的灵活设定与延时调整：
- 过流保护：分为定时限过流保护与反时限过流保护两种模式。定时限模式下，当电流超过设定值时，经过固定延时后动作；反时限模式下，动作延时随故障电流增大而缩短，更符合故障发展规律，适用于线路及电动机保护。可设置2段过流定值，分别对应不同故障严重程度。
- 电压保护：包含过压、欠压、过电压速断、欠电压速断保护。当系统电压超过或低于设定阈值时，继电器可根据电压偏差程度与持续时间触发报警或跳闸动作，防止设备因电压异常导致绝缘损坏或出力不足，电压保护定值调节范围为额定电压的50%~120%。
- 短路保护：针对严重短路故障设计，采用速断保护方式，当检测到短路电流超过设定值时，无需延时立即动作，快速切断故障回路，避免故障电流对设备造成冲击损坏，短路保护动作电流可根据设备额定电流与短路容量进行精准配置。
- 接地故障保护：通过检测系统零序电流或零序电压，识别单相接地、两相接地等接地故障。支持中性点直接接地、经消弧线圈接地等多种接地方式，可设置独立的接地故障定值与动作延时，有效解决小电流接地系统接地故障难以识别的问题。
2. 特殊保护功能：适配专用设备需求
针对变压器、电动机等专用电力设备的特性，继电器集成了定制化的特殊保护功能，提升设备运行的安全性与针对性：
- 变压器保护：具备差动保护、瓦斯保护（外部触点输入）、温度保护功能。差动保护通过比较变压器高低压侧电流差值，精准识别内部故障；结合瓦斯继电器与温度传感器信号，实现对变压器油位、瓦斯浓度及绕组温度的全面监控，避免变压器内部故障扩大。
- 电动机保护：包含堵转保护、断相保护、不平衡保护、过负荷保护。堵转保护可在电机启动或运行时检测堵转电流，快速动作；断相与不平衡保护通过监测三相电流的平衡度，防止电机因缺相或三相电流不平衡导致绕组烧毁；过负荷保护采用反时限特性，避免电机长期过载运行。
- 备用电源自投功能：支持双电源供电系统的备用电源自动投入控制，当主电源发生故障时，继电器可在检测到电压消失后，延时切断主电源开关并合上备用电源开关，实现供电的无缝切换，提高重要负荷的供电可靠性。
3. 状态监控与故障诊断
继电器不仅具备保护功能，还集成了完善的状态监控与故障诊断体系，为电力系统的运维提供数据支持：
- 实时参数监测：可实时采集三相电流、三相电压、功率因数、有功功率、无功功率、频率等电力参数，采样精度达0.2级，数据更新周期为100ms，便于运维人员实时掌握系统运行状态。
- 故障记录与分析：具备故障录波功能，可记录故障发生前、发生时及故障切除后的电流、电压波形数据，记录长度可达10秒；同时自动存储故障类型、故障时间、故障参数等信息，可存储100条历史故障记录，支持通过通信接口导出分析。
- 自检与报警功能：内置硬件与软件自检机制，定期对继电器的采样回路、出口回路、电源模块等进行自检，当发现自身故障时，立即发出自检报警信号；同时支持外部设备故障报警，如传感器断线、通信故障等，确保保护系统自身的可靠性。
4. 控制与通信特性
为实现与电力系统的协同控制及远程运维，继电器具备灵活的控制方式与丰富的通信接口：
- 本地与远程控制：支持通过面板按键、外部控制触点实现本地操作，如合闸、分闸、复归等；同时可通过通信网络接收远程控制指令，实现无人值守场景下的远程操作，控制响应时间小于50ms。
- 多协议通信支持：配备RS485、以太网等通信接口，支持Modbus RTU、IEC 61850、DNP3.0等主流电力通信协议，可无缝接入SCADA系统、电力监控系统（PSMS），实现保护定值的远程配置、运行参数的实时上传及故障信息的远程推送。
- 定值管理功能：支持10组保护定值区的存储与切换，可根据系统运行方式（如正常运行、检修、备用等）快速切换对应的保护定值，无需重复配置，提高运维效率；定值修改需密码验证，防止误操作。
关键技术参数
电源参数
工作电源类型
AC/DC 通用
电源电压范围
AC 85V~265V；DC 85V~300V
额定功率消耗
≤10VA（AC）；≤8W（DC）
输入参数
电流输入
额定值 5A/1A，允许过载 20倍额定电流（1秒）
电压输入
额定值 100V/220V（线电压/相电压）
频率范围
50Hz/60Hz 自适应，误差 ±0.01Hz
采样精度
电流、电压 ±0.2级；功率 ±0.5级
保护性能
保护动作时间
速断保护 ≤10ms；定时限保护 0.01s~30s 可调
定值调整范围
电流定值 0.1In~20In；电压定值 50%Un~120%Un
出口触点容量
AC 250V/10A；DC 220V/5A（阻性负载）
通信与环境
通信接口
1路 RS485，1路 RJ45 以太网
工作温度
-20℃~70℃
防护等级
IP54（面板）；IP30（端子）
物理参数
外形尺寸（长×宽×深）
144mm×144mm×180mm（标准19英寸面板安装）
