GE IS215UCCCM04A 紧凑型PCI控制器板
产品详情

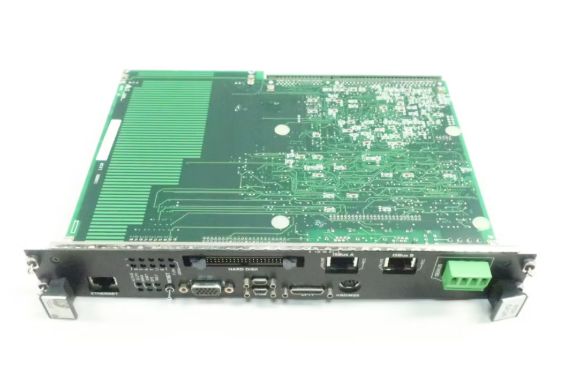

GE IS215UCCCM04A 紧凑型PCI控制器板
产品核心架构与定位
1. 核心架构组成
IS215UCCCM04A 采用“嵌入式处理器+专用控制芯片+cPCI总线控制器”的一体化架构，各单元协同工作，实现控制指令的快速运算与高效执行：
- 处理单元：搭载Intel 嵌入式酷睿处理器（Core i5-6500TE），4核4线程设计，主频2.3GHz，最高睿频3.0GHz，具备低功耗与高性能平衡特性，支持复杂控制算法的实时运算，满足工业场景下多任务并行处理需求。
- 存储单元：集成8GB DDR4 2400MHz高速内存，支持内存校验功能，保障数据运算的稳定性；配备32GB mSATA接口固态硬盘，可扩展至128GB，提供高速数据存储与程序加载能力。
- 总线控制单元：内置符合PICMG 2.0规范的cPCI总线控制器，支持32位地址/数据总线，总线传输速率最高可达133MB/s，实现与cPCI总线扩展模块的高速数据交互。
- 控制与接口单元：集成数字量I/O、模拟量采集、脉冲输出等控制接口，以及以太网、串口等通信接口，可直接连接现场传感器、执行器及上位设备，无需额外转接模块。
2. 产品定位与核心价值
作为工业嵌入式控制系统的“控制中枢”，IS215UCCCM04A 主要承担三大核心任务：① 实时控制决策：采集现场设备状态信号，运行PID调节、逻辑联锁等控制算法，生成精准控制指令；② 数据交互中转：通过cPCI总线与扩展模块通信，同时通过以太网等接口与上位监控系统交互，实现数据的双向传输；③ 系统稳定管理：内置故障诊断与冗余控制逻辑，保障自身及关联设备的稳定运行。
其核心价值在于以紧凑型结构突破了“空间限制与性能需求”的矛盾，在工业控制柜、车载控制单元等狭小安装空间内，提供媲美标准控制器的运算与控制能力，同时凭借工业级可靠性设计，降低复杂环境下的故障风险，为中小型控制场景提供高性价比解决方案。
核心功能与技术特性
1. 精准实时控制能力
该控制器板依托嵌入式处理器与专用控制芯片，具备高响应速度的实时控制能力，适配各类工业控制场景：
- 多类型信号处理：集成16路数字量输入（DI）、16路数字量输出（DO）、8路模拟量输入（AI，4-20mA）及4路模拟量输出（AO，4-20mA）接口，可直接采集温度、压力等连续信号及设备启停状态等离散信号，控制精度达±0.1% FS，满足高精度控制需求。
- 快速控制响应：控制周期最短可达0.1ms，支持PID、模糊控制等多种工业算法，可通过软件配置算法参数，适配不同被控对象特性，如对电机转速、阀门开度的精准调节。
- 实时系统支持：兼容VxWorks、RTX等实时操作系统，配合硬件中断机制，确保控制指令的优先执行与快速响应，避免通用系统的任务调度延迟问题。
2. 灵活的cPCI总线扩展与通信
基于cPCI总线标准，该产品具备良好的扩展能力与多设备通信能力，适配系统升级与复杂场景需求：
- cPCI总线扩展：支持cPCI 3U规范，具备1个cPCI扩展插槽，可连接cPCI总线的I/O扩展模块、通信模块等，如增加数字量I/O扩展板实现信号点数扩展，扩展过程支持热插拔，无需停机，提升系统可维护性。
- 多协议通信能力：集成2个千兆以太网接口（支持Modbus TCP/IP、EtherNet/IP协议）、4个RS485串口（支持Modbus RTU协议）及1个USB 3.0接口，可实现与上位监控系统（如SCADA）、现场智能设备（如PLC、传感器）的无缝通信，数据传输延迟≤10ms。
- 总线冗余设计：支持cPCI总线双机冗余配置，通过总线仲裁机制实现主备控制器的无缝切换，切换时间≤50ms，避免单点故障导致的系统停机。
3. 工业级可靠性设计
针对工业现场的振动、高低温、电磁干扰等恶劣条件，产品采用全方位可靠性强化设计：
- 宽环境适应性：工作温度范围-40℃~70℃，湿度范围5%~95%（无凝露），可在高海拔（≤3000m）环境下稳定运行，适配户外控制柜、车载控制等特殊场景。
- 强抗干扰性能：符合IEC 61000-4系列电磁兼容标准，静电放电抗扰度达±8kV（接触放电）、±15kV（空气放电），射频辐射抗扰度达20V/m，可在变电站、冶金车间等强电磁环境下正常工作。
- 硬件保护与冗余：采用单电源输入（DC 24V），具备过流、过压、过温保护功能；关键电路采用镀金触点设计，提升接触可靠性；支持内存ECC校验，减少数据运算错误。
- 加固结构设计：采用3U cPCI标准尺寸，金属外壳封装，内部组件通过防震卡扣固定，可承受5g峰值振动（5-500Hz）与20g峰值冲击（11ms），适应轨道交通、移动设备等振动场景。
4. 便捷的软件支持与调试
GE 为该控制器板提供完善的软件生态与调试工具，降低系统开发与运维难度：
- 驱动与开发平台：提供针对VxWorks、Linux、Windows Embedded等操作系统的驱动程序包，支持硬件接口即插即用；配套GE Proficy Machine Edition开发平台，集成控制算法库与图形化编程界面，开发人员可快速配置控制逻辑。
- 远程管理与调试：支持通过以太网实现远程登录、程序下载与参数配置，集成远程诊断工具，可实时监测控制器运行状态、采集故障日志，减少现场运维工作量。
- 数据记录与追溯：具备实时数据记录功能，可存储控制参数、设备状态、故障信息等数据，存储容量支持扩展，数据掉电不丢失，便于故障追溯与系统优化。
关键技术参数
处理器
Intel Core i5-6500TE，4核4线程，主频2.3GHz，睿频3.0GHz
低功耗嵌入式处理器，平衡性能与能耗
内存
8GB DDR4 2400MHz，支持ECC校验，最大可扩展至16GB
提升数据运算稳定性，减少错误
存储
32GB mSATA SSD，支持扩展至128GB；1个SATA 3.0接口
高速存储，满足程序与数据存储需求
cPCI总线
符合PICMG 2.0规范，32位总线，传输速率最高133MB/s
支持热插拔与扩展模块通信
控制接口
16路DI（24V DC）、16路DO（24V DC，最大电流2A）；8路AI（4-20mA）、4路AO（4-20mA）
直接连接现场传感器与执行器
通信接口
2×千兆以太网（RJ45）；4×RS485串口；2×USB 3.0；1×VGA
支持多设备通信与外设连接
工作电源
DC 24V ±10%，最大功耗45W
工业标准电源，适配现场供电
工作环境
温度-40℃~70℃；湿度5%~95%（无凝露）；海拔≤3000m
适应恶劣工业现场环境
抗干扰性能
符合IEC 61000-4-2/3/4/6标准
静电放电±8kV，射频辐射抗扰度20V/m
机械特性
振动：5g峰值（5-500Hz）；冲击：20g峰值（11ms）
加固设计，抗振动冲击
尺寸与安装
3U cPCI标准尺寸（100mm×160mm），cPCI机架安装
符合cPCI系统安装规范，节省空间
适用场景与应用领域
IS215UCCCM04A 凭借紧凑型结构、高可靠性及灵活扩展性，广泛应用于中小型工业控制场景，尤其适配空间受限的控制需求：
1. 电力设备监控：用于变压器、开关柜的本地监控单元，采集设备温度、电压、电流等参数，运行保护逻辑实现过流、过压等故障的快速响应，通过以太网将数据上传至电力监控系统，保障设备安全运行。
2. 轨道交通领域：应用于地铁车站设备监控（如通风、给排水系统）或列车辅助控制系统，在车载或站台控制柜的狭小空间内，实现设备状态采集与控制指令执行，适应轨道交通的振动与宽温环境。
3. 工业自动化生产线：作为中小型生产线的控制核心，如食品包装线、电子元件组装线，控制传送带速度、机械手动作等，通过cPCI扩展模块增加I/O点数，适配生产线的柔性化调整需求。
4. 石油化工辅助系统：用于化工装置的辅助设备控制，如泵、阀门的启停控制与状态监测，采集介质压力、流量等参数，实现设备的联锁控制，在防爆控制柜内稳定运行。
5. 医疗设备控制：适配中小型医疗设备（如医用灭菌器、诊断仪器）的控制需求，精准控制设备运行参数，通过高可靠性设计保障医疗设备的稳定运行，避免故障导致的医疗风险。
