GE VME7768-320000 单板计算机
产品详情

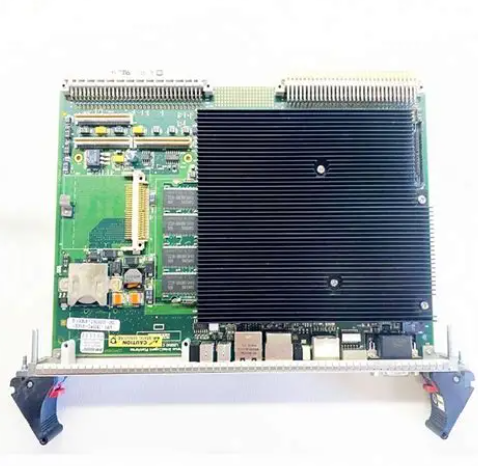

GE VME7768-320000 单板计算机
产品核心架构与定位
1. 核心架构组成
VME7768-320000 采用“高性能处理器+专用芯片组+VME 总线控制器”的核心架构，实现算力与通信的高效协同：
- 处理器单元：搭载Intel 高性能多核处理器（具体型号可根据配置选择，如Core i7 系列），主频最高可达3.6GHz，支持多线程并行运算，具备强大的浮点运算与数据处理能力，可满足实时控制场景下的复杂算法运行需求。
- 存储单元：集成DDR4 高速内存（最大支持64GB），读写速度高达2666MT/s，保障数据高速缓存与交换；配备SATA 接口固态硬盘（SSD）与机械硬盘（HDD），支持RAID 0/1 阵列配置，提升数据存储的可靠性与读写效率。
- 总线控制单元：内置VME64x 总线控制器，支持32 位/64 位地址与数据总线，总线传输速率最高可达320MB/s，实现与VME 总线系统中其他模块（如I/O 模块、通信模块）的高速数据交互。
- I/O 接口单元：集成丰富的标准接口与工业专用接口，包括以太网、USB、串口、PCIe 扩展槽等，可直接连接传感器、执行器、人机界面等外部设备，无需额外转接模块。
2. 产品定位与核心价值
作为工业控制系统的“运算核心”，VME7768-320000 主要承担三大核心任务：① 实时数据处理：快速采集并处理来自现场设备的各类传感器信号（如温度、压力、转速等），为控制决策提供数据支撑；② 控制逻辑运算：运行复杂的控制算法（如PID 调节、模糊控制等），生成精准的控制指令并下发至执行器；③ 系统协同管理：通过VME 总线与其他模块协同工作，实现多设备的集中控制与数据共享，同时通过通信接口与上位监控系统交互，支撑远程监控与管理。
其核心价值在于将强大的运算性能与工业级可靠性相结合，解决传统计算机在工业环境下“算力不足”与“稳定性差”的双重痛点，为关键工业场景提供兼具高效与可靠的计算解决方案。
核心功能与技术特性
1. 高性能实时数据处理
该单板计算机依托多核处理器与高速存储架构，具备卓越的实时数据处理能力：
- 支持多通道数据并行采集与处理，可同时接入多达32 路模拟量信号与64 路数字量信号，数据采样周期最短可达1ms，确保对现场工况变化的快速响应。
- 内置硬件加速模块，针对工业控制中常用的矩阵运算、滤波算法等进行优化，运算效率较通用计算机提升30%以上，可满足复杂控制逻辑的实时运算需求。
- 支持实时操作系统（如VxWorks、QNX）与通用操作系统（如Windows Server、Linux）双系统部署，实时系统用于核心控制逻辑运算，通用系统用于数据存储与人机交互，兼顾实时性与易用性。
2. 灵活的VME 总线扩展与通信
基于VME64x 总线标准，该产品具备极强的系统扩展与通信能力：
- VME 总线支持热插拔功能，可在系统不停机的情况下更换或增加VME 总线模块（如模拟量I/O 模块、数字量I/O 模块、专用通信模块），极大提升系统的可维护性与扩展性。
- 总线采用差分信号传输技术，具备极强的抗电磁干扰能力，总线传输距离可达20m，支持多台单板计算机通过VME 总线组成分布式计算系统，实现算力协同与负载均衡。
- 除VME 总线外，还集成2 个千兆以太网接口（支持IEEE 802.3 标准）、4 个USB 3.0 接口、2 个RS485/RS232 串口，支持Modbus、Profinet、EtherNet/IP 等工业通信协议，可与上位监控系统、现场智能设备实现无缝对接。
3. 工业级可靠性与环境适应性
针对工业现场的恶劣运行条件，VME7768-320000 采用全方位的可靠性设计：
- 抗干扰设计：符合IEC 61000-4 电磁兼容标准，通过EMC 测试（包括静电放电抗扰度、射频电磁场辐射抗扰度等），可在强电磁干扰环境（如变电站、冶金车间）中稳定运行。
- 宽环境适应性：工作温度范围-40℃~85℃，湿度范围5%~95%（无凝露），支持在高低温、高湿度、高海拔（最高5000m）环境下长期运行，适配复杂工业场景。
- 硬件冗余与保护：采用双电源模块冗余设计，支持电源热备份，避免单电源故障导致系统停机；关键电路具备过流、过压、过温保护功能，可有效防止突发故障对硬件造成损坏。
- 防震与散热：采用无风扇散热设计（部分型号可选风扇辅助散热），配合铝制散热外壳，散热效率高且无机械磨损；内部组件采用加固式安装，可承受10g 峰值振动与50g 冲击，适用于轨道交通、航空航天等振动剧烈的场景。
4. 丰富的软件支持与开发工具
GE 为该单板计算机提供完善的软件支持与开发工具链，降低系统开发与部署难度：
- 提供针对VxWorks、Linux 等操作系统的驱动程序包，支持各类硬件接口与扩展模块的即插即用，减少驱动开发工作量。
- 配套GE Proficy 开发平台，集成控制算法库（如PID 算法、预测控制算法）、数据处理工具与可视化组态界面，开发人员可通过图形化编程快速构建控制逻辑，无需编写复杂代码。
- 支持远程调试与固件升级功能，开发人员可通过以太网远程连接单板计算机，进行程序调试、参数修改与固件更新，无需现场操作，提升开发效率。
5. 数据安全与存储管理
针对工业数据的安全性与完整性需求，该产品具备完善的数据安全与存储管理功能：
- 支持硬盘加密与分区权限管理，可对敏感数据（如控制算法、运行日志）进行加密存储，防止数据被非法访问或篡改。
- 配备冗余存储接口，支持RAID 0/1 阵列配置，RAID 1 模式下可实现数据实时备份，避免硬盘故障导致数据丢失；同时支持外接U盘、移动硬盘等存储设备，用于数据导出与备份。
- 具备日志记录功能，可自动记录系统运行状态、故障信息、操作记录等，日志数据掉电不丢失，便于故障追溯与系统运维。
关键技术参数
处理器
Intel Core i7-8700E（6 核12 线程，主频2.6GHz，最高睿频4.1GHz）
支持Intel vPro 技术，具备高性能与低功耗特性
内存
DDR4 2666MHz，最大支持64GB（2×32GB）
ECC 校验内存，提升数据存储可靠性
存储接口
2×SATA 3.0 接口，支持SSD/HDD；1×mSATA 接口
支持RAID 0/1 阵列配置
VME 总线
VME64x 标准，32/64 位地址/数据总线，最高传输速率320MB/s
支持热插拔与差分信号传输
网络接口
2×千兆以太网接口（RJ45），支持IEEE 802.3ab/g/n
支持链路聚合与冗余备份
通用I/O 接口
4×USB 3.0 接口；2×RS485/RS232 串口；1×VGA 接口；1×HDMI 接口
满足外设连接与显示需求
扩展接口
2×PCIe 3.0 x8 插槽；1×PCI 插槽
支持接入专用扩展卡
工作电源
DC 24V ±15% 或AC 110/220V ±10%
双电源模块冗余输入
工作环境
温度-40℃~85℃；湿度5%~95%（无凝露）；海拔≤5000m
适应恶劣工业环境
抗干扰性能
符合IEC 61000-4-2/3/4/6 标准
静电放电±8kV，射频辐射抗扰度10V/m
机械特性
振动：10g 峰值（5-2000Hz）；冲击：50g 峰值（11ms）
加固式设计，适用于振动剧烈场景
安装方式
VME 机架安装（3U/6U 标准尺寸）
符合VME 系统机架安装规范
适用场景与应用领域
VME7768-320000 凭借其高性能、高可靠性与强扩展性，广泛应用于对实时性、稳定性要求严苛的工业场景，主要包括：
1. 电力行业：用于火电厂、水电站的机组控制系统（如DEH 数字电液调节系统、DCS 分散控制系统），作为核心运算单元处理机组转速、压力、温度等信号，运行PID 调节算法实现机组的精准控制，保障发电效率与运行安全。
2. 航空航天领域：应用于飞机地面测试设备、航天器测控系统，在高低温、高振动环境下实现对测试数据的实时采集与处理，支持复杂测试算法运行，为设备性能验证提供数据支撑。
3. 轨道交通领域：用于地铁、高铁的列车控制系统（如ATP 列车自动保护系统），处理列车速度、位置、轨道信号等实时数据，生成制动、加速控制指令，确保列车运行安全与调度高效。
4. 石油化工行业：适配大型化工装置的过程控制系统，如催化裂化装置、加氢装置的控制单元，实时处理反应温度、压力、液位等工艺参数，运行先进控制算法优化生产流程，提升产品质量与生产效率。
5. 国防军工领域：用于军用装备的测控系统（如雷达控制系统、武器装备测试系统），在极端环境下实现对装备状态的实时监控与数据处理，保障装备的可靠运行。
6. 智能制造领域：作为工业机器人、智能生产线的控制核心，处理传感器数据与运动控制指令，实现机器人的精准动作与生产线的协同运行，提升生产自动化水平。
