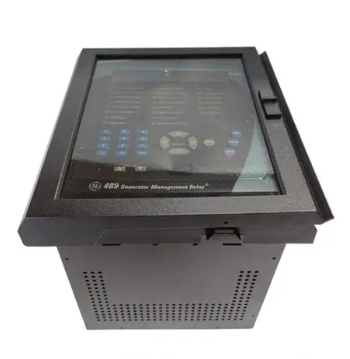

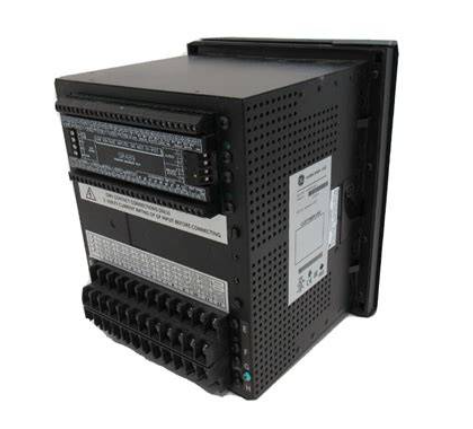

GE SR489-P5-LO-A1发电机保护继电器
GE SR489-P5-LO-A1 是通用电气（GE）推出的一款高性能数字式发电机保护继电器，专为中小型同步发电机、异步发电机及调相机的安全运行设计。作为发电机控制系统的“安全卫士”，该继电器集成了全面的保护功能、精准的测量能力与灵活的通信接口，能够实时监测发电机运行状态，在出现故障隐患或异常工况时快速动作，切断故障回路或发出报警信号，最大限度减少设备损坏、避免事故扩大，广泛应用于工业自备电站、分布式能源、新能源发电等领域。
核心保护功能
SR489-P5-LO-A1 采用多判据融合的保护机制，覆盖发电机运行全工况的主要故障类型，保护功能可根据现场需求灵活启用或禁用，部分保护参数支持自定义设置，适配不同容量、不同运行场景的发电机。
1. 短路故障保护
- 相间短路保护：基于相电流突变量与幅值判据，当发电机定子绕组发生相间短路时，继电器快速检测到电流异常增大，在10ms 内触发跳闸动作，切断发电机与电网的连接，防止短路电流对定子绕组造成烧损。保护电流定值可在0.5-20Ie（Ie 为发电机额定电流）范围内调节，配合反时限特性曲线，兼顾不同短路电流大小的保护需求。
- 接地短路保护：针对发电机定子绕组单相接地故障，支持两种保护模式：对于小电阻接地系统，采用零序电流保护，定值范围0.1-10A；对于不接地或经消弧线圈接地系统，采用零序电压保护，定值范围1-100V。可有效检测绕组绝缘破损等导致的接地故障，避免故障扩大引发相间短路。
2. 过载与过热保护
- 定子过载保护：实时监测定子三相电流，当电流持续超过额定值时，根据过载倍数自动匹配反时限特性（符合IEC 60255-3 标准），轻度过载时发出报警信号，严重过载时触发跳闸。保护定值可按发电机额定电流的1.0-2.0 倍设置，同时具备过载记忆功能，记录过载持续时间与最大过载电流。
- 转子过热保护：通过监测转子回路电流与温度（支持接入Pt100 温度传感器），结合转子温升模型，判断转子是否存在过热风险。当转子温度超过设定阈值（可在50-150℃范围内配置）或转子电流长期过载时，发出报警并根据预设逻辑触发降负荷或跳闸动作，防止转子绕组因过热老化或烧损。
3. 异常运行状态保护
- 失磁保护：采用“无功功率+机端电压”双判据，当发电机励磁系统故障导致失磁时，继电器快速识别无功反向、电压下降等特征，及时发出报警信号，若故障持续则触发跳闸，避免发电机进入异步运行状态造成机组振动、过流等次生问题。保护动作延时可在0.1-10s 内调节，适配不同励磁系统的响应特性。
- 过电压/欠电压保护：监测发电机机端电压，当电压超过1.15Ue（过电压）或低于0.85Ue（欠电压）且持续时间超过设定值时，分别触发相应保护动作。过电压保护可防止绕组绝缘被击穿，欠电压保护可避免发电机因电压过低导致出力下降或设备无法正常运行，电压定值与延时均可灵活配置。
- 频率异常保护：具备过频率（＞51.5Hz）与欠频率（＜48.5Hz）保护功能，当电网频率或发电机转速异常时，先发出报警，若频率持续异常则触发跳闸，防止发电机因转速过高导致机械损伤或因转速过低影响供电质量。频率定值与动作延时支持自定义设置，适配不同电网的频率要求。
4. 其他特色保护
- 逆功率保护：当发电机从发电状态变为电动机状态（逆功率超过额定功率的1%-10%）时，继电器动作，避免汽轮机无蒸汽运行造成叶片损坏，动作延时可根据汽轮机特性设置为1-60s。
- 差流保护：用于检测发电机定子绕组匝间短路或引出线故障，通过比较发电机两端电流差值实现保护，差流定值可在0.05-5A 范围内调节，具备较高的灵敏度。
- 非电量保护：支持接入发电机轴承温度、油位、瓦斯等非电量信号，当检测到非电量参数异常时，快速触发报警或跳闸动作，实现电气量与非电量保护的协同配合。
核心功能与技术特性
1. 高精度测量功能
继电器内置高精度数据采集单元，可实时测量发电机的关键电气参数与运行状态，测量精度符合IEC 60255-12 标准，为保护逻辑判断、运行监控与电能计量提供可靠数据支撑。主要测量参数包括：
- 电气量：三相定子电流（精度±0.2%）、三相机端电压（精度±0.2%）、功率因数（精度±0.5%）、有功功率（精度±0.5%）、无功功率（精度±0.5%）、频率（精度±0.01Hz）；
- 非电量：转子温度、轴承温度、油温和油位（通过接入外部传感器实现，测量精度取决于传感器特性）；
- 运行状态：开关位置、励磁系统状态、保护动作状态等。
测量数据可通过继电器本地显示屏实时显示，同时支持通过通信接口上传至上位系统，数据更新周期为100ms，确保运行状态的实时监控。
2. 灵活的保护逻辑配置
SR489-P5-LO-A1 采用模块化保护逻辑设计，用户可通过GE 专用配置软件（如 EnerVista SR Configuration Tool）对保护功能进行个性化配置：
- 启用/禁用特定保护功能（如小型发电机可禁用差流保护）；
- 调整保护定值（如根据发电机额定参数设置过载电流定值）；
- 配置保护动作逻辑（如“报警+延时跳闸”或“直接跳闸”）；
- 设置保护出口触点的动作方式（如跳闸出口、报警出口的联动关系）。
配置参数可本地保存，支持参数导出与导入，便于多台设备的批量配置与维护。
3. 完善的通信与数据交互
继电器具备丰富的通信接口，支持与上位监控系统（如SCADA、DCS）、人机界面（HMI）及后台管理系统无缝对接，实现数据上传、远程控制与参数配置：
- 通信接口：1 个RS485 接口（支持Modbus RTU 协议）、1 个以太网接口（支持Modbus TCP/IP 协议），部分型号可扩展PROFINET 或EtherNet/IP 接口；
- 上传数据：测量参数、保护动作记录、故障录波数据、设备运行状态等；
- 远程控制：支持远程复归保护、修改部分运行参数（需权限认证）；
- 数据安全性：具备通信加密与权限管理功能，防止数据被非法篡改或访问。
4. 故障录波与事件记录
继电器内置故障录波单元，当发生保护动作或异常事件时，自动记录故障前后的电气参数波形（如电流、电压波形），录波时长可设置为故障前2s、故障后5s 或自定义，录波数据分辨率为1ms，为故障分析提供精准依据。
同时，具备事件记录功能，可记录保护动作事件、参数修改事件、通信异常事件等，记录容量达1000 条，每条记录包含事件类型、发生时间（精确到毫秒）、相关参数值等信息，事件记录掉电不丢失，便于追溯设备运行历史与故障原因。
5. 工业级可靠性设计
针对工业现场恶劣的运行环境，SR489-P5-LO-A1 采用强化的硬件设计与严格的质量控制，确保设备长期稳定运行：
- 抗干扰性能：符合IEC 61000-4 标准，具备较强的抗电磁干扰能力，可抵御工业现场的高频干扰、脉冲干扰；
- 环境适应性：工作温度范围-25℃~70℃，湿度范围5%~95%（无凝露），可适应高低温、高湿度的现场环境；
- 电源适应性：支持AC/DC 通用电源（85~265V AC 或110~300V DC），适应不同现场的供电条件；
- 硬件冗余：关键电路采用冗余设计，电源模块具备过流、过压保护功能，提高设备可靠性。
关键技术参数
适用发电机类型
同步发电机、异步发电机、调相机
适配容量100kW~10MW 中小型发电机
额定电流输入
5A 或1A（可通过CT 匹配）
兼容标准电流互感器输出
额定电压输入
100V（线电压）或57.7V（相电压）
通过PT 接入，支持不同电压等级
测量精度
电流、电压±0.2%；功率±0.5%；频率±0.01Hz
符合IEC 60255-12 标准
保护动作时间
短路保护≤10ms；其他保护0.1~60s 可调
快速响应故障，减少设备损伤
通信接口
1×RS485（Modbus RTU）、1×以太网（Modbus TCP/IP）
支持与上位系统无缝对接
开关量输入/输出
8 路开关量输入、6 路继电器输出（容量5A/250V AC）
接入非电量信号与控制外部设备
工作电源
AC/DC 85~265V
宽电压范围，适配不同供电场景
工作环境
温度-25℃~70℃；湿度5%~95%（无凝露）
适应恶劣工业现场环境
防护等级
IP40（面板）、IP20（本体）
适用于控制柜内安装
安装方式
面板嵌入式安装（标准4U 尺寸）
符合工业控制柜安装规范
适用场景与应用领域
SR489-P5-LO-A1 凭借其灵活的配置、全面的保护功能与高性价比，广泛应用于各类中小型发电机的保护场景，主要包括：
1. 工业自备电站：如石油化工、钢铁冶金、水泥生产等企业的自备发电机，为生产过程提供稳定电力保障，继电器可针对企业生产特点配置个性化保护逻辑，防止发电机故障影响生产连续性。
2. 分布式能源系统：包括天然气分布式能源、生物质能发电等小型能源系统，发电机容量通常在10MW 以下，继电器的紧凑设计与灵活通信能力可适配分布式系统的分散控制需求。
3. 新能源发电领域：如小型风电、光伏配套储能发电机等，继电器可针对新能源发电的波动性特点，强化过电压、频率异常等保护功能，确保发电机与电网的稳定并网运行。
4. 市政与公共设施：如污水处理厂、自来水厂、数据中心的备用发电机，继电器可实现发电机的自动保护与切换，保障关键设施在电网停电时的应急供电安全。
5. 农业与偏远地区供电：如农村小型水电站、柴油发电机等，继电器的宽电源适应性与抗恶劣环境能力，可满足偏远地区的供电保护需求。
