GE IS200TSVCH1ADC S1CX01H 伺服输入输出板
产品详情

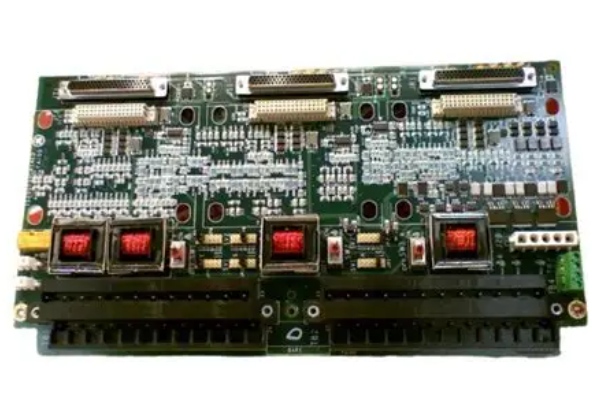

GE IS200TSVCH1ADC S1CX01H 伺服输入输出板
产品概述
GE IS200TSVCH1ADC S1CX01H 伺服输入输出板（以下简称“TSVCH1ADC板”）是通用电气（GE）Speedtronic Mark VIe 控制系统中的核心伺服接口组件，专为工业级伺服驱动系统的信号交互与控制而设计。该板卡作为伺服系统与主控制器之间的桥梁，承担着输入信号采集、输出指令传输、信号隔离与放大等关键任务，广泛应用于燃气轮机、蒸汽轮机、大型电机控制等高精度工业控制场景，为设备的稳定运行和精准控制提供可靠保障。
其设计遵循工业级高可靠性标准，具备抗电磁干扰、宽温工作、防振动等特性，能够适应复杂恶劣的工业现场环境，是GE Mark VIe 控制系统中实现伺服闭环控制的重要组成部分。
核心功能与作用
2.1 信号交互核心功能
TSVCH1ADC板的核心功能是实现伺服系统与主控制器之间的双向信号交互，具体包括以下两方面：
- 输入信号采集：精准采集伺服电机的反馈信号，如编码器信号（位置、速度反馈）、温度传感器信号、电流/电压检测信号等，将这些模拟量或数字量信号进行预处理（如滤波、隔离）后传输至主控制器，为控制器的运算与决策提供实时数据支撑。
- 输出指令执行：接收主控制器下发的伺服控制指令，如速度指令、位置指令、转矩指令等，通过内部驱动电路将指令信号放大并转换为伺服驱动器可识别的信号类型，驱动伺服电机按照指令完成相应动作，实现对电机运行状态的精准控制。
2.2 信号处理与保护功能
- 信号隔离：采用光电隔离或磁隔离技术，将输入输出信号与板卡内部电路进行电气隔离，有效抑制工业现场的电磁干扰（EMI）和共模干扰，避免干扰信号对控制精度和板卡稳定性的影响，保障信号传输的准确性。
- 过流/过压保护：内置过流、过压检测与保护电路，当输入输出信号出现异常过流或过压情况时，板卡会迅速触发保护机制，如切断信号通路或发出报警信号，防止板卡及连接的伺服设备损坏，提升系统的安全性。
- 故障诊断：具备基础的故障自诊断功能，能够实时监测板卡自身工作状态（如电源电压、电路通断）及信号传输状态，当出现故障时，通过特定引脚或通信接口向主控制器反馈故障代码，便于运维人员快速定位和排查问题。
2.3 系统适配功能
作为GE Mark VIe 控制系统的专用板卡，TSVCH1ADC板与系统内的其他组件（如主控制器、通信模块、电源模块）具备良好的兼容性，支持通过系统总线（如ControlNet、EtherNet/IP）实现与主控制器的高速通信，保障控制指令和反馈信号的实时传输，满足伺服系统对控制响应速度的高要求。同时，其标准化的接口设计便于板卡的安装、更换与维护，降低系统运维成本。
关键技术参数
电源参数
输入电压：±5V DC / ±15V DC
典型工作电源，支持宽电压波动范围（±10%）
输入通道
模拟量输入：4-8路
支持0-10V DC或4-20mA信号，适配传感器反馈
数字量输入：8-16路
光隔离，NPN/PNP兼容，适配编码器、限位开关信号
输出通道
模拟量输出：2-4路
输出范围0-10V DC或4-20mA，用于下发控制指令
数字量输出：4-8路
集电极开路输出，最大负载电流1A，用于控制信号输出
隔离等级
输入输出隔离：2500Vrms（1分钟）
符合IEC 61010-1安全标准
工作环境
温度：0-60℃；湿度：10%-90%（无凝露）
适应工业现场宽温、高湿环境
通信接口
系统总线接口：兼容GE Mark VIe 总线
支持与主控制器高速数据交互
尺寸规格
标准3U机架式板卡，适配Mark VIe 控制柜
符合工业板卡安装规范
适用场景与应用领域
TSVCH1ADC板卡凭借其高精度信号处理能力和高可靠性，主要应用于对伺服控制要求严苛的工业领域，典型场景包括：
1. 发电设备控制：燃气轮机、蒸汽轮机的调速系统，通过采集涡轮转速、叶片位置等信号，下发精准控制指令，保障机组稳定运行；风力发电机组的变桨距伺服系统，实现对叶片角度的实时调节，提升发电效率。
2. 工业电机控制：大型异步电机、同步电机的启动、调速与制动控制，如钢铁厂轧钢机电机、水泥厂回转窑电机，通过板卡实现电机转速、转矩的精准闭环控制。
3. 精密制造设备：数控机床、机器人工作站的伺服驱动系统，采集机床坐标轴位置、机器人关节角度等反馈信号，下发位置控制指令，保障加工精度和运动精度。
4. 重型机械控制：起重机、冶金机械、矿山机械的伺服执行机构控制，如起重机起升机构的速度控制、冶金炉体的倾动角度控制，通过板卡实现设备的安全、稳定运行。
安装与使用注意事项
5.1 安装规范
- 板卡需安装在GE Mark VIe 控制系统的专用机架中，确保安装牢固，避免振动导致的接触不良；安装前需确认机架接地良好，接地电阻≤4Ω，以增强抗干扰能力。
- 连接输入输出线缆时，需严格按照板卡引脚定义进行接线，区分模拟量与数字量接口，避免接错导致板卡损坏；线缆应采用屏蔽线，屏蔽层单端接地，减少干扰。
- 板卡电源需与系统电源匹配，严禁接入超出额定范围的电压；电源接线时需区分正负极，避免反接烧毁板卡内部电路。
5.2 使用与维护要点
- 系统启动前，需通过主控制器对板卡进行初始化检测，确认板卡工作状态正常、故障信号无触发，方可投入运行。
- 运行过程中，需定期监测板卡的工作温度、电源电压及信号传输状态，避免板卡长期在高温、高负载环境下工作，延长使用寿命。
- 当板卡出现故障时，应先切断板卡电源，再进行排查；更换板卡时，需选择同型号、同规格的产品，更换后需重新进行初始化配置，确保与系统兼容。
- 板卡的维护需由专业技术人员进行，严禁非专业人员擅自拆卸、改装板卡，避免引发安全事故或设备损坏。
