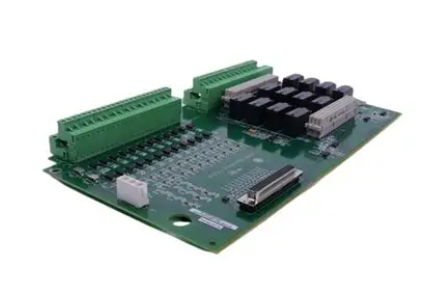

GE IS200TRPGH1BDD S1C5029 跳闸电磁阀控制板
产品详情
GE IS200TRPGH1BDD S1C5029 跳闸电磁阀控制板
产品基本概述
GE IS200TRPGH1BDD S1C5029 跳闸电磁阀控制板是通用电气（GE）推出的一款专为工业自动化控制系统中跳闸电磁阀设计的核心控制单元，隶属于GE Mark VIe 系列控制系统的重要组成部分。该控制板主要应用于燃气轮机、蒸汽轮机、发电机组等大型动力设备的安全保护系统，通过精准的信号处理与逻辑控制，实现对跳闸电磁阀的可靠驱动与状态监控，是保障设备在异常工况下快速、安全停机的关键部件，直接关系到整个动力系统的运行安全性与稳定性。
其型号中“IS200”为GE Mark VIe 系列I/O模块的典型前缀，代表该模块符合系列化设计标准；“TRPGH”则明确了其核心功能为跳闸（Trip）相关的控制与信号处理；“1BDD”和“S1C5029”分别为特定的硬件版本标识与生产批次编码，用于区分不同配置及生产周期的产品，确保设备维护与替换的精准性。
核心功能与作用
1. 跳闸信号精准处理
控制板具备多路输入信号采集能力，可接收来自机组保护系统（如超速保护、油压过低保护、振动超标保护等）的跳闸指令信号。这些信号涵盖模拟量、数字量等多种类型，控制板内部集成的高精度信号调理电路会对输入信号进行滤波、放大、隔离等处理，有效抑制工业现场的电磁干扰，确保跳闸指令的准确性与可靠性，避免因信号误触发导致的非计划停机或因信号延迟导致的设备损坏。
2. 电磁阀驱动控制
作为核心执行控制功能，该控制板可根据处理后的跳闸指令，输出稳定的驱动信号至跳闸电磁阀。其驱动电路采用模块化设计，具备过流、过压、短路保护功能，能够适应不同规格跳闸电磁阀的工作需求，确保电磁阀在接到指令后快速响应，实现阀芯的可靠动作，进而切断燃料供应或触发其他安全停机机制。
3. 状态监测与反馈
控制板内置完善的状态监测电路，可实时采集跳闸电磁阀的工作状态（如线圈通电情况、阀芯位置反馈等），并将状态信号转换为标准的工业控制信号（如4-20mA模拟量信号或干接点数字信号）反馈至主控制系统（如GE Mark VIe 控制器）。操作人员通过主控系统可直观掌握电磁阀及控制板的运行状态，为设备的日常维护与故障诊断提供重要依据。
4. 故障诊断与保护
针对工业现场可能出现的各类异常情况，控制板具备强大的故障诊断与自我保护功能。当检测到输入信号异常、驱动电路故障、电源波动超标等问题时，控制板会立即触发本地报警信号，并通过通信接口将故障信息上传至主控制系统，同时采取相应的保护措施（如切断驱动输出、保持安全状态等），防止故障扩大，保障设备及人员安全。
关键技术特性
- 高可靠性设计：采用工业级高耐温、抗干扰元器件，符合IEC 61508等工业安全标准，适应高温、高湿、强电磁干扰的恶劣工业环境，平均无故障工作时间（MTBF）达到数万小时，满足大型动力设备连续运行的需求。
- 灵活的兼容性：作为GE Mark VIe 控制系统的标准模块，该控制板可无缝接入系统的I/O网络，支持PROFIBUS、EtherNet/IP等主流工业通信协议，便于与其他控制模块、传感器及执行器实现数据交互，同时兼容不同型号的跳闸电磁阀，降低系统升级与改造的成本。
- 快速响应性能：控制板内部采用高速微处理器与优化的控制算法，从接收跳闸指令到输出驱动信号的响应时间可控制在毫秒级，确保在设备出现异常时能够迅速触发安全停机流程，最大限度缩短故障持续时间，减少设备损坏风险。
- 便捷的维护性：采用插拔式模块化结构设计，便于现场快速拆卸与更换；板载LED指示灯可直观显示电源状态、信号输入/输出状态及故障类型，结合主控制系统的故障诊断软件，可实现故障的快速定位与排查，降低维护工作量与停机时间。
- 宽范围电源适应：支持宽范围的直流电源输入（通常为24V DC或110V DC，具体可根据配置调整），具备良好的电源适应性，可满足不同工业现场的供电需求，同时内置电源滤波与稳压电路，确保设备在电源波动时仍能稳定运行。
典型应用场景
该跳闸电磁阀控制板凭借其高可靠性与精准控制能力，广泛应用于以下领域：
1. 电力行业：火力发电厂的燃气轮机、蒸汽轮机发电机组，核电厂的辅助动力设备安全保护系统，用于在机组超速、轴向位移超标、轴承温度过高等故障工况下，控制跳闸电磁阀动作，实现机组安全停机。
2. 石油化工行业：大型炼化装置中的压缩机组、燃气轮机驱动设备，用于在工艺参数超标（如压力过高、液位过低）或设备异常时，快速切断燃料或动力源，防止发生安全事故。
3. 冶金行业：钢铁生产中的高炉鼓风机、转炉供氧系统等关键设备，通过该控制板实现对跳闸电磁阀的控制，保障设备在负载异常、系统泄漏等情况下的安全。
4. 轨道交通行业：地铁、高铁的牵引动力系统辅助设备，用于在动力单元出现故障时，控制相关电磁阀动作，确保牵引系统的安全稳定运行。
安装与维护注意事项
1. 安装要求
安装前需确认控制板的型号、规格与实际应用需求一致；安装位置应远离高温热源、强磁场及振动剧烈的区域，确保通风良好，避免灰尘与水汽积聚；接线时需严格按照产品手册的引脚定义进行连接，确保电源正负极、输入/输出信号线连接正确，避免因接线错误导致设备损坏；安装过程中需采取防静电措施，操作人员应佩戴防静电手环，防止静电击穿内部电子元件。
2. 日常维护
定期对控制板表面进行清洁，去除灰尘与杂物；通过板载LED指示灯及主控制系统监测数据，定期检查控制板的电源状态、信号传输情况及电磁阀工作状态；定期对控制板的输入/输出信号进行校准，确保信号精度符合要求；建立设备维护档案，记录设备的运行参数、故障情况及维护内容，为后续维护提供参考。
3. 故障处理
当控制板出现故障时，应首先通过主控制系统的故障诊断功能获取故障信息，结合板载LED指示灯状态初步定位故障原因；若为轻微故障（如信号干扰导致的临时异常），可尝试重启控制板或重新校准信号；若故障无法自行排除，应及时更换备用控制板，确保系统正常运行，故障控制板需由专业技术人员进行维修或返厂处理，避免非专业操作导致故障扩大。
