GE IS200TTURH1CCC S1DF00Z 终端涡轮板
产品详情

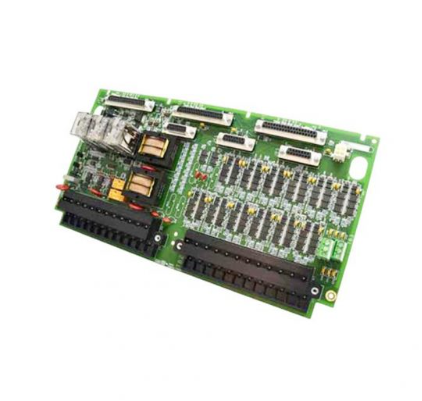

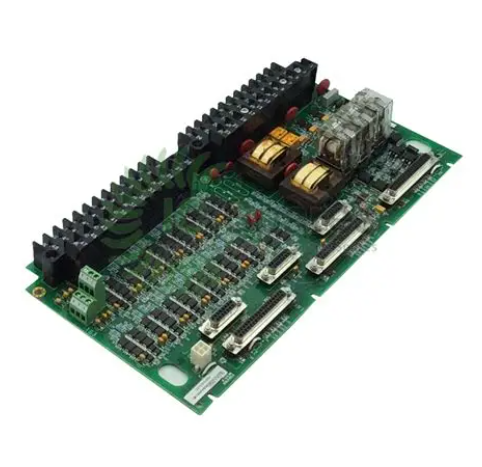

GE IS200TTURH1CCC S1DF00Z 终端涡轮板
产品概述
GE IS200TTURH1CCC S1DF00Z 终端涡轮板（以下简称“TTURH1CCC板”）是通用电气（GE）Speedtronic Mark VIe 汽轮机控制系统中的核心终端接口单元，专为汽轮机运行状态监测、信号汇聚与控制指令分发而设计。该板卡作为汽轮机现场传感器、执行器与主控制系统之间的关键枢纽，承担着涡轮机核心参数采集、控制信号中转、设备状态反馈等重要任务，广泛应用于火电、核电、工业驱动等领域的汽轮机控制场景，为涡轮机的安全启停、稳定运行及故障预警提供坚实的硬件支撑。
其采用工业级强化设计，具备高抗干扰性、宽温适应性及高可靠性，能够在汽轮机运行现场的高温、振动、电磁干扰等复杂环境下稳定工作，是GE Mark VIe 控制系统实现汽轮机闭环控制与安全保护的核心组成部分。
核心功能与作用
2.1 信号汇聚与分发功能
TTURH1CCC板的核心功能是实现汽轮机控制系统的信号集中管理，搭建现场设备与主控制器之间的通信桥梁，具体包括：
- 多类型信号采集汇聚：集中采集汽轮机运行的核心参数信号，涵盖涡轮转速信号（来自转速传感器）、轴振动与轴位移信号（来自电涡流传感器）、轴承温度信号（来自热电阻/热电偶）、蒸汽压力与温度信号（来自压力/温度变送器）等。板卡对这些模拟量、数字量及频率信号进行统一接收与初步调理，为后续传输至主控制器奠定基础。
- 控制指令精准分发：接收主控制器下发的汽轮机控制指令，如调速阀开度调节指令、抽汽阀控制指令、紧急停机指令等，将指令信号转换为现场执行器可识别的信号类型（如4-20mA模拟信号或数字开关信号），并精准分发至对应的执行机构（如伺服阀、电磁阀），实现对汽轮机运行状态的实时调控。
2.2 信号调理与安全保护功能
- 信号预处理与优化：内置信号滤波、放大及线性化处理电路，对采集的现场信号进行降噪、增益调节及误差修正，有效剔除干扰信号，提升信号传输的准确性与稳定性，确保主控制器获取的参数能够真实反映汽轮机运行状态。
- 安全联锁保护：集成汽轮机安全保护相关的信号逻辑处理模块，当采集到的参数超出安全阈值（如转速超限、轴振动超标、轴承温度过高）时，可快速触发本地联锁响应，如直接输出紧急停机信号至执行机构，同时向主控制器反馈报警信息，为汽轮机提供双重安全保障，避免恶性事故发生。
- 电气隔离保护：采用光电隔离与电源隔离技术，将现场输入输出信号与板卡内部电路、板卡与主控制器之间进行电气隔离，隔离电压可达2500Vrms以上，有效阻断电磁干扰和共模电压对系统的影响，同时防止现场故障信号倒灌损坏主控制器，提升系统整体安全性。
2.3 状态监测与故障反馈功能
- 设备状态实时监测：实时监测板卡自身工作状态（如电源电压、电路完整性、通信链路状态）及连接的现场设备工作状态，通过内置诊断电路识别信号异常、线路断线、传感器故障等问题。
- 故障信息快速反馈：当监测到故障时，板卡通过专属通信通道向主控制器发送故障代码及故障类型信息，同时通过板卡指示灯直观显示故障状态（如电源故障、信号丢失、通信中断），便于运维人员快速定位故障点，缩短故障排查时间。
2.4 系统适配与扩展功能
作为GE Mark VIe 控制系统的专用终端板，TTURH1CCC板与系统内主控制器、通信模块、电源模块等组件具备无缝兼容性，支持通过ControlNet、EtherNet/IP等工业总线与主控制器实现高速数据交互，保障信号传输的实时性，满足汽轮机控制对响应速度的严苛要求。同时，板卡预留标准化扩展接口，可根据实际控制需求接入额外的传感器或执行器，提升系统配置的灵活性。
关键技术参数
电源参数
工作电源：24V DC ±10%；备用电源：24V DC 冗余输入
支持双电源冗余，提升供电可靠性，避免单电源故障导致板卡停机
输入通道
模拟量输入：8-12路
支持4-20mA、0-10V DC信号，适配温度、压力等变送器
频率/转速输入：2-4路
支持0-10kHz频率信号，适配磁电式/光电式转速传感器
数字量输入：16-24路
光隔离，NPN/PNP兼容，适配限位开关、状态反馈信号
输出通道
模拟量输出：4-6路
输出4-20mA或0-10V DC信号，用于控制伺服阀、调节阀
数字量输出：8-12路
继电器输出/集电极开路输出，最大负载电流2A，用于控制电磁阀、报警装置
隔离等级
输入/输出/电源之间隔离：2500Vrms（1分钟）
符合IEC 61010-1安全标准，抗干扰能力强
工作环境
温度：-10℃-70℃；湿度：5%-95%（无凝露）
适应汽轮机现场高温、高湿的恶劣环境
通信接口
系统总线：兼容GE Mark VIe 专用总线；辅助接口：1路RS485（用于本地调试）
支持与主控制器高速通信及本地参数配置
尺寸规格
3U标准机架式，尺寸：100mm×320mm×160mm（高×宽×深）
适配GE Mark VIe 标准控制柜，安装便捷
适用场景与应用领域
TTURH1CCC板卡凭借其强大的信号处理能力、高可靠性及安全保护特性，主要应用于对汽轮机控制精度和安全性要求极高的领域，典型场景包括：
1. 火力发电汽轮机控制：在燃煤、燃气发电机组中，用于300MW、600MW、1000MW等不同容量汽轮机的控制，采集汽轮机转速、轴系振动、主蒸汽参数等信号，实现对汽轮机的转速调节、负荷控制及紧急停机保护，保障发电机组稳定发电。
2. 核电辅助汽轮机控制：在核电站中，用于给水泵汽轮机、循环水泵汽轮机等辅助设备的控制，采集设备运行参数，下发控制指令，确保辅助系统稳定运行，为核电机组安全提供支持。
3. 工业驱动汽轮机控制：在石化、化工、钢铁等工业领域，用于驱动压缩机、风机、泵类等设备的工业汽轮机控制，通过精准调节汽轮机转速，满足工业生产对负载的动态需求，提升生产效率。
4. 汽轮机试验台架：在汽轮机研发、制造及检修过程中，用于试验台架的参数采集与控制，实时监测汽轮机在不同工况下的运行状态，为设备性能优化、故障诊断提供数据支持。
安装与使用注意事项
5.1 安装规范
- 板卡需安装在GE Mark VIe 控制系统的专用机柜内，机柜需具备良好的通风散热与防尘功能；安装位置应远离汽轮机本体的高温区域（如蒸汽管道附近），建议与热源保持1米以上距离，同时避免安装在振动剧烈的位置，必要时加装减震装置。
- 接线前需确认板卡电源处于关闭状态，严格按照板卡引脚定义及GE官方接线图进行接线，区分模拟量、数字量、电源及通信接口，严禁错接、混接；转速、振动等关键信号线缆需采用双绞屏蔽线，屏蔽层单端接地（接地电阻≤4Ω），减少电磁干扰。
- 板卡电源需采用冗余电源供电，确保其中一路电源故障时，另一路能无缝切换，保障板卡持续工作；电源接线需牢固，避免因接触不良导致板卡断电或工作异常。
5.2 使用与维护要点
- 系统投运前，需通过GE Mark VIe 控制系统的工程师站对板卡进行参数配置与功能测试，包括信号采集精度校准、控制指令输出测试、故障诊断功能验证等，确认板卡各项性能指标符合要求后方可投入使用。
- 运行过程中，需定期监测板卡的工作状态，包括指示灯状态、电源电压、信号传输稳定性等；定期清理板卡及机柜内的灰尘，检查接线端子是否松动，确保板卡散热良好，避免因积尘或接触不良导致故障。
- 当板卡出现故障时，应先通过主控制器查看故障代码，初步判断故障原因；排查故障前需切断板卡电源及相关信号回路，严禁带电插拔板卡或接线；更换板卡时，需选用同型号、同规格的产品，更换后需重新进行参数配置与校准，确保与系统兼容。
- 板卡的维护与检修需由具备GE Mark VIe 控制系统操作资质的专业技术人员进行，严禁非专业人员擅自操作，维护过程中需做好安全防护措施，避免发生触电或设备损坏事故。
