GE IS220YAICS1A L 模拟输入/输出模块
产品详情

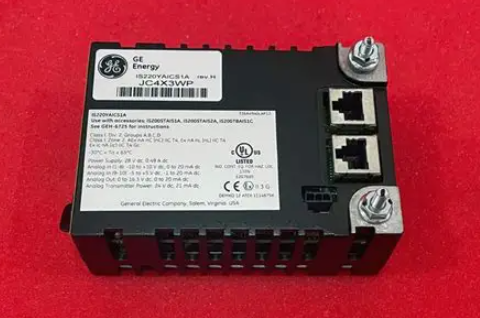

GE IS220YAICS1A L 模拟输入/输出模块
模块基本概述
GE IS220YAICS1A L（以下简称“IS220YAICS1A L模块”）是通用电气（GE）推出的一款高集成度模拟输入/输出（I/O）模块，隶属于GE Speedtronic Mark VIe控制系统核心I/O组件系列，专门用于工业自动化场景中模拟量信号的采集与控制指令的输出。该模块作为现场设备与控制器之间的“信号桥梁”，能够精准捕获传感器输出的连续模拟信号（如温度、压力、流量等），并将控制器下发的数字控制信号转换为模拟信号驱动执行器动作，是实现工业过程闭环控制的关键环节。
模块采用工业级硬件设计，具备高精度信号转换、强抗干扰能力以及灵活的组态特性，严格遵循工业安全与电磁兼容标准，能够适应电力、石油化工、冶金等行业高温、高湿、强电磁干扰的恶劣现场环境，为GE Mark VIe等控制系统提供稳定、可靠的模拟量信号处理解决方案。
核心功能与作用
2.1 多通道模拟量精准采集
IS220YAICS1A L模块具备多路模拟输入通道，支持采集热电偶（TC）、热电阻（RTD）、4-20mA电流信号、0-10V电压信号等多种类型的模拟量信号，可适配工业现场绝大多数模拟量传感器。模块内置高精度信号调理电路与16位A/D（模/数）转换芯片，能够有效抑制信号噪声与干扰，确保采集的模拟量信号误差控制在±0.1%以内。例如在火电厂汽轮机监测系统中，模块可同时采集多个轴瓦的温度（RTD信号）与蒸汽压力（4-20mA信号），并将转换后的数字信号上传至控制器，为设备运行状态监测提供精准数据支撑。
2.2 模拟量输出与执行器控制
模块配备独立的模拟输出通道，支持输出4-20mA标准电流信号或0-10V标准电压信号，可直接驱动调节阀、变频器、伺服电机等工业执行器。其内置的D/A（数/模）转换单元同样具备16位精度，能够将控制器下发的数字控制指令精准转换为模拟信号，控制精度可达±0.2%，确保执行器动作与控制需求高度匹配。在化工反应釜温度控制系统中，模块接收控制器的温度调节指令后，输出对应电流信号控制加热装置的功率，实现反应温度的精准调控。
2.3 信号隔离与抗干扰保护
为应对工业现场复杂的电磁环境，模块采用通道间电气隔离与系统隔离双重设计，输入/输出通道与模块内部电路之间的隔离电压可达250V AC，有效避免不同通道信号之间的串扰以及外部强电对模块的冲击。同时，模块具备过流、过压保护功能，当输入信号超出额定范围或输出端发生短路时，模块会自动触发保护机制，切断故障通道与系统的连接，既保障模块自身安全，又防止故障扩散影响整个控制系统运行。
2.4 在线校准与故障自诊断
模块支持在线校准功能，运维人员可通过GE ControlST等组态软件远程发起校准指令，无需拆卸模块即可完成输入/输出通道的精度校准，大幅降低维护工作量。此外，模块内置完善的自诊断功能，能够实时监测通道信号是否正常、A/D/D/A转换单元是否故障、模块供电是否稳定等状态，当检测到异常时，会立即通过通信总线向控制器发送故障代码与报警信息，同时点亮模块面板的故障指示灯，便于运维人员快速定位并处理问题。
2.5 与控制器的高效协同通信
IS220YAICS1A L模块通过GE专有高速串行总线与Mark VIe控制器实现无缝连接，支持数据的实时传输与指令的快速响应，信号传输延迟低于1ms，满足工业控制对实时性的严苛要求。模块支持热插拔功能，在系统不停机的情况下，可完成模块的更换与维护，避免因模块故障导致的生产中断，提升系统的可用性与连续性。
关键技术参数
输入通道
8路模拟输入，支持热电偶、RTD、4-20mA、0-10V
多类型信号兼容，适配不同场景传感器需求
输出通道
4路模拟输出，支持4-20mA电流输出、0-10V电压输出
满足多台执行器的同步控制需求
转换精度
输入A/D：16位，精度±0.1%；输出D/A：16位，精度±0.2%
确保信号采集与控制的高准确性
隔离性能
通道间隔离：250V AC；系统隔离：500V AC
强抗干扰能力，保障信号稳定与设备安全
支持传感器类型
热电偶：J、K、T、E、R、S、B型；热电阻：PT100、Cu50
覆盖工业常用温度测量传感器
电源输入
24V DC ±10%，功耗≤15W
宽电压适应范围，低功耗设计
工作环境
温度：-20℃ ~ +65℃；湿度：5% ~ 95%（无凝露）
适应恶劣工业现场环境
通信接口
GE高速串行总线（兼容Mark VIe系统）
与控制器高效通信，低延迟数据传输
安装方式
标准机架安装（适配Mark VIe I/O机架）
与GE控制系统无缝集成，安装便捷
防护等级
IP20（面板）
满足控制柜内安装的防尘需求
典型应用场景
4.1 电力行业——汽轮发电机组监测与控制
在火电厂汽轮发电机组控制系统中，IS220YAICS1A L模块是Mark VIe控制系统的核心I/O组件，负责采集发电机组的关键运行参数，包括汽轮机轴瓦温度（PT100热电阻信号）、蒸汽主汽门压力（4-20mA压力变送器信号）、发电机定子温度（热电偶信号）等，同时输出模拟信号控制汽轮机调速阀、抽汽阀等执行器的开度。模块将采集的精准数据传输至控制器，为转速调节、负荷控制提供依据，其稳定的输出性能确保执行器动作精准，保障发电机组在不同工况下的稳定运行。
4.2 石油化工行业——反应釜过程控制
在石油化工企业的化学反应釜控制系统中，模块承担着模拟量信号采集与控制的双重任务。一方面，采集反应釜内的温度（K型热电偶）、压力（差压变送器4-20mA信号）、液位（液位变送器4-20mA信号）以及进料流量（质量流量计信号）等关键工艺参数；另一方面，根据控制器的调节指令，输出4-20mA信号控制进料调节阀的开度、加热装置的功率以及搅拌电机的转速，实现对反应过程的闭环控制。模块的高抗干扰能力与精准控制性能，有效避免了工艺参数波动，提升了化工产品的质量稳定性。
4.3 冶金行业——轧钢生产线温度控制
在钢铁企业的热轧或冷轧生产线中，温度控制直接影响钢材的力学性能，IS220YAICS1A L模块在此场景中发挥着重要作用。模块通过热电偶采集钢坯加热炉内的温度信号、轧辊表面温度信号以及钢材出口温度信号，将数据实时上传至控制系统。控制器根据温度偏差计算调节量后，模块输出模拟信号控制加热炉燃烧器的燃油/燃气供给量或轧辊冷却系统的水量，确保钢坯加热温度均匀、轧后钢材温度符合工艺要求，提升钢材生产质量。
4.4 水处理行业——水质参数监测与调节
在工业污水处理或自来水厂的水质净化系统中，模块用于采集pH值（pH传感器4-20mA信号）、溶解氧含量（溶解氧变送器信号）、浊度（浊度仪信号）等水质参数，同时根据控制系统的指令，输出模拟信号控制加药泵的加药量、曝气风机的风量等。例如，当检测到污水pH值偏低时，模块输出信号增大碱液加药泵的流量，将pH值调节至达标范围，其精准的信号处理能力确保水质处理效果稳定，满足排放或使用标准。
