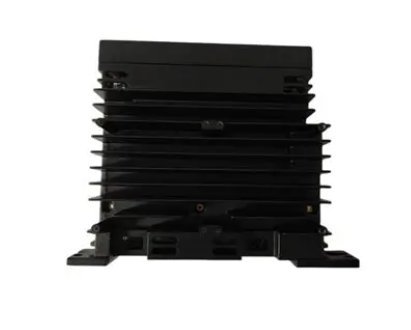

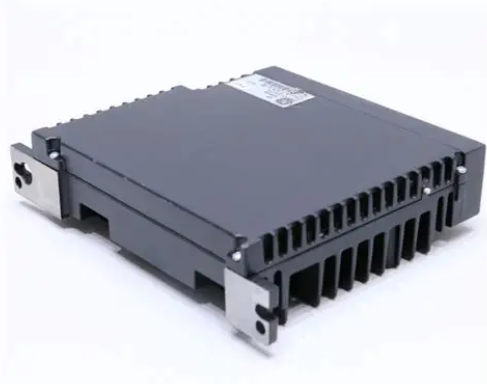

GE UCSC H1 IS420UCSCH1A-F-VO.1-A 控制器模块
产品详情
GE UCSC H1 IS420UCSCH1A-F-VO.1-A 控制器模块
模块基本概述
GE UCSC H1 IS420UCSCH1A-F-VO.1-A（以下简称“IS420UCSCH1A-F-VO.1-A模块”）是通用电气（GE）专为工业自动化高端控制场景研发的高性能控制器模块，隶属于GE UCSC（Universal Control and Safety Controller）系列核心组件，广泛应用于需要高精度、高可靠性控制的分布式控制系统中，如GE Mark VIe、Mark VIeS等主流控制系统架构。该模块作为系统的“控制核心”，承担着逻辑运算、过程控制、安全联锁以及设备协同管理等关键任务，通过对现场数据的实时分析与决策输出，实现对工业生产流程的精准调控，是保障复杂工业系统稳定、高效、安全运行的核心中枢。
其采用模块化设计与冗余架构理念，严格遵循IEC 61508等工业安全标准，具备极强的抗电磁干扰能力、宽范围环境适应性以及故障自恢复能力，能够从容应对电力、冶金、航空航天、高端制造等领域复杂恶劣的现场工况，是GE高端工业控制解决方案中不可或缺的关键设备。
核心功能与作用
2.1 高精度逻辑运算与过程控制
IS420UCSCH1A-F-VO.1-A模块搭载高性能多核工业处理器，具备强大的逻辑运算与数据处理能力，支持梯形图（LD）、功能块图（FBD）、结构化文本（ST）等多种国际标准编程方式，可灵活实现复杂的控制逻辑。在过程控制场景中，模块能够基于PID（比例-积分-微分）、模糊控制、预测控制等先进算法，对工业生产中的温度、压力、流量、液位等关键工艺参数进行精准调节，控制精度可达±0.1%，有效保障生产过程的稳定性与产品质量的一致性。例如在化工反应釜控制中，模块可根据实时采集的反应温度与压力数据，动态调整加热功率与进料速率，确保反应过程符合工艺要求。
2.2 安全联锁与故障保护
作为具备安全控制能力的控制器模块，其核心优势之一是完善的安全联锁功能，符合SIL 3（安全完整性等级）相关要求。模块内置独立的安全逻辑单元，能够实时监测工业系统中的关键安全参数（如超温、超压、设备异常停机等），当检测到参数超出安全阈值或设备出现故障时，可在毫秒级内触发联锁保护机制，快速输出紧急停车、切断能源、启动备用设备等控制指令，最大限度降低安全风险，避免事故扩大。例如在发电机组控制中，若模块检测到转子振动超标，将立即下发停机指令并切断燃油供给，防止机组损坏。
2.3 多设备协同与数据交互
模块具备丰富的通信接口与协议兼容性，不仅能够与现场各类传感器、执行器、变送器等设备实现无缝连接，采集实时运行数据，还能与上位机监控系统、其他控制器模块、数据服务器等进行高效数据交互，构建分布式协同控制网络。其支持GE专有SRTP协议、EtherNet/IP、Modbus TCP/IP、Profibus-DP等多种主流工业通信协议，可实现控制指令的快速下发、运行状态的实时反馈以及历史数据的同步上传，确保整个控制系统信息互通、协同工作。例如在钢铁轧钢生产线中，该模块可与多个区域控制器联动，协调轧机、输送辊道、矫直机等设备的运行节奏，提升生产效率。
2.4 冗余控制与高可用性保障
为应对工业控制中“单点故障”风险，IS420UCSCH1A-F-VO.1-A模块支持多重冗余配置，包括控制器冗余、电源冗余、通信链路冗余等。在双控制器冗余架构中，主控制器与备用控制器实时同步运行数据与配置参数，当主控制器出现硬件故障或软件异常时，备用控制器可在≤10ms内无扰切换，接管控制任务，确保控制过程不中断。同时，模块的电源接口与通信接口均支持冗余设计，进一步提升了系统的可靠性与可用性，满足连续生产行业（如电力、化工）对设备“零停机”的严苛需求。
2.5 在线诊断与远程维护
模块内置完善的自诊断与在线监测功能，能够实时监测自身硬件状态（如处理器温度、电源电压、接口连接状态）、软件运行情况（如程序执行状态、逻辑错误）以及连接设备的通信状态。当检测到异常时，模块会通过指示灯、通信接口输出详细的故障代码与诊断信息，并可联动上位机系统触发报警。此外，模块支持远程维护功能，运维人员可通过GE专用组态软件（如ControlST）远程访问模块，实现程序下载、参数修改、故障排查等操作，减少现场维护工作量，降低维护成本。
关键技术参数
核心处理器
双核工业级处理器，主频≥1GHz
保障复杂逻辑运算与多任务并行处理效率
内存配置
RAM：≥2GB；Flash：≥8GB
满足大容量程序存储与实时数据缓存需求
通信接口
4个EtherNet/IP接口、2个RS-485接口、1个USB调试接口
支持多链路通信与本地调试，提升连接灵活性
支持协议
GE SRTP、EtherNet/IP、Modbus RTU/TCP、Profibus-DP
兼容主流工业协议，适配多品牌设备与系统
I/O扩展能力
支持最多32个扩展I/O模块，数字量I/O：≤1024点；模拟量I/O：≤128点
可根据现场需求灵活扩展，适配不同规模控制场景
电源输入
24V DC ±15%，支持双电源冗余输入
宽电压范围适应现场电源波动，冗余设计提升供电可靠性
工作环境
温度：-40℃ ~ +75℃；湿度：5% ~ 95%（无凝露）；防护等级：IP20
适应极端工业环境，满足室内控制柜安装需求
安全等级
SIL 3（IEC 61508）；符合UL 508、CE认证
满足高安全需求场景，符合国际工业标准
安装方式
DIN导轨安装（35mm标准导轨）
标准化安装，便于集成与现场维护
典型应用场景
4.1 电力行业——大型发电机组控制
在火电厂、核电厂的大型发电机组控制系统中，IS420UCSCH1A-F-VO.1-A模块作为核心控制器，集成于GE Mark VIeS安全控制系统，负责发电机组的启停控制、负荷调节、转速稳定以及故障保护等核心任务。模块实时采集汽轮机、发电机的振动、温度、转速、油压等关键参数，通过精准的PID算法调节调速阀、励磁系统等执行机构，确保机组在不同负荷下稳定运行。当检测到如轴瓦超温、发电机失磁等故障时，模块立即触发安全联锁，快速切断相关系统，保障发电机组安全，避免重大设备损坏。
4.2 航空航天——地面试验台控制
在航空发动机、航天器部件的地面试验台中，对控制精度与数据可靠性要求极高，IS420UCSCH1A-F-VO.1-A模块凭借其高精度控制能力与稳定性能，成为试验台控制系统的核心。模块负责控制试验台的动力系统、液压系统、环境模拟系统等，精准调节试验过程中的压力、流量、温度等参数，模拟航空航天设备在不同工况下的运行环境。同时，模块实时采集试验数据并同步上传至数据采集系统，为设备性能分析与优化提供可靠依据，其冗余设计确保试验过程不中断，提升试验效率与安全性。
4.3 化工行业——连续化工过程控制
在大型化工企业的连续生产流程中（如乙烯裂解、聚酯合成），IS420UCSCH1A-F-VO.1-A模块承担着多变量协调控制任务。模块连接反应釜、精馏塔、换热器等设备的各类传感器与执行器，通过复杂的串级控制、前馈控制逻辑，稳定反应温度、压力、物料配比等关键工艺参数，避免因参数波动导致的产品质量下降或安全风险。例如在乙烯裂解过程中，模块可根据原料组分的变化，提前调整裂解炉的加热温度与进料速率，确保裂解产物的收率稳定，同时其安全联锁功能可在出现超压、泄漏等情况时快速触发紧急停车，保障生产安全。
4.4 高端制造——智能制造生产线控制
在汽车、电子等高端制造行业的智能制造生产线中，IS420UCSCH1A-F-VO.1-A模块作为生产线的“控制大脑”，实现对机器人、输送设备、加工机床等自动化设备的协同控制。模块通过EtherNet/IP协议与各设备实时通信，下发动作指令并接收运行状态反馈，协调各设备的运行节奏，实现工件的自动抓取、加工、检测与输送。同时，模块将生产线的运行数据（如产能、设备故障率、产品合格率）上传至MES（制造执行系统），为生产调度与优化提供数据支撑，提升生产线的自动化水平与生产效率。
安装与维护注意事项
5.1 安装规范
- 模块应安装在封闭的工业控制柜内，避免直接暴露在粉尘、潮湿、腐蚀性气体环境中；控制柜需具备良好的通风散热能力，若环境温度较高，应配置散热风扇或空调，确保模块工作温度不超过75℃。
- 安装位置需远离大功率变频器、电焊机等强电磁干扰源，模块与这类设备的距离应不小于1.5米；若无法避免近距离安装，需对模块的通信线路与电源线路进行屏蔽处理，屏蔽层单端接地。
- 采用35mm标准DIN导轨安装时，需确保导轨水平且固定牢固，模块两端与其他设备预留至少10cm的散热空间；接线时需严格按照模块端子定义操作，电源正负极严禁接反，通信线路需区分信号线与电源线，避免交叉干扰。
- 冗余配置时，主备控制器的安装位置应相对独立，避免因单一故障点影响两台设备；主备通信线路需采用不同路径布线，提升冗余链路的可靠性。
5.2 维护要点
- 日常维护需定期检查模块的运行状态，通过控制柜指示灯（电源灯、运行灯、故障灯）与组态软件监测模块的CPU负载、内存占用、通信状态等参数，若出现故障报警，需及时通过诊断日志查询故障原因并处理。
- 定期清理控制柜与模块表面的灰尘，保持散热通风口畅通；每季度检查一次模块的接线端子，确保接线牢固无松动，尤其是电源端子与通信端子，避免因接触不良导致故障。
- 模块的程序与配置参数需定期备份，建议每周备份一次，备份文件存储在独立的服务器中；进行程序修改或参数调整前，需先备份当前配置，避免操作失误导致系统故障。
- 避免在模块运行过程中插拔通信线缆或扩展模块，若需进行模块更换，需先切断模块电源，待电容放电完成（约30秒）后再进行操作；更换后的模块需重新加载配置参数并进行功能测试，确保正常运行。
- 每年度对模块进行一次全面性能检测，包括逻辑运算精度、通信延迟、冗余切换时间等指标，确保模块性能符合现场控制需求。
