GE UCSC H1 IS420UCSCH1A-B 通信处理模块
产品详情

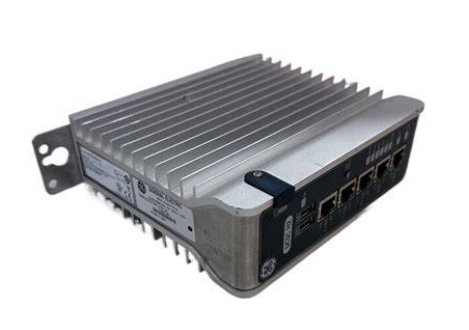

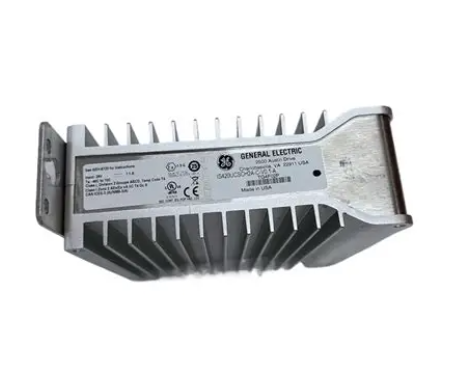

GE UCSC H1 IS420UCSCH1A-B 通信处理模块
模块基本概述
GE UCSC H1 IS420UCSCH1A-B（以下简称“IS420UCSCH1A-B模块”）是通用电气（GE）推出的一款高性能通信处理模块，主要应用于工业自动化控制系统，尤其是GE的Mark VIe等分布式控制系统中，承担着核心的通信交互与数据处理任务。该模块作为系统中各类设备、控制器与上位机之间的“通信桥梁”，能够实现多协议数据的转换、传输与整合，保障工业控制过程中数据传输的实时性、可靠性与安全性，为工业生产的稳定运行提供关键支撑。
其设计严格遵循工业级标准，具备较强的抗干扰能力、宽温运行范围以及高稳定性，能够适应冶金、电力、石油化工、造纸等复杂恶劣的工业现场环境，是GE工业控制系统中不可或缺的核心组件之一。
核心功能与作用
2.1 多协议通信转换与适配
IS420UCSCH1A-B模块最核心的功能是实现多种工业通信协议的兼容与转换。工业现场中，不同设备（如传感器、执行器、控制器、变频器等）可能采用不同的通信协议，如Modbus、Profibus、EtherNet/IP、TCP/IP等，该模块能够作为协议转换网关，将不同协议的数据流进行解析、转换与封装，确保各类设备之间能够实现“无障碍”通信。例如，可将传感器输出的Modbus协议数据转换为EtherNet/IP协议数据，传输至Mark VIe控制器，同时将控制器的控制指令转换为对应协议下发至执行器，实现数据的双向交互。
2.2 数据采集与实时传输
模块具备高效的数据采集能力，能够实时采集工业现场各类设备的运行参数（如温度、压力、流量、转速等）、状态信息（如运行、停机、故障等）以及控制指令执行情况，并通过稳定的通信链路将数据快速传输至上位机监控系统或控制器。其数据传输延迟低，能够满足工业控制对实时性的严苛要求，确保控制决策能够基于最新的现场数据，提升系统的控制精度与响应速度。
2.3 通信链路管理与冗余备份
为保障通信的连续性与可靠性，IS420UCSCH1A-B模块具备完善的通信链路管理功能。它能够实时监测通信链路的连接状态、信号质量与数据传输情况，当检测到链路故障（如断线、信号干扰等）时，可快速触发报警机制，向上位机或控制器发送故障信息，同时支持冗余通信链路的自动切换。在配置冗余链路的场景下，模块能够在主链路故障时，毫秒级切换至备用链路，确保数据传输不中断，避免因通信故障导致的生产停机或安全事故。
2.4 数据处理与过滤
模块内置高效的处理器，具备一定的数据处理能力，能够对采集到的原始数据进行筛选、过滤、汇总与初步分析。例如，可过滤掉因设备干扰产生的无效数据、剔除超出合理范围的异常数据，同时对同类数据进行汇总统计（如平均值、最大值、最小值等），减少上传至上位机的数据量，降低上位机的运算负荷，提升整个控制系统的运行效率。
2.5 系统诊断与状态监控
IS420UCSCH1A-B模块支持自诊断与外部设备诊断功能。模块能够实时监测自身的运行状态，如电源电压、处理器负载、通信端口状态等，当自身出现故障时，可通过指示灯或通信接口输出故障代码，便于运维人员快速定位问题。同时，模块还能对连接的下游设备通信状态进行诊断，及时发现设备通信异常，为设备的预防性维护提供依据。
关键技术参数
通信接口
EtherNet/IP、TCP/IP、RS-485、RS-232
支持多种主流工业通信接口，可根据现场需求灵活配置
支持协议
Modbus RTU/TCP、Profibus-DP、EtherNet/IP、GE SRTP
兼容GE自有协议与主流工业标准协议，适配多品牌设备
电源输入
24V DC ±10%
工业级宽电压输入，适应现场电源波动
工作温度范围
-40℃ ~ +70℃
满足极端工业环境下的稳定运行需求
处理器性能
32位高性能工业处理器，主频≥500MHz
保障多协议数据处理与实时传输的效率
数据传输速率
EtherNet接口：10/100Mbps自适应；RS-485：最高115200bps
根据通信链路类型提供不同速率，满足不同场景需求
冗余功能
支持双链路冗余、电源冗余
提升系统可靠性，避免单点故障导致通信中断
安装方式
DIN导轨安装
符合工业现场标准化安装需求，便于集成与维护
典型应用场景
4.1 电力行业——发电机组控制
在火电厂、水电厂的发电机组控制系统中，IS420UCSCH1A-B模块可集成至GE Mark VIe控制系统，负责连接发电机组的各类监测设备（如振动传感器、温度传感器、转速传感器）、执行机构（如调速阀、燃油阀）以及上位机监控系统。模块将传感器采集的机组运行数据实时传输至控制器，同时将控制器的控制指令下发至执行机构，实现对发电机组启停、负荷调节、故障保护等过程的精准控制，保障发电机组的稳定、高效运行。
4.2 冶金行业——钢铁生产流程控制
在钢铁生产的烧结、炼铁、炼钢、轧钢等环节，各类生产设备（如烧结机、高炉、转炉、轧机）分布广泛，且采用不同的通信协议。IS420UCSCH1A-B模块可作为区域通信枢纽，实现各设备与中央控制系统之间的数据交互，例如将轧机的轧制力、温度数据转换为统一协议传输至中央控制器，同时将中央控制器的轧制参数调整指令下发至轧机控制系统，确保钢铁生产流程的连续性与产品质量的稳定性。
4.3 石油化工行业——化工装置监控
在石油化工装置（如炼油装置、化工反应釜）中，现场环境复杂，存在易燃易爆、强腐蚀等风险，对设备的可靠性与安全性要求极高。IS420UCSCH1A-B模块凭借其工业级的防护性能与稳定的通信能力，可连接装置的压力变送器、液位计、流量传感器、安全阀等设备，实时采集装置的运行参数与安全状态，传输至紧急停车系统（ESD）与分布式控制系统（DCS），当检测到参数异常时，协助系统快速触发报警与紧急停车指令，避免安全事故的发生。
安装与维护注意事项
5.1 安装规范
- 模块应安装在通风良好、远离热源（如高温管道、加热器）与强电磁干扰源（如变频器、大功率电机）的位置，避免温度过高或电磁干扰影响模块性能。
- 采用DIN导轨安装时，应确保导轨固定牢固，模块与其他设备之间预留至少5cm的散热空间，防止散热不良导致模块故障。
- 接线时需严格按照模块引脚定义进行连接，尤其是电源正负极与通信线，避免接反导致模块烧毁；通信线应采用屏蔽线，并做好屏蔽层接地，减少信号干扰。
5.2 维护要点
- 定期检查模块的运行状态，通过模块指示灯（电源灯、通信灯、故障灯）判断模块是否正常工作，若出现故障灯常亮，需及时通过诊断软件查询故障原因。
- 定期清理模块表面的灰尘与杂物，保持散热通道畅通，避免灰尘堆积导致模块温度升高。
- 避免频繁插拔模块与接线，防止接口松动或损坏；在进行模块更换或维护前，需先切断模块电源，确保操作安全。
- 定期备份模块的配置参数，以便在模块故障时能够快速恢复配置，减少停机时间。
