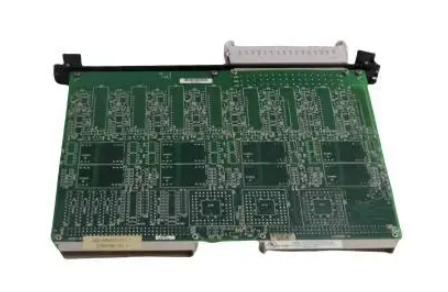

GE IC697VDD100 数字输入模块
产品详情
GE IC697VDD100 数字输入模块
核心基本参数
该模块的参数设计贴合工业现场的严苛需求，在信号兼容性、供电稳定性等方面表现突出，具体核心参数如下：
- 模块型号：IC697VDD100
- 所属系列：GE Fanuc Series 90-70
- 输入类型：直流（DC）数字输入
- 输入通道数：16 通道，采用分组设计，便于信号管理与故障排查
- 额定输入电压：24V DC，兼容 18V DC - 30V DC 宽电压范围，适应不同现场供电条件
- 输入电流：每通道典型值 7mA（24V DC 工况下），低功耗设计降低系统能耗
- 响应时间：≤1ms（默认设置），支持快速信号采集，满足高速控制需求，可根据实际应用通过软件微调响应参数
- 隔离方式：通道间光电隔离，隔离电压≥500V AC（rms），有效抑制电磁干扰（EMI）和共模干扰，保障信号传输稳定性
- 模块尺寸：符合 Series 90-70 系列标准尺寸，宽×高×深约为 35mm×130mm×150mm（具体以实物为准），便于在标准机架中安装布局
- 工作温度范围：0℃ - 60℃，适应工业现场高低温环境；存储温度范围：-40℃ - 85℃，便于运输与库存管理
- 湿度要求：5% - 95% 非凝露，可在潮湿工业环境中稳定运行
核心功能与特点
1. 高可靠性信号采集
模块采用光电隔离技术，将现场输入信号与 PLC 内部电路进行电气隔离，有效避免现场强电干扰、浪涌电压等对核心电路的损坏，同时降低干扰信号对采集精度的影响，确保数字信号（高电平“1”/低电平“0”）采集的准确性。每通道独立的信号处理电路，可防止某一通道故障对其他通道造成影响，提升模块整体运行可靠性。
2. 宽适配性与灵活性
支持 18V DC - 30V DC 宽电压输入，可适配工业现场常见的 24V DC 标准供电系统，无需额外配置专用电源，降低系统集成成本。16 通道的设计可满足中小型控制场景的信号采集需求，同时模块支持与 Series 90-70 系列的各类 CPU 模块、扩展模块无缝兼容，便于根据控制需求进行系统扩容与升级。
3. 快速响应与实时控制
≤1ms 的快速响应时间，能够及时捕捉现场信号的变化（如开关的通断、传感器的状态切换），将信号实时传输至 CPU 进行处理，确保控制系统能够快速做出响应，适用于流水线调速、设备启停控制等对实时性要求较高的场景。
4. 便捷的安装与维护
模块采用 Series 90-70 系列标准机架安装方式，通过卡扣与定位销实现快速固定，安装过程简单高效。模块正面配备清晰的通道状态指示灯（每通道对应一个 LED 灯），当通道有有效输入信号时，指示灯点亮，便于现场工作人员直观判断各通道的工作状态，快速定位故障通道，降低维护难度与时间成本。
5. 稳定的工业级设计
采用工业级元器件与强化外壳设计，具备良好的抗振动、抗冲击性能（符合 IEC 相关标准），可适应工业现场的复杂环境。宽温、宽湿度的适应能力，确保模块在高温车间、潮湿厂房等特殊场景下长期稳定运行，减少因环境因素导致的设备故障。
典型应用场景
IC697VDD100 凭借其稳定的性能与灵活的适配性，在各类工业自动化系统中承担信号采集的核心角色，典型应用包括：
- 制造业流水线控制：采集流水线中光电传感器、接近开关的信号，判断工件位置、数量等信息，为 CPU 控制传送带启停、机械臂动作提供输入依据。
- 机械设备状态监控：采集设备的限位开关、急停按钮、温度开关等信号，实时监测设备运行状态，当出现异常信号（如急停触发、超限位）时，及时反馈至控制系统，触发停机保护等动作。
- 能源与电力系统：采集配电柜中断路器、接触器的通断状态信号，实现对电力设备运行状态的实时监控与故障报警。
- 化工与冶金场景：在防爆、高温等特殊环境的外围辅助系统中，采集阀门开关状态、液位传感器信号等，为生产流程的精准控制提供数据支持（需配合相应的防爆措施）。
安装与接线规范
1. 安装注意事项
- 模块需安装在 Series 90-70 标准机架上，安装前确保机架接地良好，接地电阻≤4Ω，以增强抗干扰能力。
- 安装过程中避免剧烈碰撞，防止模块内部元器件损坏；模块之间应保留适当的散热空间，避免堆叠安装导致温度过高。
- 安装环境应远离强磁场、强电场（如大型变压器、电焊机），避免干扰信号影响模块正常工作。
2. 接线规范
- 模块电源端（V+、GND）需连接 24V DC 直流电源，确保电源极性正确，严禁反接，否则可能损坏模块。
- 数字输入信号接线：每通道的“IN”端子连接现场传感器或开关的信号输出端，“COM”端子为公共端，需与传感器或开关的负极（或公共端）可靠连接，形成完整的信号回路。
- 接线应采用屏蔽线或双绞线，屏蔽层一端接地，减少信号传输过程中的干扰；接线端子需拧紧，防止松动导致接触不良，引发信号异常。
常见故障与排查方法
某通道指示灯不亮，无信号输入
1. 现场传感器/开关故障；2. 接线松动或断线；3. 电源电压异常；4. 通道损坏
1. 检测传感器/开关是否正常工作；2. 检查该通道接线端子是否拧紧，线路是否导通；3. 测量电源电压是否在 18V DC - 30V DC 范围内；4. 更换通道测试，判断是否为通道故障
多通道信号异常
1. 模块电源故障；2. 公共端（COM）接线松动；3. 外部强干扰；4. 模块内部故障
1. 检查模块电源输入是否正常；2. 紧固公共端接线；3. 检查接地是否良好，远离干扰源；4. 更换模块测试，判断是否为模块故障
模块无法与 CPU 通信
1. 模块未正确安装到位；2. 机架总线故障；3. CPU 模块故障
1. 重新安装模块，确保卡扣卡紧；2. 检查机架总线连接器是否清洁、接触良好；3. 检测 CPU 模块运行状态
