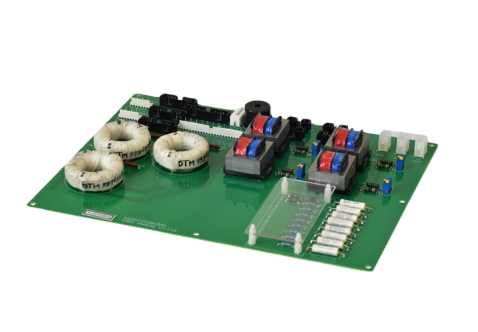

GE WES13-3 5167-0001-0210 机械继电器输出模块
产品详情
GE WES13-3 5167-0001-0210 机械继电器输出模块
模块概述
GE WES13-3 5167-0001-0210 机械继电器输出模块是通用电气（GE）针对工业自动化控制系统研发的专用执行层组件，主要用于将控制系统的弱电信号转换为强电控制信号，实现对电机、阀门、指示灯等外部执行器件的开关控制。该模块凭借稳定的机械继电器结构、宽适配的工作参数及可靠的工业级设计，广泛应用于电力、冶金、制造业、轨道交通等对控制精度和设备稳定性要求较高的领域，是工业控制系统中连接控制单元与执行机构的关键桥梁。
核心技术参数
型号标识
WES13-3 5167-0001-0210
GE 工业控制模块专用型号，包含产品系列、功能代码及版本信息
继电器类型
机械电磁继电器
采用触点机械接触式结构，具备明确的通断状态，抗干扰能力强
输出通道数
3路（标配）
独立通道设计，支持多设备同时控制，通道间电气隔离
控制信号输入
DC 24V 电平信号
兼容主流PLC及DCS的数字输出信号，输入电流≤10mA
负载电压范围
AC 24V-240V / DC 12V-240V
宽电压适配，可驱动交流或直流类型负载
单通道额定负载电流
5A（阻性负载）、2A（感性负载）
感性负载需匹配浪涌抑制元件，避免触点损坏
动作时间
吸合时间≤10ms，释放时间≤8ms
快速响应控制指令，满足中高速控制场景需求
工作环境温度
-20℃~+60℃
适应工业现场高低温恶劣环境，无冷凝
绝缘电阻
≥100MΩ（500V DC）
输入与输出间、通道间绝缘性能优异，防止漏电干扰
安装方式
35mm DIN导轨安装
符合工业标准安装规范，便于柜内集成与布线
核心特性与优势
1. 高可靠性机械结构
模块采用GE专用工业级机械继电器，触点采用银合金材质，具备优异的耐电弧性能和磨损抗性，额定操作寿命可达10万次以上（阻性负载条件下）。相较于固态继电器，机械继电器在过载能力、瞬时浪涌耐受及故障状态可视化方面更具优势，便于现场人员通过触点动作声音或指示灯快速判断工作状态。
2. 完善的保护机制
模块内置多重保护设计：输入侧具备反接保护，可防止因接线错误导致的模块损坏；输出侧集成过流保护与浪涌吸收电路，能有效抑制负载启停时产生的瞬时高压和大电流，延长继电器触点寿命。同时，模块整体采用密封式外壳设计，具备防尘、防油污能力，适应工业现场复杂的环境条件。
3. 便捷的集成与维护
模块采用标准化接线端子设计，输入输出接口清晰标注，支持快速插拔接线，降低安装失误率。正面配备独立的通道状态指示灯（红色：吸合；绿色：断开），可实时反馈各通道工作状态，便于故障排查。此外，模块体积紧凑，导轨安装方式节省控制柜内空间，适合高密度集成场景。
4. 广泛的兼容性
该模块可与GE系列PLC（如RX3i、VersaMax等）及主流品牌DCS系统无缝对接，输入信号兼容DC 24V标准电平，输出端可直接驱动各类工业负载，无需额外配置中间继电器或功率放大模块，简化了控制系统的设计与接线流程。
典型应用场景
- 电力系统：用于变电站二次回路中，控制断路器分合闸线圈、隔离开关驱动机构及信号指示灯的启停。
- 制造业生产线：驱动传送带电机、气动阀门 solenoid 线圈、加热装置等执行元件，实现工序自动化控制。
- 轨道交通：应用于地铁、轻轨的信号系统中，控制道岔转换机构、站台屏蔽门的开关动作。
- 冶金与化工：控制反应釜搅拌电机、物料输送泵、温度控制阀门等设备，适应高温、多粉尘的恶劣环境。
安装与接线注意事项
1. 安装前需确认模块供电电压与系统匹配，避免过压导致内部电路烧毁；
2. 输出端接线时需区分负载类型（阻性/感性），感性负载必须并联续流二极管，防止反向电动势损坏继电器触点；
3. 接线过程中需确保端子紧固，避免虚接导致接触电阻过大，引发端子发热；
4. 模块安装需远离强电磁干扰源（如变频器、大功率电机），必要时采取屏蔽措施；
5. 维护时需先切断模块供电及负载电源，避免带电操作引发触电或设备故障。
常见故障及排查方法
某通道指示灯不亮，负载不动作
输入信号未接入、接线虚接、继电器线圈烧毁
1. 用万用表测量输入端子电压，确认信号正常；2. 检查接线端子是否紧固；3. 更换模块通道或模块验证
指示灯亮，但负载不动作
负载故障、输出接线错误、继电器触点粘连或烧毁
1. 检测负载是否正常（如电机、阀门线圈通断）；2. 核对输出端接线；3. 断开负载后测量输出端子通断状态
模块发热严重
负载电流超过额定值、通风不良、端子虚接
1. 检查负载电流是否在规格范围内；2. 清理控制柜通风口，确保散热良好；3. 重新紧固接线端子
继电器频繁吸合释放
输入信号不稳定、电源电压波动过大
1. 用示波器观察输入信号波形，排除干扰；2. 测量供电电压，确保在额定范围内
