GE D20MIC10BASE-T 820-0756 以太网模块
产品详情

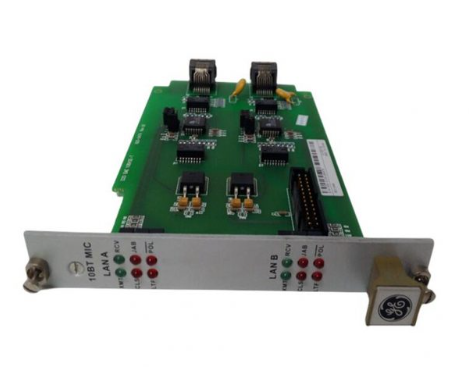

GE D20MIC10BASE-T 820-0756 以太网模块
模块基本概述
GE D20MIC10BASE-T 820-0756 以太网模块是通用电气（GE）针对工业自动化控制系统推出的专用通信接口模块，隶属于D20系列控制系统的核心组件范畴。该模块主要功能是为D20控制系统搭建稳定、高效的以太网通信链路，实现控制系统与外部设备、监控中心之间的数据交互，广泛应用于电力、化工、冶金等对工业通信可靠性要求极高的领域。其设计严格遵循工业级标准，能够适应复杂恶劣的工业现场环境，为控制系统的信息化、网络化运行提供核心支撑。
核心技术参数
2.1 通信参数
- 通信标准：遵循10BASE-T以太网标准，支持IEEE 802.3规范，确保与主流以太网设备的兼容性；
- 传输速率：10Mbps（固定速率），采用基带传输方式，保障数据传输的稳定性和实时性；
- 传输介质：支持非屏蔽双绞线（UTP）或屏蔽双绞线（STP），推荐使用符合CAT5及以上标准的线缆；
- 通信距离：使用双绞线时，最大传输距离可达100米，满足工业现场常见的布线需求；
- 接口类型：1个RJ45以太网接口，支持自动交叉（Auto-MDI/MDI-X）功能，无需手动切换直通线与交叉线。
2.2 电气参数
- 供电电压：通常与D20系列控制系统主机兼容，典型供电范围为DC 5V±10%，由系统背板统一供电；
- 功耗：待机功耗≤1W，工作功耗≤3W，属于低功耗工业模块，降低系统整体能耗；
- 隔离保护：具备2500V AC电气隔离功能，有效抵御工业现场的电磁干扰（EMI）和浪涌冲击，保护模块及后端设备。
2.3 环境参数
- 工作温度：-40℃~70℃，满足宽温工业环境要求，可在寒冷地区或高温车间稳定运行；
- 存储温度：-55℃~85℃，便于模块的运输和长期存储；
- 相对湿度：5%~95%（无凝露），适应潮湿的工业场景，如化工车间、水处理厂等；
- 防护等级：模块本体防护等级为IP20，安装于控制柜内时可实现更高的防护效果。
核心功能与特点
3.1 稳定的通信功能
该模块采用专用工业以太网芯片，具备数据帧优先级处理能力，可优先传输控制指令等关键数据，减少传输延迟。同时，支持CRC循环冗余校验功能，能够自动检测并丢弃错误数据帧，确保数据传输的准确性。在多设备联网场景下，其具备的冲突检测与避让机制，可有效降低网络冲突概率，保障通信链路的顺畅。
3.2 强大的兼容性与扩展性
作为D20控制系统的专用模块，其可无缝接入D20系列控制器的背板总线，无需额外配置复杂的接口协议。同时，支持与GE旗下其他工业通信设备（如PLC、HMI、数据采集终端等）的快速互联，也可通过标准以太网协议与第三方设备通信，提升系统的集成灵活性。模块支持最多32台设备的联网接入，满足中小型工业控制系统的通信需求。
3.3 工业级可靠性设计
除具备电气隔离和宽温适应能力外，模块还采用了防震动、防冲击的机械结构设计，符合IEC 60068-2系列机械环境试验标准，可抵御工业现场的震动和冲击影响。其引脚采用镀金工艺，提升了插拔寿命和接触可靠性，平均无故障工作时间（MTBF）可达100万小时以上，确保系统长期稳定运行。
3.4 便捷的诊断与维护
模块配备LED状态指示灯，包括电源指示灯（PWR）、通信状态灯（LINK）和数据传输灯（ACT），工作人员可通过指示灯直观判断模块的工作状态。同时，支持通过D20控制系统的组态软件进行远程诊断，可实时监测模块的通信速率、数据传输量、错误帧数量等参数，便于故障的快速定位和排查，降低维护成本。
典型应用场景
- 电力系统：用于火电厂、变电站的D20控制系统中，实现控制器与监控主机、继电保护装置、智能仪表之间的数据通信，传输发电参数、设备状态等信息，支撑电力系统的自动化调控；
- 化工行业：在化工生产装置的D20控制系统中，连接现场传感器、执行器与中央控制室的监控系统，实时传输温度、压力、液位等工艺参数，保障生产过程的稳定与安全；
- 冶金工业：应用于钢铁、有色金属冶炼的控制系统中，实现冶炼设备（如高炉、转炉）的运行数据采集与控制指令下发，提升冶炼过程的自动化水平；
- 水处理领域：在污水处理、自来水厂的D20控制系统中，连接水质监测设备与控制单元，实现水质参数的实时传输和处理设备的远程控制，保障水处理过程的达标运行。
安装与使用注意事项
1. 模块需安装在符合工业标准的控制柜内，避免直接暴露在阳光直射、雨水冲刷或粉尘密集的环境中；
2. 安装时需确保模块与D20控制器背板总线连接牢固，防止接触不良导致通信中断；
3. 布线时应将以太网线缆与强电线缆（如动力电缆）分开敷设，间距不小于30cm，避免电磁干扰；
4. 首次使用前需通过D20组态软件对模块进行参数配置，包括IP地址、子网掩码、网关等网络参数，确保与系统网络环境匹配；
5. 定期对模块进行维护，清理接口处的粉尘，检查指示灯状态和线缆连接情况，及时发现并处理潜在故障。
