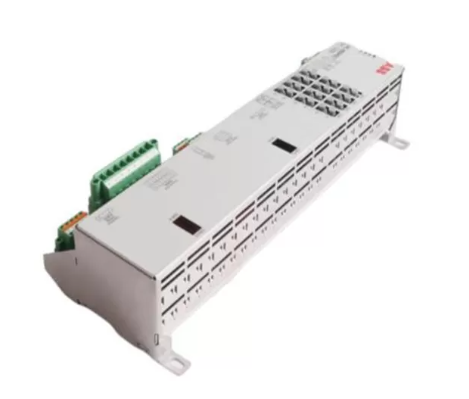

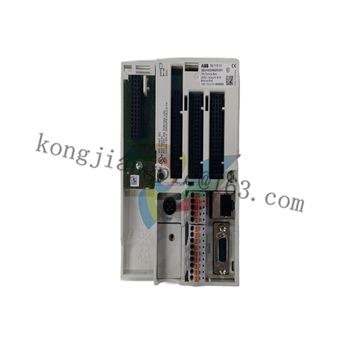

ABB XUD194 3BHE018137R0001 AC800PEC高性能控制器
产品详情
ABB XUD194 3BHE018137R0001 AC800PEC 高性能控制器
产品核心定位与应用场景
AC800PEC系列控制器的核心价值在于“实现复杂工业过程的集中管控与分散执行”，XUD194作为该系列的高性能型号，凭借强大的处理器性能与丰富的接口资源，承担着控制逻辑运算、现场信号处理、系统通信协调等核心任务。其定位是“中大型工业自动化系统的控制中枢”，既能作为独立控制器实现单机自动化控制，也能通过工业以太网接入分布式控制系统，实现多控制器协同工作，适配从单机设备控制到大型工厂级自动化的全场景需求。
典型应用场景分类：
- 电力行业控制：火电厂的锅炉燃烧控制、汽轮机调节、脱硫脱硝系统控制；水电站的水轮发电机组转速调节、闸门控制；变电站的综合自动化控制，通过精准的逻辑运算实现电力生产过程的安全稳定运行。
- 化工与石油化工：大型化工装置的反应过程控制（如聚合反应温度、压力闭环控制）、物料配比控制、联锁保护系统；石油炼制过程中的精馏塔控制、催化反应控制，确保生产过程符合工艺指标，避免安全事故。
- 冶金与建材：钢铁厂的高炉炼铁过程控制、转炉炼钢温度与成分控制、轧钢生产线速度同步控制；水泥厂的熟料煅烧控制、水泥粉磨过程控制，通过实时调节工艺参数提升产品质量与生产效率。
- 批处理过程控制：制药、食品饮料行业的批次生产过程控制，如药品合成的分步反应控制、食品加工的杀菌时间与温度控制，支持配方管理与批次数据追溯，满足行业合规性要求。
核心功能与技术优势
1. 高性能运算与实时控制能力
控制器搭载高性能32位嵌入式处理器，运算速度达数百MIPS，支持多任务并行处理，控制周期可低至1ms，能快速响应现场信号变化并执行控制逻辑。内置丰富的控制算法库，包括PID（比例-积分-微分）控制、模糊控制、预测控制等，可直接调用实现复杂过程的精准调节；同时支持用户自定义函数（如C语言、结构化文本ST），满足特殊工艺的控制需求。其实时性设计确保控制指令的快速执行，避免因运算延迟导致的工艺参数偏差。
2. 丰富的I/O接口与扩展能力
本体配备多种标准化接口，包括模拟量输入/输出（AI/AO）、数字量输入/输出（DI/DO）、脉冲输入（PI）等，可直接对接现场传感器（如温度、压力、流量传感器）与执行器（如阀门、泵）。支持通过PROFIBUS、PROFINET、EtherNet/IP等现场总线与I/O扩展模块连接，最大可扩展数百个I/O点，适配不同规模的控制需求。接口电路采用光电隔离设计，抗干扰能力强，能有效抵御工业现场的电磁干扰，确保信号传输的稳定性。
3. 高可靠性与冗余设计
采用工业级元器件与模块化结构设计，支持电源冗余、控制器冗余（热备）配置，当主控制器或电源出现故障时，备用单元可在毫秒级完成无扰切换，确保控制过程不中断，提升系统的可用性。控制器工作温度范围宽至-20℃~60℃，具备良好的抗振动、抗冲击性能，符合IEC 61131-2工业标准，可在恶劣的工业现场环境中稳定运行。同时，内置完善的自诊断功能，能实时监测自身硬件状态（如CPU、内存、接口），并通过通信接口输出故障信息，便于运维人员快速定位问题。
4. 灵活的通信与系统集成能力
支持多种工业通信协议，包括Modbus、PROFINET、EtherNet/IP、OPC UA等，可与ABB System 800xA、西门子WinCC、罗克韦尔FactoryTalk等主流监控系统无缝对接，实现控制数据与监控数据的双向传输。具备网关功能，可实现不同通信协议之间的转换，解决工业现场多品牌设备的通信兼容问题。通过工业以太网支持多控制器协同工作，实现控制任务的分布式分配，提升系统的扩展性与容错性。
5. 便捷的编程与运维支持
支持使用ABB Control Builder M或符合IEC 61131-3标准的编程软件（如CoDeSys）进行开发，编程方式包括梯形图（LD）、功能块图（FBD）、结构化文本（ST）等，工程师可根据习惯选择合适的编程方式。软件内置丰富的行业应用库与模板程序，可大幅缩短开发周期。同时，支持在线编程、在线调试与参数修改，无需中断控制过程；具备完善的故障记录与数据日志功能，可存储历史控制数据与故障信息，为工艺优化与故障追溯提供数据支撑。
关键技术参数
基本信息
型号/订货号
XUD194 / 3BHE018137R0001（AC800PEC系列）
核心运算
处理器
32位嵌入式处理器，运算速度≥500 MIPS
内存配置
RAM≥256MB，Flash≥128MB（支持扩展）
控制周期
最小控制周期1ms，支持多周期任务配置
I/O接口
本体接口
8AI（4-20mA）、4AO（4-20mA）、16DI（24V DC）、8DO（24V DC）、2个脉冲输入
扩展接口
2个PROFINET接口、1个EtherNet/IP接口、1个RS485接口（支持Modbus RTU）
电源参数
工作电压
24V DC（±20%波动范围），支持双电源冗余输入
功耗
典型值≤25W，最大功耗≤40W（含扩展模块）
环境与结构
工作环境
温度：-20℃~60℃，湿度：0~95%（无凝露），海拔≤2000m
防护等级
IP20（本体），安装于控制柜内使用
安装方式
35mm DIN导轨安装，支持垂直或水平安装
编程与协议
支持协议/标准
IEC 61131-3，PROFINET，EtherNet/IP，Modbus RTU/TCP，OPC UA
安装与集成要点
1. 安装规范
控制器需安装在符合工业标准的控制柜内，避免阳光直射、雨水冲刷、腐蚀性气体及强磁场干扰（如大型变压器、变频器）。安装时需确保与周围设备保持≥15mm的散热空间，控制柜内建议配备散热风扇或空调，将环境温度控制在60℃以下。采用35mm标准DIN导轨安装，安装时需将控制器卡紧，确保无松动，防止振动导致接线脱落或设备损坏。
2. 系统集成步骤
1. 硬件连接：接入24V DC电源（注意正负极极性），若配置冗余电源需分别接入两路独立电源；连接现场传感器/执行器至本体I/O接口，通过扩展总线连接I/O扩展模块；使用工业以太网电缆连接控制器与上位监控系统及其他控制器。
2. 软件配置：在Control Builder M中创建项目，添加XUD194控制器型号（通过订货号匹配），配置控制器IP地址、通信协议参数、I/O模块地址等基础信息；根据工艺需求配置控制任务（如控制周期、任务优先级）。
3. 程序开发：选用合适的编程方式（如FBD、ST）开发控制逻辑，调用内置算法库实现PID调节等功能；编写通信程序实现与上位系统及其他设备的数据交互；对程序进行语法检查与离线仿真。
4. 在线调试与运行：将程序下载至控制器（支持在线下载），通过软件监控控制变量与I/O状态；模拟现场信号测试控制逻辑的正确性，调节PID参数等控制参数；验证通信链路的稳定性，确保数据传输正常。
常见故障与排查方法
故障现象
可能原因
排查方法
控制器无法启动，电源指示灯不亮
电源未接入、电源线松动、电源模块故障、电压异常
用万用表测量电源输入电压是否在24V DC±20%范围内；检查电源线连接是否牢固，重新插拔并紧固端子；更换备用电源测试，若仍无法启动则需检修控制器电源模块。
通信中断，上位系统无法连接控制器
IP地址配置错误、通信线缆故障、通信协议不匹配、网络设备故障
核对控制器与上位系统的IP地址、子网掩码是否在同一网段；用网线测试仪检查通信线缆是否通畅；确认双方通信协议（如PROFINET、Modbus）配置一致；检查交换机、路由器等网络设备是否正常工作。
I/O信号无响应或采集异常
I/O接线错误、传感器/执行器故障、I/O模块故障、信号干扰
检查I/O信号线接线是否正确（如AI信号正负极、DI信号电源）；单独测试传感器/执行器，确认其输出信号正常；更换备用I/O模块测试，排除模块故障；检查信号线缆是否采用屏蔽线，屏蔽层是否可靠接地，减少电磁干扰。
控制逻辑执行异常，工艺参数偏差大
程序逻辑错误、控制参数设置不合理、处理器过载、传感器精度不足
通过编程软件在线监控程序执行过程，排查逻辑错误；重新整定PID等控制参数，确保与工艺匹配；检查控制器CPU占用率，若过高需优化程序（如拆分高优先级任务）；校准传感器，确保采集信号的精度。
冗余切换失败
冗余配置错误、备用控制器故障、冗余通信链路中断
核对冗余配置参数（如主备优先级、切换条件）；检查备用控制器运行状态，确保其无故障；检查主备控制器之间的冗余通信线缆，确保链路通畅。
维护与保养建议
为确保控制器长期可靠运行，建议制定定期维护计划（工业场景每3个月一次，关键控制场景每月一次），维护前需确保有备用控制方案，避免影响生产过程：
- 清洁与外观检查：用干燥的毛刷或压缩空气清除控制器表面及散热孔的粉尘，检查外壳是否有裂纹、变形，指示灯是否正常；检查接线端子是否松动、发热变色，若有则需重新拧紧。
- 电源与通信检查：测量电源输入电压是否稳定，冗余电源的切换功能是否正常；测试通信链路的稳定性，检查通信线缆接头是否牢固，通过上位系统查看通信丢包率。
- 程序与数据备份：定期备份控制器中的控制程序、配置参数与历史数据，存储在安全的设备中，避免因控制器故障导致数据丢失；核对备份数据与运行数据的一致性。
- 性能监测：通过编程软件监测控制器的CPU占用率、内存使用率、I/O模块状态等运行参数，若出现异常波动需及时排查原因；测试自诊断功能，确保故障检测的可靠性。
- 环境维护：检查控制柜内的温度、湿度，确保符合控制器工作环境要求；清理控制柜内的杂物，检查散热系统（风扇、空调）是否正常工作。
