ABB T3N225断路器
产品详情

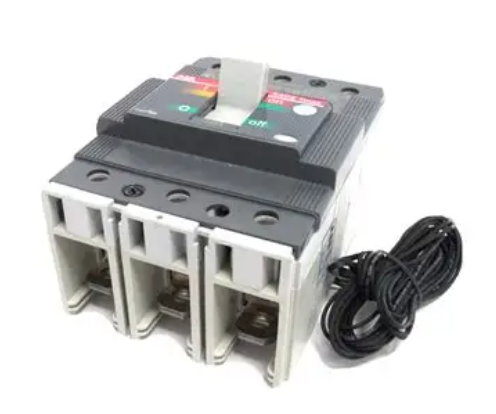

ABB T3N225断路器
产品核心定位与应用场景
塑壳式断路器的核心价值在于“电路安全卫士”——当配电回路出现过载、短路、接地故障等异常情况时，能在极短时间内自动分断电路，切断故障电流，避免设备损坏、火灾等安全事故的发生；同时在正常工况下，可作为手动操作的电源开关，实现回路的通断控制与隔离。T3N225作为额定电流覆盖中大功率范围的断路器，其定位是“低压配电系统的主保护与分支保护核心”，适用于额定电流225A及以下的交流配电回路，可灵活匹配不同功率等级的负载需求。
典型应用场景分类：
- 工业配电保护：作为工厂车间动力配电干线的主保护断路器，或大型电动机（如风机、水泵、压缩机）的控制保护开关，配合接触器实现“启动控制+故障保护”的集成方案，如汽车生产线的动力回路保护、冶金车间的辅助设备配电保护。
- 商业与民用建筑配电：在商场、写字楼、酒店等建筑的低压配电室中，作为楼层配电干线或重要负载（如中央空调机组、电梯系统）的保护开关，确保建筑配电系统的安全稳定，避免因电路故障影响正常运营。
- 数据中心与新能源领域：用于数据中心服务器机柜的电源分配回路保护，或光伏逆变器、储能电池组的输出回路保护，凭借高精度的保护特性，防止故障扩大影响核心设备运行，保障能源供应的连续性。
- 备用电源系统保护：在柴油发电机、UPS（不间断电源）的输出配电回路中，作为保护与隔离元件，确保备用电源切换时的电路安全，避免主备电源并联引发故障。
核心功能与技术优势
1. 精准多元的保护功能
T3N225断路器具备完整的保护功能体系，核心包括过载长延时保护、短路短延时保护、短路瞬时保护，部分型号可扩展接地故障保护（剩余电流保护）。其采用电子式脱扣器（或热磁式脱扣器），能根据故障电流的大小自动调整分断时间：过载时缓慢分断，避免误动作；短路时快速分断，最大限度减少故障影响。脱扣器参数可根据实际负载特性灵活调节，适配不同类型负载的保护需求，保护精度达±5%，远高于传统断路器。
2. 优异的高分断能力
采用ABB专利的双断点触头与迷宫式灭弧室结构，当电路发生短路时，触头快速分断产生电弧，灭弧室通过多个栅片将电弧分割、冷却，使电弧在10ms内迅速熄灭，分断能力可达100kA（具体值需参考额定电压规格），远高于常规配电回路的短路电流水平。这种高分断能力确保断路器在极端故障下仍能可靠分断电路，避免电弧外泄引发相间短路或设备烧毁，提升配电系统的安全冗余。
3. 可靠的机械与电气性能
触头采用银钨合金材质，具备优异的耐磨损、耐电弧侵蚀性能，接触电阻小（≤50μΩ），导电效率高，可有效减少触头发热。断路器机械寿命达20000次以上，电寿命（额定负载下）达10000次以上，满足频繁操作场景的使用需求。同时，其操作机构采用储能式设计，分合闸动作迅速且稳定，不受手动操作力度影响，确保每次操作的可靠性。
4. 模块化与智能化扩展
采用模块化设计，支持多种附件扩展，如辅助触头、报警触头、分励脱扣器、欠压脱扣器等，可根据控制需求实现远程分合闸、故障报警、失压保护等功能。部分智能型型号配备通信模块，支持Modbus、Profinet等通信协议，可接入智能配电监控系统，实现断路器运行状态的实时监测（如电流、电压、故障类型）、参数远程设置与故障记录查询，为配电系统的智能化运维提供支撑。
5. 便捷的安装与操作
支持DIN导轨安装与螺栓固定安装两种方式，适配不同的配电箱安装场景，安装空间紧凑，可有效节省配电柜体容积。断路器正面配备清晰的操作手柄与状态指示（分闸/合闸/脱扣），手柄采用人性化设计，操作省力且手感清晰；脱扣后可通过手柄直接复位，无需额外工具，简化运维操作。
关键技术参数
基本信息
型号/规格
T3N225 塑壳式断路器（额定极限分断能力级别可选）
额定电气参数
额定工作电压（Ue）
AC 400V/690V（三相），AC 230V（单相）
额定电流（In）
整定范围：100A-225A（可通过脱扣器调节）
分断能力（Icu/Ics）
AC 400V时，Icu=50kA-100kA，Ics=Icu的50%-100%（根据型号分级）
保护特性
过载保护
长延时，整定电流1.05In-1.3In，延时时间可调节（1s-30s）
短路保护
短延时（5In-10In，延时0.1s-0.5s）+ 瞬时（10In-20In，瞬时动作）
机械参数
操作寿命
机械寿命≥20000次，电寿命≥10000次（In负载下）
操作方式
手动操作手柄，支持电动分合闸（加装分励/合闸线圈）
环境与结构
工作环境
温度：-25℃~70℃，湿度：0~95%（无凝露），海拔≤2000m
防护等级
IP30（本体），加装护罩后可达IP40
安装方式
35mm DIN导轨安装或螺栓固定安装
附件扩展
可选附件
辅助触头（2NO+2NC）、分励脱扣器、欠压脱扣器、通信模块
安装与接线要点
1. 安装规范
安装前需确认断路器型号、额定参数与配电回路需求匹配，尤其注意分断能力级别需满足所在回路的短路电流计算值。安装位置应避免阳光直射、雨水冲刷、腐蚀性气体及强磁场环境，与周围发热元件（如接触器、熔断器）保持≥20mm的散热距离，确保通风良好。采用导轨安装时，需将断路器卡紧在35mm标准导轨上，确保安装牢固无松动；螺栓固定时，拧紧力矩需符合说明书要求（M6螺栓拧紧力矩为8N·m），避免过紧损坏外壳。
2. 接线注意事项
1. 主电路接线：严格区分输入端（L1、L2、L3）与输出端（T1、T2、T3），不可反接，否则会影响保护功能。根据额定电流选用匹配的导线（225A额定电流推荐使用50mm²铜芯导线），导线剥线长度需符合端子要求（约10mm），确保导线完全插入端子内并拧紧，避免接触不良产生发热。
2. 附件接线：分励脱扣器、欠压脱扣器的电源电压需与线圈额定电压一致，接线时需接入控制回路的专用熔断器（1A-2A），防止附件故障引发控制回路短路。辅助触头接线需根据控制逻辑接入信号回路，导线截面积选用1.5mm²铜芯线即可。
3. 接地保护：断路器外壳若设有接地端子，需可靠接地（接地电阻≤4Ω），尤其在潮湿或多粉尘环境中，防止外壳带电引发安全事故。
4. 参数设置：安装完成后，需根据负载特性调节脱扣器参数（如过载长延时电流、短路短延时电流及延时时间），确保保护功能精准匹配负载需求，避免误保护或保护不足。
常见故障与排查方法
故障现象
可能原因
排查方法
断路器无法合闸
脱扣器未复位、电路存在故障、操作机构卡阻、附件故障
将操作手柄扳至“分闸”位置后再尝试合闸（复位脱扣器）；用万用表排查回路是否存在短路或接地故障；拆开断路器检查操作机构是否被异物卡阻；断开附件电源，单独测试断路器合闸功能，排除附件故障。
断路器频繁跳闸（过载保护）
负载电流超过额定值、过载保护参数设置过小、脱扣器故障
用钳形电流表测量负载电流，确认是否过载（如电机堵转、负载过大）；核对脱扣器过载整定电流，确保与负载额定电流匹配（通常为负载电流的1.1-1.2倍）；若参数正常仍频繁跳闸，需更换脱扣器。
断路器合闸后立即跳闸（短路保护）
主电路短路、接线错误（如相线与零线短接）、瞬时保护参数设置过小
断开负载，单独合闸断路器，若仍跳闸则为断路器自身故障；若合闸正常，逐一排查负载侧线路及设备，找出短路点；核对瞬时保护整定电流，确保符合回路短路电流要求。
断路器发热严重
接线松动、触头氧化或烧蚀、负载长期接近额定电流、散热不良
用红外测温仪检测接线端子温度，拧紧松动的接线；断电后检查触头表面，用砂纸打磨氧化或轻微烧蚀的触头；测量负载电流，若长期接近额定值，需考虑扩容；清理断路器周围杂物，确保通风散热良好。
远程控制无法分合闸
分励/合闸线圈故障、控制回路断路、电源电压异常
测量线圈电源电压是否正常；检查控制回路熔断器、导线及触点是否通路；测量线圈电阻，若电阻无穷大则线圈烧毁，需更换线圈。
维护与保养建议
为确保断路器长期可靠运行，建议根据使用环境与频率制定维护计划（工业场景每3个月一次，民用场景每6个月一次），维护前需先切断断路器上级电源，确保安全：
- 外观与清洁：用干燥的毛刷或压缩空气清除断路器表面及端子处的粉尘、杂物，检查外壳是否有裂纹、变形，标识是否清晰。
- 触头与接线检查：检查接线端子是否松动、发热变色，触头表面是否有烧蚀、氧化痕迹，若触头磨损超过1mm或烧蚀严重，需更换触头组件。
- 操作机构检查：手动操作分合闸数次，感受操作是否顺畅，有无卡阻或异响，检查手柄与机构连接是否牢固，复位弹簧是否变形。
- 脱扣器与附件检查：测试脱扣器保护功能（可通过模拟过载或短路信号），确保跳闸可靠；检查辅助触头、分励脱扣器等附件的接线是否牢固，功能是否正常。
- 智能功能检查：对于智能型断路器，通过监控系统检查运行参数是否正常，通信是否稳定，故障记录是否可正常查询。
