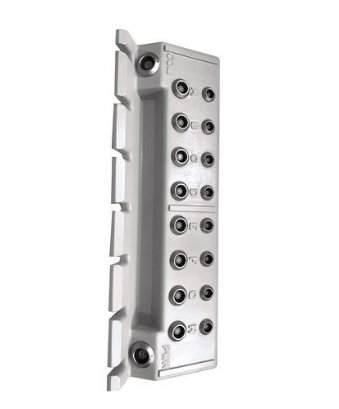

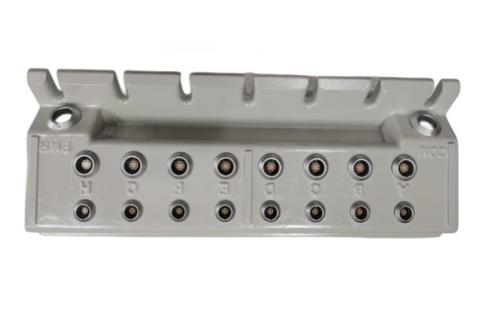

ABB 129740-002 134177-001智能 I/O 模块
产品详情
ABB 129740-002 134177-001智能 I/O 模块
模块概述
ABB 129740-002 和 134177-001 均为工业级智能输入/输出（I/O）模块，是ABB自动化控制系统中的核心外围组件。二者专为工业现场复杂环境设计，具备高可靠性、强抗干扰能力及灵活的配置特性，能够实现现场各类传感器信号的精准采集与执行器的可靠控制，为自动化生产流程的稳定运行提供关键数据传输与指令执行保障，广泛应用于电力、冶金、化工、制造业等多个工业领域。
核心功能特性
2.1 通用核心功能
- 智能信号处理：内置高精度信号调理电路与微处理器，可对模拟量信号（如电流、电压）进行滤波、放大及线性化处理，对数字量信号进行防抖与电平转换，确保信号传输的准确性与稳定性。
- 灵活通信兼容：支持与ABB主流PLC（如AC500、AC800M系列）及自动化控制系统进行无缝对接，兼容标准工业通信协议（如PROFINET、EtherNet/IP、Modbus等，具体协议支持需结合模块实际配置），实现数据的高速双向传输。
- 诊断与监控能力：具备完善的自诊断功能，可实时监测模块自身工作状态（如电源故障、通信异常）及通道状态（如短路、断路、信号超限），并通过通信总线将诊断信息上传至控制系统，便于运维人员快速定位故障。
- 工业级可靠性：采用宽温设计（通常支持-20℃~60℃工作环境），具备防电磁干扰（EMC）特性，符合IEC 61000系列工业电磁兼容标准，可适应粉尘、振动等恶劣工业现场环境。
- 便捷配置与维护：支持通过ABB专用组态软件（如Control Builder M）进行模块参数配置、通道映射及功能调试，模块自带状态指示灯（电源、通信、通道故障等），可直观反馈运行状态，降低维护成本。
2.2 模块专属特性（区分说明）
ABB 129740-002
- 典型定位为模拟量输入（AI）模块，专注于现场模拟量信号的采集。
- 支持多类型信号输入，常见兼容信号包括4~20mA直流电流信号、0~10V直流电压信号，可匹配压力传感器、温度变送器、液位传感器等主流工业传感器。
- 具备通道隔离功能，各输入通道之间及通道与模块电源之间采用光电隔离设计，有效避免信号串扰，提升抗干扰能力。
- 采样精度高，通常为16位或更高分辨率，确保对微小信号变化的精准捕捉，满足高精度测量场景需求。
ABB 134177-001
- 多配置为数字量输入/输出（DI/DO）混合模块，兼顾数字信号的采集与控制指令的执行。
- 数字量输入通道支持干接点、湿接点信号，可接入限位开关、接近开关等设备的状态信号，具备信号防抖时间可配置功能（如1ms~100ms）。
- 数字量输出通道采用继电器或晶体管输出方式（具体依型号而定），继电器输出支持交流/直流负载，晶体管输出适合高频开关控制场景，输出负载能力匹配工业标准执行器（如电磁阀、指示灯）。
- 部分型号支持通道诊断功能，可对输出通道的开路、过载状态进行监测，提升控制回路的可靠性。
关键技术参数
参数类别
ABB 129740-002（典型值）
ABB 134177-001（典型值）
模块类型
模拟量输入模块
数字量输入/输出混合模块
通道数量
8通道/16通道（具体以实物为准）
DI 8通道+DO 8通道/DI 16通道+DO 16通道（具体以实物为准）
输入/输出信号
4~20mA DC、0~10V DC
DI：干接点/湿接点（24V DC）；DO：继电器（AC 250V/5A，DC 30V/5A）或晶体管（24V DC/2A）
采样精度
±0.1% FS（满量程）
DI：响应时间≤1ms；DO：动作时间≤10ms（继电器）
供电电源
24V DC ±10%
24V DC ±10%
功率消耗
≤5W（空载）
≤8W（满载）
工作温度范围
-20℃~60℃
-20℃~60℃
防护等级
IP20（模块本身）、IP65（带防护外壳时）
IP20（模块本身）、IP65（带防护外壳时）
通信接口
PROFINET/EtherNet/IP
PROFINET/EtherNet/IP
安装与接线规范
4.1 安装要求
- 模块需安装在标准DIN导轨上（35mm），安装环境应通风良好，避免阳光直射、雨水浸泡及腐蚀性气体侵蚀。
- 模块之间应保留至少5mm的散热间隙，确保散热顺畅，防止因温度过高导致性能下降。
- 安装过程中需做好静电防护，操作人员应佩戴防静电手环，避免静电损坏模块内部电路。
4.2 接线规范
- 电源接线：严格区分模块电源正负极（L+接24V DC正极，M接负极），避免接反导致模块烧毁。
- 信号接线：模拟量信号线缆应采用屏蔽双绞线，屏蔽层单端接地（靠近传感器端）；数字量信号线缆需与动力线缆分开敷设，避免电磁干扰。
- 输出接线：数字量输出通道与执行器连接时，需根据执行器功率匹配合适的导线截面积，并加装浪涌抑制器（如继电器输出接续流二极管），保护模块输出回路。
- 接线完成后，需检查接线端子是否紧固，避免因接触不良导致信号异常或模块故障。
组态与调试要点
1. 软件准备：安装ABB Control Builder M或对应控制系统的组态软件，确保软件版本与模块固件版本兼容。
2. 模块添加：在组态软件中新建项目，根据模块型号（129740-002/134177-001）从设备库中添加对应模块，并配置通信参数（IP地址、子网掩码、网关等），确保与PLC或控制系统通信正常。
3. 参数配置：
129740-002：配置各通道信号类型（电流/电压）、采样周期、信号量程及报警阈值。
4. 134177-001：配置DI通道防抖时间、DO通道输出方式（常态开/常态闭）及故障诊断功能使能状态。
5. 调试验证：
模拟量输入：通过信号发生器向模块输入标准信号（如4mA、20mA），在组态软件中查看采集值，确认与输入信号一致。
6. 数字量输入/输出：通过短接DI通道模拟信号输入，观察软件中通道状态变化；通过软件下发DO控制指令，检查执行器动作是否正常，同时监测模块状态指示灯反馈。
