ABB A30-30-10RT 三极交流接触器
产品详情

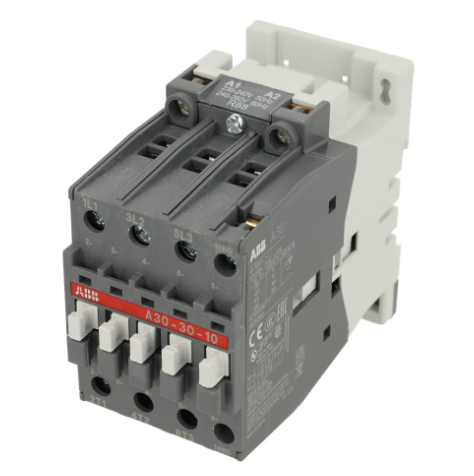

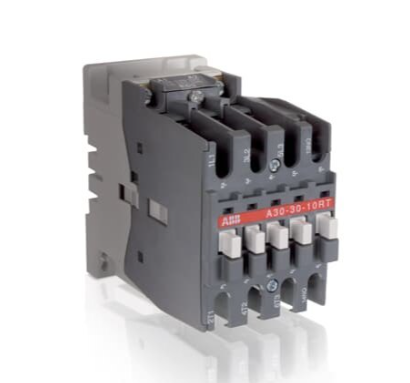

ABB A30-30-10RT 三极交流接触器
产品核心定位与应用场景
交流接触器的核心价值在于“安全、高效地控制大功率负载”——通过电磁线圈的通断电控制动、静触头的吸合与分断，从而实现对主电路的远程或自动控制，避免操作人员直接接触高压大电流电路，同时满足自动化系统对负载的时序控制需求。A30-30-10RT作为三极接触器，其定位是“中功率负载控制核心”，适用于额定电流范围内的三相交流负载控制，型号中“30-30-10”明确了其主触头与辅助触头的配置，“RT”则代表其采用交流操作线圈及特定安装形式。
典型应用场景分类：
- 电动机控制：作为风机、水泵、传送带电机的主控制开关，配合热过载继电器实现“启停控制+过载保护”的基础控制回路，如工厂车间的通风风机启停、污水处理系统的水泵控制；在机床设备中，控制主轴电机、进给电机的运行与停止。
- 电热设备控制：用于工业加热炉、电烤箱、恒温水箱等设备的加热元件供电控制，通过接触器的通断调节加热时间，实现温度的自动控制，如食品加工车间的烘干设备、实验室的恒温加热装置。
- 通用配电控制：在低压配电系统中，作为分支回路的控制开关，实现对特定区域或设备组的集中供电与断电控制，如建筑施工现场的临时动力配电箱、商场空调机组的电源控制。
核心功能与技术优势
1. 可靠的电磁操动与触头系统
接触器采用拍合式电磁机构，线圈通电后产生强磁场吸引衔铁，带动动触头与静触头快速吸合，接触电阻小，导电性能优异；线圈断电后，依靠复位弹簧实现触头快速分断。主触头采用银合金材质（AgCdO或AgSnO₂），具备良好的耐磨损、耐电弧性能，能有效承受负载接通瞬间的冲击电流与分断时的电弧侵蚀，确保长期频繁操作下的可靠性。
2. 高效的电弧熄灭能力
内置栅片式灭弧室，当触头分断产生电弧时，灭弧栅片将电弧分割成多个短弧，迅速降低电弧电压并冷却电弧，使电弧在极短时间内熄灭，避免电弧烧蚀触头或引发相间短路。该灭弧结构针对交流电弧的特性优化设计，分断能力符合IEC 60947-4-1标准，可安全分断额定电流10倍以上的短路电流（具体值需参考额定参数），提升电路运行安全性。
3. 模块化结构与灵活配置
采用模块化设计，主体结构分为电磁机构、触头系统、灭弧室三部分，便于维护与零部件更换。辅助触头可根据控制需求灵活扩展，除型号自带的1常开辅助触头外，还可通过加装辅助触头模块增加触头数量，满足复杂控制回路的信号传递需求（如自锁、互锁控制）。同时支持螺栓固定与DIN导轨安装两种方式，适配不同的配电箱安装场景。
4. 长寿命与低功耗特性
优化的机械结构设计降低了触头吸合与分断时的冲击力，机械寿命可达1000万次以上，电寿命（在额定负载下）可达100万次以上，满足频繁操作场景的使用需求。线圈采用高效电磁设计，运行功耗低，不仅节约电能，还能减少线圈发热，避免因过热导致的线圈烧毁故障，提升接触器整体寿命。
5. 良好的环境适应性与安全保护
外壳采用阻燃等级达UL94 V0的工程塑料，具备优异的绝缘性能与耐高温性能，防护等级达IP20，可有效防止手指或异物进入接触器内部。适应宽温工作环境（通常为-25℃~60℃），能在寒冷、高温的工业车间或户外配电箱中稳定运行，同时具备防振动、防冲击性能，符合工业现场的严苛使用条件。
关键技术参数
基本信息
型号/规格
A30-30-10RT（三极交流接触器）
主电路参数
额定工作电压（Ue）
AC 400V/690V（三相），符合低压配电系统标准
额定工作电流（Ie）
30A（AC-3使用类别下，Ue=400V时）
分断能力
Icu=10Ie（AC-3类别），可安全分断短路电流
线圈参数
线圈电压（Uc）
常规规格：AC 220V、AC 380V，可定制特殊电压
线圈功率
吸合功率约180VA，保持功率约20VA（不同电压规格略有差异）
操作频率
最高360次/小时（频繁操作），1200次/小时（短时重复操作）
触头配置
主触头
3极常开（3NO），用于控制三相主电路
辅助触头
1极常开（1NO），可扩展至最多4NO+4NC（通过加装模块）
环境与结构
工作环境
温度：-25℃~60℃，湿度：0~95%（无凝露）
防护等级
IP20（外壳），符合IEC 60529标准
安装方式
DIN导轨安装（35mm标准导轨）或螺栓固定安装
寿命参数
机械寿命/电寿命
机械寿命≥1000万次，电寿命（AC-3）≥100万次
安装与接线要点
1. 安装规范
安装前需确认接触器型号与负载参数匹配（如额定电流、电压与负载一致）。采用DIN导轨安装时，需将接触器卡紧在35mm标准导轨上，确保安装牢固无松动；螺栓固定时，拧紧力矩需符合说明书要求（通常为2.5~3N·m），避免过紧损坏外壳。安装位置应避免阳光直射、雨水冲刷及腐蚀性气体侵蚀，与周围发热元件（如熔断器、热继电器）保持≥10mm的散热距离，确保通风良好，防止接触器过热。
2. 接线注意事项
1. 主电路接线：三相电源线（L1、L2、L3）分别接入接触器主触头输入端（通常标记为“1L1、3L2、5L3”），负载端（如电动机）接入主触头输出端（标记为“2T1、4T2、6T3”），接线时需选用与额定电流匹配的导线（如30A额定电流推荐使用6mm²铜芯导线），并确保接线端子拧紧，防止接触不良产生发热。
2. 控制电路接线：线圈电源线接入线圈端子（通常标记为“A1、A2”），接线前需确认线圈电压与控制电源一致，避免接错电压导致线圈烧毁。辅助触头接线时，根据控制逻辑（如自锁控制需将常开辅助触头与启动按钮并联）接入控制回路，确保导线截面积≥1.5mm²铜芯线。
3. 安全接地：接触器外壳若设有接地端子，需可靠接地（接地电阻≤4Ω），尤其在潮湿或多粉尘环境中，防止外壳带电引发安全事故。
常见故障与排查方法
故障现象
可能原因
排查方法
线圈通电后接触器不吸合
线圈电压不符、线圈烧毁、控制回路断路、机械卡阻
用万用表测量控制电源电压是否与线圈电压一致；测量线圈电阻（正常应几十至几百欧，无穷大则线圈烧毁）；检查控制回路熔断器、按钮触点是否通路；拆开接触器检查衔铁是否被异物卡阻。
接触器吸合后噪音大
衔铁表面有油污或铁锈、复位弹簧过紧、线圈电压偏低
断电后清洁衔铁与铁芯接触面，去除油污与铁锈；检查复位弹簧是否变形，必要时更换；测量线圈两端电压，确保电压在额定值±10%范围内。
触头过热或烧毁
接线松动、触头氧化或烧蚀、负载过大、触头弹簧失效
拧紧接线端子，用砂纸打磨氧化的触头表面；检查负载电流是否超过接触器额定电流，必要时更换更大规格接触器；若触头弹簧弹力不足，需更换触头组件。
接触器分断后负载仍带电
主触头熔焊、灭弧室故障、辅助触头粘连
立即切断总电源，检查主触头是否因电弧熔焊在一起（若熔焊需更换触头或接触器）；检查灭弧室是否损坏，必要时更换；排查辅助触头是否粘连，确保分断可靠。
维护与保养建议
为延长接触器使用寿命，需定期进行维护保养，建议维护周期根据使用频率确定（频繁操作场景每3个月一次，常规场景每6个月一次）：
- 清洁：断电后用干燥的毛刷或压缩空气清除接触器表面及内部的粉尘、杂物，避免粉尘堆积导致绝缘性能下降。
- 触头检查：检查主触头与辅助触头表面是否有烧蚀、氧化痕迹，若烧蚀严重（触头厚度磨损超过1/3）需及时更换触头组件。
- 线圈检查：测量线圈电阻值，与说明书标准值对比，若偏差过大（如电阻值显著增大或无穷大），需更换线圈。
- 机械部件检查：检查衔铁、复位弹簧、触头弹簧的动作是否灵活，有无卡阻或变形，确保接触器吸合与分断顺畅。
