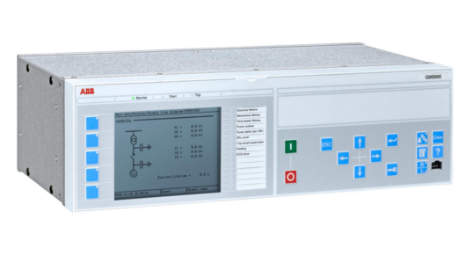

ABB SYN5302A-Z,V217 3BHB006716R0217 数字同步器
产品详情
ABB SYN5302A-Z,V217 3BHB006716R0217 数字同步器
产品核心定位与应用场景
数字同步器的核心功能是解决“多源动力协同”问题——在多台设备联合运行时，通过实时监测与调节，确保各单元的输出频率、电压相位、转速等关键参数保持一致，避免因参数偏差导致的设备冲击、功率振荡甚至系统崩溃。SYN5302A-Z,V217作为ABB专为中高压工业场景设计的产品，其定位是“高精度同步控制中枢”，一边连接现场设备的状态传感器（如转速传感器、电压互感器），一边对接PLC或DCS主控制系统，形成“监测-运算-调节”的闭环控制。
典型应用场景可分为三大类：
- 发电系统并联控制：在火电厂、水电站中，实现多台发电机组与电网的“准同期”并网——精确调节待并网机组的转速和电压，使机组与电网的频率、相位、电压幅值完全匹配后完成并网操作，避免并网瞬间的大电流冲击；在孤岛供电场景中，维持多台发电机间的功率均衡分配。
- 工业驱动同步控制：冶金行业的冷轧/热轧生产线中，控制多台辊道电机的转速同步，确保钢板传输过程中无拉伸或褶皱；造纸行业的卷取机与放卷机之间，通过转速同步实现纸张张力稳定控制。
- 船舶与海洋工程：大型船舶的多台柴油发电机并联运行时，通过同步器实现动力系统的稳定协同；海洋平台的应急供电系统中，确保备用发电机能快速与主电网同步切换。
核心功能与技术优势
1. 高精度数字化同步检测与调节
设备采用32位高性能微处理器，搭载ABB专有同步算法，可实时采集多路电压（0-1000V AC）、转速（0-10000rpm）信号，采样频率高达1kHz，频率测量精度达±0.001Hz，相位测量精度达±0.1°。针对不同工况，内置“准同期”“自同期”两种控制模式：准同期模式通过精细调节转速和电压实现无冲击并网；自同期模式适用于紧急情况，快速将机组拉入同步，提升系统应急响应能力。
2. 多源信号兼容与自适应调节
支持多种类型输入信号，包括磁阻式转速传感器信号（0-10V DC）、电压互感器信号（100V/57.7V AC）、编码器信号（TTL电平），可直接对接不同品牌的现场设备，无需额外信号转换模块。同时具备自适应调节功能，能根据负载变化（如电网负荷波动、轧钢机负载突变）动态调整同步参数，确保在工况突变时仍维持同步精度，避免参数过调或失步。
3. 完善的安全保护与故障诊断
内置多重安全机制，包括过电压保护（输入电压超过1200V AC时自动切断信号回路）、过流保护、失磁保护、频率异常保护（当检测到频率超出45-55Hz范围时触发报警）。设备具备全面的故障诊断功能，可实时监测自身硬件状态（如电源、采样回路）及外部信号质量，通过LED指示灯和RS485通信接口输出故障代码（如“信号丢失”“同步超时”“硬件故障”），便于运维人员快速定位问题。
4. 灵活的通信与集成能力
配备RS485和Modbus RTU通信接口，可与ABB AC 800M、S7-1200等主流PLC及WinCC、Intouch等监控系统无缝对接，支持上传同步状态、运行参数及故障信息，同时接收上位机下发的控制指令（如“开始同步”“停止并网”）。设备支持参数本地配置（通过前面板按键）和远程配置（通过通信接口），满足不同运维场景的需求。
5. 工业级稳定性与环境适应性
采用全金属外壳与模块化设计，内部电路经过EMC（电磁兼容）优化，符合IEC 61000-4标准，可抵御工业现场的电磁干扰、电压波动。工作温度范围宽至-10℃~70℃，湿度适应范围0~95%（无凝露），可在高温、高湿、多粉尘的工业环境中稳定运行，防护等级达IP40（面板）/IP20（背板）。
关键技术参数
基本信息
型号/订货号
SYN5302A-Z,V217 / 3BHB006716R0217
电源参数
工作电压
24V DC（±20%波动范围），可选110/220V AC/DC
电源功耗
典型值≤15W，最大功耗≤20W
输入信号
电压信号
输入范围：0-1000V AC，频率：50/60Hz（自适应）
转速信号
支持磁阻式传感器（0-10V DC）、编码器（500-1024线）
信号精度
频率测量精度±0.001Hz，相位测量精度±0.1°
输出信号
控制输出
4-20mA模拟量输出（用于调节转速/电压），2路继电器输出（并网允许/故障）
通信接口
RS485，支持Modbus RTU协议，通信速率9600-115200bps
环境与结构
工作环境
温度：-10℃~70℃，湿度：0~95%（无凝露）
防护等级
面板IP40，背板IP20
外形尺寸
48mm×177mm×150mm（宽×高×深，标准19英寸机架安装）
控制模式
同步模式
准同期、自同期（可手动切换）
安装与集成要点
1. 安装规范
设备采用标准19英寸机架安装，安装深度需预留≥200mm（便于接线与散热）。安装位置应远离强磁场设备（如大型变压器、变频器）及高温热源（如散热风扇出风口），避免信号干扰与设备过热。接线时需严格区分“电源回路”“信号输入回路”“控制输出回路”，三根回路的线缆应分开敷设，信号线缆建议采用屏蔽双绞线，屏蔽层单端接地（接地电阻≤4Ω），防止电磁干扰。
2. 系统集成步骤
1. 硬件连接：将电压互感器信号接入“电压输入”端子，转速传感器信号接入“转速输入”端子，4-20mA调节信号接入“控制输出”端子，通过RS485线缆连接上位控制器，最后接入工作电源（注意正负极极性）。
2. 参数配置：通过设备前面板的“功能键+显示屏”配置基础参数——设定额定频率（50/60Hz）、电压等级（如10kV/6kV对应的互感器变比）、同步允许偏差（如频率偏差≤0.1Hz、相位偏差≤5°）、通信参数（波特率、地址）。
3. 联动调试：在上位机监控系统中配置通信链路，确保能实时读取同步器的“当前频率”“相位差”“同步状态”等参数；模拟待同步场景（如调节发电机转速），测试同步器是否能准确发出调节指令，验证“同步完成”信号是否正常触发。
4. 故障测试：人为模拟信号丢失、频率异常等故障，检查同步器是否能及时触发报警并输出故障代码，验证保护机制是否有效（如切断并网允许信号）。
常见故障与排查方法
故障现象
可能原因
排查方法
电源指示灯不亮，设备无响应
电源未接入、电源线松动、电源模块故障
用万用表测量电源输入端子电压是否正常；重新插拔电源线并紧固端子；更换备用电源测试，若仍无响应则需检修电源模块。
同步指示灯闪烁，无法完成同步
输入信号异常、同步参数设置不合理、负载波动过大
检查电压/转速信号是否正常（用示波器测量信号波形）；核对同步允许偏差参数是否过小（如频率偏差设为0.01Hz导致难以满足）；暂时降低负载，观察同步过程是否稳定。
上位机无法读取设备数据
通信线缆松动、通信参数不匹配、通信接口故障
检查RS485线缆的A/B线是否接反；核对同步器与上位机的波特率、地址、协议是否一致；用串口调试工具测试通信接口是否能正常收发数据，排除上位机软件问题。
同步完成后触发故障报警
并网瞬间冲击电流过大、过电压保护参数设置过低
测量并网瞬间的电流/电压峰值，确认是否超过保护阈值；适当调高超电压、过电流保护的触发阈值（需在安全范围内）；检查同步精度，确保并网时相位差确实在允许范围内。
