ABB REF615C-E HCFFAEAGABC2BAA11E馈线保护和控制
产品详情

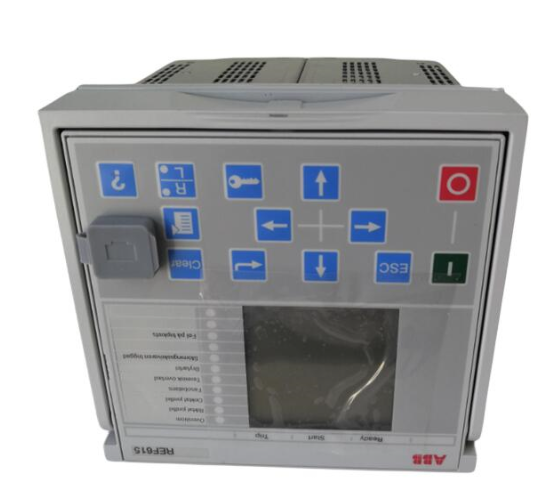

ABB REF615C-E HCFFAEAGABC2BAA11E馈线保护和控制
装置核心概述
ABB REF615C-E HCFFAEAGABC2BAA11E 是一款专为中低压配电系统设计的高精度、高可靠性馈线保护和控制装置。作为ABB Relion® 615系列的核心成员，该装置以“精准保护、智能控制、便捷运维”为核心定位，能够对馈线回路中的短路、过载、接地等故障进行快速检测与可靠切除，同时具备完善的控制功能和数据采集能力，为配电网络的安全稳定运行提供全方位保障。其适配场景广泛，涵盖工业企业配电系统、商业建筑供电网络、市政配电网等多种中低压配电环境，尤其适用于对供电连续性和可靠性要求较高的场合。
核心功能与技术特点
2.1 全方位保护功能
该装置集成了针对馈线回路的多重保护逻辑，可根据不同故障类型实现精准响应，最大限度减少故障影响范围：
- 短路保护：具备三段式过电流保护（速断、限时速断、过流）功能，可根据系统参数灵活设定保护定值，针对不同短路电流等级实现分级跳闸，既能快速切除严重短路故障，又能避免非故障区域误动。同时支持短路电流限制功能，配合断路器实现协同保护，降低故障电流对设备的冲击。
- 过载保护：采用反时限或定时限保护特性，可精准监测馈线回路的负荷电流，当电流持续超过额定值时，按照预设逻辑发出告警或跳闸指令，有效保护电缆、变压器等设备免受过载损坏，延长设备使用寿命。
- 接地故障保护：针对中性点直接接地、经消弧线圈接地等不同接地方式，配置相应的接地保护算法（如零序电流保护、剩余电流保护），能够快速检测单相接地等接地故障，尤其在小电流接地系统中，可通过选线功能精准定位故障线路，缩短故障处理时间。
- 特殊保护功能：具备过电压、欠电压保护，可防止电压异常对用电设备造成损害；支持重合闸功能（含检无压、检同期逻辑），适用于架空线路等易发生瞬时故障的场景，提高供电可靠性；部分型号还可扩展低频减载、高频切机等系统稳定控制功能。
2.2 灵活高效的控制功能
装置以微处理器为核心，实现对馈线回路的智能化控制，满足不同运行场景的操作需求：
- 本地与远程控制：支持通过装置面板按键、外接操作把手实现本地断路器分合闸控制，同时可通过通信网络接收远方控制指令，实现遥控操作，适配无人值守变电站或智能配电系统的运维需求。
- 逻辑控制功能：内置可编程逻辑控制器（PLC）功能，用户可通过图形化编程工具自定义控制逻辑，实现如联锁控制、备自投（ATS）逻辑、负荷转移控制等复杂功能，无需额外配置专用PLC，降低系统集成成本。
- 操作闭锁与防误：具备完善的操作闭锁功能，可根据开关位置、电压状态等信号实现分合闸闭锁，防止误操作；支持与五防系统联动，满足电力系统防误操作规范要求。
2.3 精准的数据采集与监测
装置具备高精度的模拟量和开关量采集能力，为配电网络的运行监控和数据分析提供可靠数据支撑：
- 模拟量采集：可采集三相电流、三相电压、功率因数、有功功率、无功功率、电度等电气参数，电流、电压测量精度可达0.2级，功率测量精度达0.5级，满足电能计量和运行监控的高精度要求。
- 开关量采集：可接入断路器位置、隔离开关位置、储能状态、告警信号等开关量信号，支持防抖处理和状态变位记录，确保信号采集的准确性和可靠性。
- 运行状态监测：实时监测装置自身运行状态（如电源状态、CPU运行状态、通信状态）及外部设备状态，当出现异常时及时发出装置故障告警信号，便于运维人员快速定位问题。
2.4 可靠的通信与组网能力
为实现与上级监控系统的信息交互，装置配置了丰富的通信接口和完善的通信协议，支持多种组网方式：
- 通信接口：标配RS485、以太网（RJ45）等通信接口，部分型号支持光纤通信接口，满足不同传输距离和抗干扰要求的组网场景。
- 通信协议：支持IEC 61850、IEC 60870-5-103、Modbus RTU/TCP等主流电力通信协议，可无缝接入SCADA系统、配电自动化系统（DAS）或智能电网调度平台，实现遥测、遥信、遥控、遥调（四遥）功能。其中IEC 61850协议支持GOOSE（面向通用对象的变电站事件）和SV（采样值）服务，可实现装置间的快速信息交互和数字化采样，适配智能变电站的建设需求。
2.5 高可靠性与易用性设计
装置采用工业级硬件设计和完善的软件容错机制，确保在复杂运行环境下的稳定可靠运行，同时注重运维便捷性：
- 硬件可靠性：采用模块化结构设计，电源模块、CPU模块、I/O模块、通信模块等可独立插拔，便于维护和更换；装置具备良好的电磁兼容（EMC）性能，符合IEC 61000系列标准，可抵御工业现场的电磁干扰；电源模块支持宽电压输入，适应不同供电环境。
- 软件与数据安全：具备完善的故障录波功能，可记录故障前后的电气量波形和开关量状态，为故障分析提供依据；支持事件记录功能，可存储操作事件、告警事件等信息，记录容量大且掉电不丢失；具备密码权限管理功能，防止非授权人员修改保护定值和控制逻辑，保障系统安全。
- 易用性设计：配备大尺寸液晶显示屏和人性化操作按键，支持中文界面，便于现场人员查看运行参数和操作；支持通过USB接口或通信网络进行固件升级和参数备份/恢复，简化运维流程；部分型号支持红外遥控操作，方便在开关柜内不便直接操作时使用。
技术参数概览
额定电压
控制回路：DC 24V/48V/110V/220V；交流采样：100V（线电压）、5A/1A（额定电流）
保护响应时间
速断保护响应时间≤20ms
测量精度
电流、电压：0.2级；功率、电度：0.5级
通信接口
1-2个RS485接口，1-2个以太网接口（支持IEC 61850）
工作环境
温度：-25℃~+70℃；湿度：5%~95%（无凝露）；海拔：≤2000m（超过需降容）
防护等级
面板：IP54；装置整体（安装后）：IP20
外形尺寸
标准19英寸机架安装，高度通常为4U或6U（具体以产品手册为准）
典型应用场景
1. 工业企业配电系统：用于工厂车间馈线回路保护，实现对电机、生产线等重要负荷的供电保护与控制，配合PLC逻辑实现负荷联锁控制，保障生产连续性。
2. 商业与民用建筑：适用于写字楼、商场、住宅小区的配电干线保护，通过精准的过载和接地保护，保障建筑内照明、空调、电梯等设备的安全运行，同时支持远程监控，降低物业运维成本。
3. 市政与公共设施：用于城市道路照明、污水处理厂、轨道交通配套配电系统等，通过备自投逻辑和远程控制功能，提高公共设施供电可靠性，减少因停电造成的社会影响。
4. 中压配电网：作为配电网馈线终端（FTU）的核心部件，实现对10kV/20kV配电网馈线的故障检测、隔离和恢复控制，支撑配电自动化系
安装与运维注意事项
- 装置安装需严格按照产品手册要求进行，确保安装牢固、接地可靠，避免与强干扰设备近距离布置，以保障电磁兼容性能。
- 首次投运前需进行全面的参数配置和功能测试，包括保护定值整定、逻辑控制回路校验、通信链路测试等，确保装置功能符合现场需求。
- 日常运维中应定期检查装置运行状态，包括面板指示灯、液晶显示、通信状态等，定期对装置进行清扫除尘，避免灰尘积累影响散热和绝缘性能。
- 定期备份装置参数和事件记录，便于故障分析和系统恢复；如需进行固件升级，需严格按照ABB官方提供的升级流程操作，避免升级失败导致装置故障。
