ABB DYTP600A 61430001-ZY信号处理器模块
产品详情

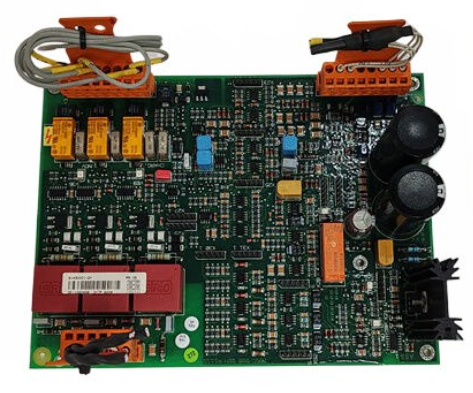

ABB DYTP600A 61430001-ZY信号处理器模块
模块核心功能
作为信号处理的关键单元，DYTP600A 61430001-ZY模块集成了多种实用功能，能够满足复杂工业场景下的信号处理需求，核心功能包括以下几方面：
1. 多类型信号采集与适配
模块支持模拟量、数字量等多种类型信号的输入，其中模拟量输入可适配4-20mA电流信号、0-10V电压信号等工业常用标准信号，同时能够兼容热电偶、热电阻等传感器输出的非标准信号，无需额外配置信号转换设备，极大简化了系统接线与调试流程。对于数字量信号，可实现开关量状态的精准采集，响应速度快，确保对现场设备运行状态的实时捕捉。
2. 高精度信号处理与转换
模块内置高精度信号调理电路和AD转换芯片，能够对采集到的原始信号进行滤波、放大、线性化等处理，有效抑制工业现场的电磁干扰、谐波干扰等噪声信号，提高信号的稳定性和准确性。AD转换精度可达16位及以上，确保将模拟信号精准转换为数字信号，为后续的系统运算和控制提供可靠数据依据。同时，模块还可根据需求将处理后的信号转换为不同标准格式输出，适配后续控制器或显示设备的接口要求。
3. 实时数据传输与通信
模块支持多种工业通信协议，如PROFINET、Modbus、Profibus等，能够快速实现与PLC、DCS、工业计算机等上位设备的数据交互。通信速率高，数据传输延迟低，确保现场信号处理结果能够及时反馈至上位系统，同时接收上位系统下发的控制指令，实现信号处理与系统控制的协同运作。
4. 故障诊断与自保护
模块具备完善的故障诊断功能，能够对自身硬件故障（如电源故障、通信故障、AD转换故障）以及输入信号异常（如信号过流、过压、断线）进行实时监测，并通过指示灯、通信报文等方式发出故障报警信号，便于工作人员快速定位故障点并进行处理。此外，模块内置过流、过压保护电路，当输入信号或电源电压超出安全范围时，能够自动切断相关回路，避免模块损坏，提高系统的可靠性和安全性。
关键技术参数
电源参数
输入电压
DC 24V ±10% 或 AC 220V ±10%（具体以实际型号为准）
功耗
≤5W，低功耗设计，降低系统能耗
模拟量输入
输入通道数
4路/8路（可选配），支持多通道同时采集
信号类型
4-20mA、0-10V、K型热电偶、PT100热电阻等
AD转换精度
16位，确保信号转换的高精度
采样速率
每通道100Hz，快速捕捉信号变化
数字量输入
输入通道数
4路/8路（可选配）
信号类型
干接点/湿接点，兼容NPN/PNP输出方式
通信参数
通信协议
PROFINET、Modbus RTU/TCP、Profibus-DP
通信速率
最高100Mbps（以太网协议）、最高12Mbps（Profibus-DP）
环境参数
工作温度
-20℃~60℃，适应恶劣工业环境
防护等级
IP20（模块本体），需安装在控制柜内使用
安装与调试要点
1. 安装规范
模块应安装在通风良好、无剧烈振动、无强电磁干扰的控制柜内，安装位置需远离大功率设备（如变频器、接触器），避免电磁干扰影响模块运行。安装方式采用标准DIN导轨安装，确保安装牢固，模块之间应预留至少5mm的散热空间，防止因散热不良导致模块过热。接线时需严格按照模块端子定义进行接线，确保电源正负极、信号输入输出线连接正确，避免接反或短路导致模块损坏。
2. 调试流程
调试前需检查模块电源电压是否正常，接线是否牢固无误。首先进行模块初始化配置，通过上位软件（如ABB Control Builder）连接模块，设置模块地址、通信协议、信号类型等参数；其次进行信号采集测试，接入标准信号源，检查模块采集到的信号值与实际信号值是否一致，若存在偏差，通过软件进行校准；最后进行通信测试，验证模块与上位设备之间的数据传输是否正常，确保故障报警功能能够正常触发。
适用场景与维护建议
1. 适用场景
该模块适用于各类工业自动化控制系统中需要进行信号采集与处理的场景，例如：电力系统中发电机、变压器的温度、压力等参数监测；冶金行业中高炉、转炉的液位、流量信号处理；化工行业中反应釜的温度、压力、浓度等参数采集与传输；建材行业中生产线的设备运行状态信号监测等。
2. 维护建议
为确保模块长期稳定运行，需定期进行维护：定期检查模块接线端子是否松动，若有松动及时紧固；定期清理模块表面及控制柜内的灰尘，保持良好的散热环境；定期对模块进行功能测试，检查信号采集精度、通信稳定性及故障报警功能是否正常；当模块出现故障时，应及时更换备用模块，故障模块交由专业人员进行维修，避免私自拆卸导致模块进一步损坏。
