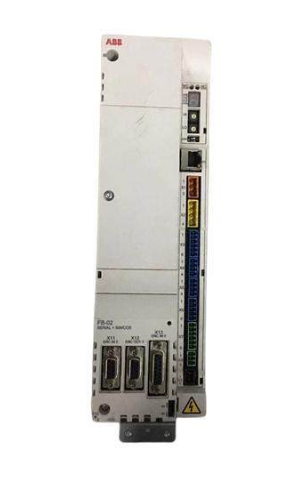

ABB PCD235C101 3BHE057901R0101扩展适配器
产品详情
ABB PCD235C101 3BHE057901R0101扩展适配器
核心功能与性能优势
1. 多维度接口扩展，提升系统接入能力
该扩展适配器具备丰富的接口扩展功能，可针对核心控制单元的接口短板进行精准补充。其支持数字量输入/输出（DI/DO）、模拟量输入/输出（AI/AO）接口的扩展，其中数字量接口可兼容干接点、湿接点等多种信号类型，模拟量接口支持4-20mA电流信号、0-10V电压信号等工业标准信号，能满足不同类型传感器、执行器的接入需求。通过单台适配器的扩展，可使控制单元的接口数量提升30%-50%，有效解决复杂工业场景下设备接入密集的问题。
2. 高速稳定通信，保障数据传输可靠
内置高性能通信处理芯片，支持多种工业通信协议的转换与传输，包括Modbus RTU/TCP、Profibus-DP、EtherNet/IP等主流协议，可实现不同通信标准设备间的无缝数据交互。通信速率最高可达100Mbps，数据传输延迟低于5ms，能快速响应控制指令与现场信号反馈，避免因数据传输滞后导致的控制精度下降问题。同时，采用差分信号传输技术，具备较强的抗电磁干扰能力，在工业强电磁环境下仍能保持通信的稳定性。
3. 灵活适配兼容，降低系统升级成本
采用标准化的硬件接口与模块化设计，可与ABB多款核心控制单元（如AC800M、S800系列等）实现即插即用的无缝对接，无需对原有控制系统进行大规模改造。同时，该适配器支持固件在线升级功能，可通过上位系统远程更新程序，以适配新的控制需求或通信协议，延长设备使用寿命，降低系统升级带来的成本投入。此外，其还具备宽电压输入特性，能适应不同工业场景的电源环境。
4. 智能诊断与保护，提升运维便捷性
内置完善的智能诊断功能，可实时监测接口连接状态、信号传输质量、电源运行参数等关键信息，当出现接口松动、信号异常、过电压、过电流等故障时，能快速触发报警机制，通过指示灯闪烁、故障代码输出等方式及时反馈故障信息。同时，具备过流保护、短路保护、浪涌保护等多重防护功能，可有效避免因外部故障导致的设备损坏，降低运维难度与成本。
关键技术参数
输入电源
直流24V±20%，纹波≤100mV
适配工业标准直流电源系统
扩展接口类型
8路DI、8路DO、4路AI、2路AO
可按需组合扩展，满足多场景需求
通信协议
Modbus RTU/TCP、Profibus-DP、EtherNet/IP
支持主流工业通信协议转换
通信速率
10/100Mbps自适应
适配不同带宽的通信需求
工作环境温度
-20℃-60℃
适应高低温工业现场环境
相对湿度
5%-95%，无凝露
耐受潮湿工业环境
防护等级
IP20（本体）、IP65（接线端子）
本体适用于控制柜内安装，端子耐受现场粉尘水汽
外形尺寸
120mm×80mm×35mm（长×宽×高）
结构紧凑，节省安装空间
结构设计与安装特点
采用模块化紧凑设计，整体体积小巧，重量仅0.5kg，可灵活安装于标准19英寸机柜或小型控制柜内，适配密集型安装场景。外壳采用阻燃ABS材质，具备良好的绝缘性能与机械强度，能有效抵御现场振动、冲击等不良因素。接线端子采用弹簧式压接结构，接线便捷牢固，可有效防止因振动导致的接线松动问题，同时支持快速插拔，提升安装与维护效率。
设备前端配备多色状态指示灯，包括电源指示灯、通信状态灯、接口运行灯等，运维人员可通过指示灯颜色及闪烁状态直观判断设备运行状态与故障类型，无需借助专业检测工具即可快速定位问题。此外，设备预留了散热孔，配合内部优化的散热结构，可确保设备在满负荷运行时温度稳定在安全范围内。
应用场景与典型案例
凭借灵活的扩展能力与稳定的性能，ABB PCD235C101 3BHE057901R0101扩展适配器广泛应用于各类工业自动化系统，主要场景包括：
- 电力行业：火电厂锅炉控制系统中，扩展温度、压力、流量等传感器接口，实现对燃烧过程的精准监测与控制；
- 冶金行业：钢铁企业连轧生产线，连接各类检测仪表与执行机构，扩展通信接口以实现与中控系统的实时数据交互；
- 化工行业：化工反应釜控制系统，扩展模拟量输出接口以控制阀门开度，同时通过协议转换实现与安全仪表系统（SIS）的联动；
- 智能制造：自动化生产线中，连接机器人、传送带、视觉检测设备等，扩展接口容量以实现多设备协同控制。
典型案例为某大型汽车零部件加工厂的自动化生产线升级项目，原有控制系统接口不足导致新增的12台视觉检测设备无法接入。通过部署3台ABB PCD235C101扩展适配器，不仅实现了所有检测设备的稳定接入，还通过协议转换实现了与原有PLC系统的无缝通信，生产线的检测效率提升25%，故障误报率降低40%。
运维与保养要点
为确保ABB PCD235C101 3BHE057901R0101扩展适配器的长期稳定运行，需遵循以下运维与保养规范：
1. 定期清洁：每月对设备表面、接线端子及散热孔进行清洁，使用干燥毛刷清除粉尘，避免粉尘堆积影响散热与信号传输；
2. 接线检查：每季度检查接线端子的紧固情况，重点排查振动较大区域的接线，防止因松动导致接触不良；
3. 通信测试：每半年对通信功能进行全面测试，通过上位系统检查数据传输的完整性与实时性，及时更新通信协议固件；
4. 电源监测：定期监测输入电源的电压稳定性，避免因过电压、欠电压导致设备损坏，建议配合稳压器使用；
5. 故障处理：出现故障报警时，先通过指示灯判断故障类型，再针对性检查接口连接、信号线路及电源，严禁在带电状态下插拔模块。
