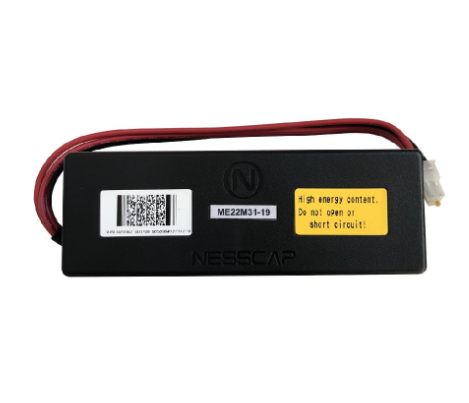

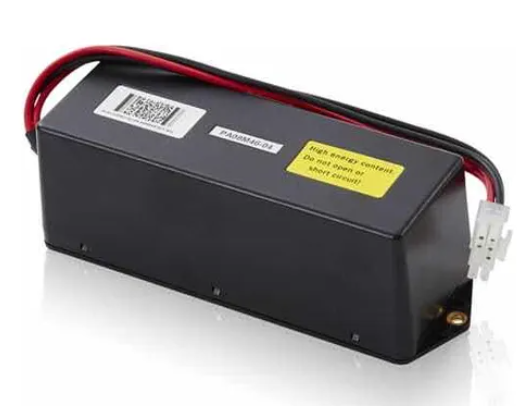

ABB 3HAC025562-001/06电容器单元
产品定位与核心价值
在ABB机器人及伺服控制系统中，3HAC025562-001/06电容器单元承担着“电能缓冲与电压稳定核心”的关键角色，其核心价值在于通过储能与滤波作用，平抑直流母线电压的波动，为功率模块提供持续、稳定的电能供给，具体定位可从三个层面展开：
1. 直流母线电压稳定：机器人在启停、负载突变或高速运动时，驱动系统会产生瞬时大电流，导致直流母线电压出现剧烈波动。该电容器单元可通过快速充放电，吸收或释放电能，将母线电压稳定在设定范围内，避免因电压过低导致的系统停机或电压过高造成的器件损坏。
2. 功率补偿与节能：在机器人运行过程中，当功率模块处于能量回馈状态（如机器人制动减速时），电容器单元可快速吸收回馈的电能并存储；当模块需要瞬时大功率输出时，再将存储的电能释放，补充电网供电的不足，减少电网的负荷冲击，同时提升系统的能源利用效率。
3. 谐波滤波与干扰抑制：功率模块在高频开关过程中会产生大量谐波，这些谐波会通过直流母线干扰整个控制系统。电容器单元具备良好的高频滤波特性，可有效抑制谐波信号，减少对控制系统中敏感电子元件的干扰，保障信号传输的稳定性与控制指令的精准执行。
核心功能特点
3HAC025562-001/06电容器单元基于ABB机器人系统的严苛运行需求设计，融合了先进的电容制造技术与工业级可靠性设计，具备以下突出功能特点：
- 优异的储能与充放电性能：采用金属化聚丙烯薄膜电容芯体，具有高介电常数与低等效串联电阻（ESR）特性，充放电响应速度快，可在毫秒级内完成能量的吸收与释放，满足机器人瞬时大功率波动的需求；电容容量稳定，在额定工作条件下容量衰减率低，确保长期使用中的性能一致性。
- 宽温域与长寿命设计：采用耐高温的电容材料与密封封装工艺，工作温度范围覆盖-40℃~85℃，可适应机器人控制柜内的温度变化环境；通过优化的热管理设计，有效降低电容工作温度，延长使用寿命，在额定工况下平均寿命可达10万小时以上，减少设备维护成本。
- 完善的安全保护机制：内置压力释放阀与自愈式保护结构，当电容因过压、过温或老化出现内部压力升高时，压力释放阀可及时泄压，避免出现爆裂等安全隐患；自愈式结构可在电容局部击穿时，通过金属化层的蒸发实现故障点隔离，保障电容的持续运行，提升系统可靠性。
- 高兼容性与标准化安装：专为ABB特定系列机器人（如IRB 4600、IRB 6700等）的驱动单元设计，电气参数与机械尺寸完全匹配，可直接替换原装部件，实现“即插即用”；采用标准化的端子接口与固定孔位，安装便捷，无需对控制柜结构进行改造。
- 低损耗与高稳定性：电容的介质损耗角正切值（tanδ）低，在高频工况下的能量损耗小，减少自身发热；具备良好的抗振动、抗冲击性能，可承受机器人运行过程中产生的振动冲击（符合IEC 60068-2系列标准），确保在恶劣工业环境下的性能稳定。
关键技术参数
型号标识
3HAC025562-001/06
ABB官方唯一型号编码，用于产品识别与采购
电容类型
金属化聚丙烯薄膜电容
高储能密度，低损耗，适合高频工况
额定容量
470μF ±10%
核心储能参数，确保电压稳定效果
额定电压
DC 900V
适配机器人驱动系统直流母线电压需求
额定纹波电流
10A rms（10kHz下）
承受高频纹波的能力，保障滤波效果
等效串联电阻（ESR）
≤50mΩ（10kHz下）
低ESR确保充放电响应速度与低损耗
介质损耗角正切值
tanδ ≤0.001（1kHz，25℃）
低介质损耗，减少自身发热
工作温度范围
-40℃ ~ 85℃
适应机器人控制柜内高低温环境
安装方式
螺栓固定（M6螺纹）
确保振动环境下的安装稳定性
外形尺寸
直径60mm × 高度100mm（不含端子）
适配机器人控制柜内的安装空间
安全标准
符合IEC 60384-16、UL 810标准
满足工业安全使用要求
适用行业与典型应用场景
3HAC025562-001/06电容器单元作为ABB机器人驱动系统的专用部件，其应用场景与机器人的应用领域高度绑定，核心适用行业及场景如下：
1. 汽车制造行业：适配ABB IRB 6700等重型机器人，用于汽车车身焊接、底盘装配等工序。在机器人高速运动与负载突变时，该电容器单元可稳定直流母线电压，确保焊接电流的稳定性与装配动作的精准性，避免因电压波动导致的焊接缺陷或装配误差。
2. 电子电器行业：用于ABB IRB 4600等高精度机器人的电子元器件装配、芯片焊接等场景。其优异的滤波性能可减少谐波对机器人控制系统的干扰，保障机器人末端执行器的定位精度，满足电子元器件微小安装间隙的需求。
3. 物流仓储行业：适配ABB码垛机器人与分拣机器人，在货物搬运、码垛等高频启停工况下，电容器单元可吸收制动回馈能量，减少电网冲击，同时稳定电压，确保机器人运动速度的一致性，提升仓储物流的自动化效率。
4. 金属加工行业：用于ABB机器人激光切割、打磨抛光等作业系统。在激光切割过程中，机器人的高速轨迹运动需要功率模块瞬时大功率输出，电容器单元可快速释放储能，保障切割速度与轨迹精度；在打磨抛光作业中，稳定的电压供给可确保打磨力度的均匀性。
5. 航空航天行业：适配ABB高精度机器人进行航空零部件的装配与检测。其高稳定性与长寿命特性可满足航空航天领域对设备可靠性的严苛要求，避免因电容故障导致的生产中断，保障零部件装配质量的一致性。
使用注意事项
3HAC025562-001/06电容器单元直接影响机器人驱动系统的稳定性与安全性，在安装、更换、维护过程中需严格遵循以下规范：
- 安装环境规范：电容器单元需安装在机器人控制柜内通风良好的位置，避免与功率模块、电阻器等高温器件直接相邻，安装距离应不小于15cm，确保散热良好；控制柜内需避免粉尘、油污、腐蚀性气体侵入，环境温度控制在-40℃~85℃，相对湿度不超过95%（无冷凝）；安装位置需远离振动源，若无法避免，应加装防震垫。
- 电气操作规范：安装或更换前必须切断机器人系统总电源，并用专用放电工具对直流母线电容进行放电（放电时间不少于5分钟），严禁在未放电状态下触碰电容端子，避免高压触电；接线时需严格区分电容正负极，对应连接直流母线的正负极，严禁接反，接线端子需用扭矩扳手按规定扭矩（通常为8N·m）拧紧，防止接触不良导致发热。
- 选型与替换规范：替换电容器单元时，必须选用与原型号（3HAC025562-001/06）完全一致的产品，严禁用不同容量、不同额定电压的电容替代，否则可能导致功率模块损坏或系统不稳定；替换前需确认新电容的生产日期与状态，避免使用过期或存放时间过长（超过2年）的电容，因电容长期存放可能导致容量衰减。
- 日常维护要点：每周定期检查电容器单元的外观，若发现电容外壳出现鼓包、变形、漏液或端子氧化腐蚀等情况，需立即停机更换；每月通过机器人控制系统监控直流母线电压的稳定性，若电压波动幅度超过±5%，需排查电容性能是否衰减；每季度清理电容表面的灰尘，确保散热良好，同时检查接线端子的紧固情况。
- 故障处理规范：当机器人出现“直流母线电压异常”“功率模块故障”等报警时，需将电容器单元纳入排查范围，通过专业仪器测量电容的容量与ESR值，若参数超出允许范围，需及时更换；更换后的废旧电容需按工业危险废弃物规定进行处理，严禁随意丢弃，避免电解液泄漏污染环境。
