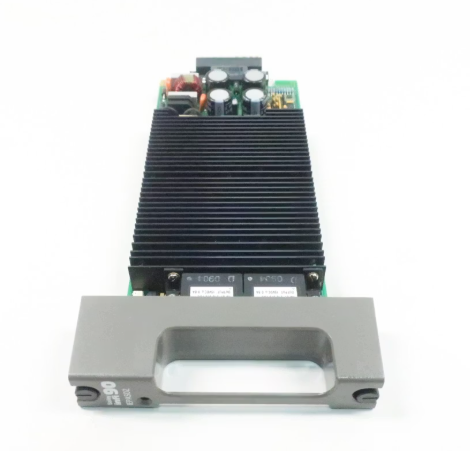

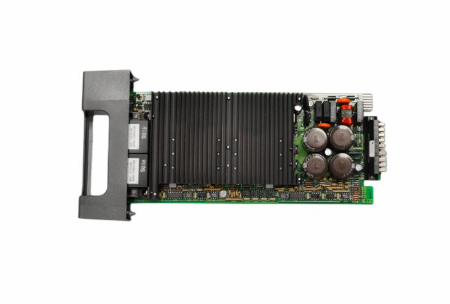

ABB IEPAS02功率模块
产品定位与核心价值
在工业电力电子系统中，IEPAS02功率模块承担着“电能转换核心”的关键角色，其核心价值在于将输入的电能（交流或直流）按照控制指令转换为负载所需的电能形式，同时保障转换过程的高效性与安全性，具体定位可从三个层面展开：
1. 电能形式的精准转换：作为功率变换的核心单元，可实现交流电与直流电之间的双向转换（整流或逆变），以及电压、频率的调节，满足不同工业负载（如电机、精密仪器）对电能形式的特定需求，例如将三相交流电整流为稳定的直流电供给变频器，或通过逆变将直流电转换为可调频调压的交流电驱动电机。
2. 功率传输的高效节能：采用先进的IGBT（绝缘栅双极型晶体管）或SiC（碳化硅）功率器件，结合优化的电路拓扑设计，大幅降低电能转换过程中的开关损耗与导通损耗，功率转换效率可达98%以上，有效减少能源浪费，符合工业节能降耗的发展需求。
3. 系统运行的安全保障：集成多重保护机制，实时监测模块的工作状态（如电流、电压、温度），当出现过载、过流、过压、过温、短路等异常情况时，能快速触发保护动作，切断功率输出或限制输出电流，避免模块及后端设备损坏，保障整个电力电子系统的安全稳定运行。
核心功能特点
IEPAS02功率模块融合了ABB在功率电子领域的深厚技术积累，针对工业场景的严苛需求进行优化设计，具备以下突出功能特点：
- 高功率密度与紧凑设计：采用扁平化功率器件封装与集成化电路设计，在有限的体积内实现高功率输出，功率密度可达5kW/L以上，有效节省控制柜内部安装空间，适配中小型工业设备的紧凑布局需求；模块采用标准化安装接口，便于快速集成与更换。
- 宽电压与宽负载适配：支持宽范围的输入电压（如三相AC 380V~480V或DC 500V~750V，具体以型号为准），能适配不同地区的工业电网环境；同时具备良好的负载适应性，可稳定驱动感性负载、容性负载及非线性负载，负载调整率低，输出电压/电流波动小。
- 先进的散热与热管理：采用高效散热基板与分布式散热结构，结合低损耗功率器件，有效降低模块工作温度；部分型号配备智能温控风扇，可根据模块温度自动调节风扇转速，既保证散热效果，又减少风扇运行噪音与能耗，适应不同工况下的散热需求。
- 完善的监测与诊断功能：内置高精度采样电路与信号处理单元，实时采集输入输出电流、电压、模块温度等关键参数；支持通过CANopen、PROFINET等工业总线将运行数据与故障信息上传至控制器或监控系统，同时通过模块表面的LED指示灯直观显示工作状态与故障类型，便于快速排查问题。
- 工业级可靠性与抗干扰：采用高等级功率半导体器件与工业级电容、电阻等元器件，经过严格的环境适应性测试，工作温度范围覆盖-20℃~65℃，湿度适应范围为5%~95%（无冷凝）；模块内部采用EMC优化设计，能有效抵抗工业现场的电磁干扰，通过IEC 61800-3等电磁兼容标准。
关键技术参数
模块型号
ABB IEPAS02
ABB官方唯一型号标识，用于选型与采购
功率等级
5.5kW~15kW（视具体子型号而定）
适配不同功率需求的工业设备
输入电压
三相AC 380V~480V（50/60Hz）或DC 500V~750V
宽电压输入，适配交流与直流供电场景
输出电压
0~输入电压有效值（可调）
支持电压连续调节，满足不同负载需求
额定输出电流
10A~30A（视功率等级而定）
持续输出的最大安全电流
峰值输出电流
额定电流的1.5~2倍（持续时间≤1s）
应对负载突变时的瞬时电流需求
功率器件类型
IGBT（或SiC，视子型号而定）
高开关频率，低损耗，适合高频功率变换
开关频率
2kHz~15kHz（可通过软件配置）
平衡转换效率与输出波形质量
转换效率
≥98%（额定负载下）
高效节能，降低运行成本
工作温度
-20℃~65℃
适应高低温工业环境
防护等级
IP20（模块本体）
适用于控制柜内安装，防止固体异物侵入
通信接口
支持CANopen、PROFINET
实现与控制系统的高速数据交互
适用行业与典型应用场景
IEPAS02功率模块凭借其高功率密度、高效节能、可靠稳定等特点，广泛应用于各类工业电力电子系统，核心适用行业及场景如下：
1. 智能制造行业：在工业机器人伺服系统中，作为功率驱动核心，将直流电转换为可调频调压的交流电驱动机器人关节电机，其高精度的电流控制能力确保机器人运动的平稳性与精准性；在数控机床中，为伺服主轴与进给系统提供功率支持，保障机床加工过程的高速与高精度。
2. 能源管理行业：在光伏逆变器与储能系统中，用于实现直流电与交流电的转换，将光伏组件产生的直流电逆变为交流电并入电网，或对储能电池的充放电过程进行精确控制，其高转换效率能提升光伏能源的利用率；在UPS不间断电源中，作为逆变单元核心，确保市电中断时快速切换至备用电源输出，保障负载供电稳定。
3. 轨道交通行业：在城市轨道交通的辅助供电系统中，用于将列车牵引电网的高压电转换为低压直流电，为列车的照明、空调、控制系统等辅助设备供电；在轨道车辆的制动能量回收系统中，实现电能的回馈与转换，提升能源利用效率。
4. 化工与冶金行业：在化工生产的风机、水泵变频控制系统中，作为功率变换单元，调节电机转速以匹配生产工艺需求，实现节能运行；在冶金行业的轧钢机传动系统中，提供稳定的功率输出，确保轧钢过程中电机转速的恒定，提升钢材加工质量。
5. 医疗设备行业：在大型医疗设备（如MRI核磁共振、CT扫描仪）的电源系统中，用于实现电能的精确转换与稳定输出，其低纹波、高稳定性的特点能保障医疗设备的成像质量与运行安全；在医疗急救设备（如呼吸机）的备用电源中，确保设备在突发断电时持续稳定工作。
使用注意事项
为确保IEPAS02功率模块及整个电力电子系统的长期稳定运行，在安装、接线、调试及维护过程中需严格遵循以下规范：
- 安装环境规范：模块需安装在通风良好、无粉尘、无腐蚀性气体、无易燃易爆物质的控制柜内，避免阳光直射与雨水冲刷；控制柜内需配备散热风扇或空调，确保环境温度控制在-20℃~65℃，相对湿度不超过95%（无冷凝）；模块与其他发热设备（如电阻器、变压器）的安装距离应不小于30cm，确保散热通道畅通。
- 电气连接规范：接线前必须切断系统总电源，并用万用表确认输入输出端无残留电压，避免触电或模块损坏；输入输出线缆需选用符合功率等级的铜芯电缆，线径规格参考产品手册（如10A模块选用2.5mm²线缆），并配备合适的断路器与熔断器；功率线缆与控制线缆需分开敷设，避免平行走线，控制线缆建议采用屏蔽线并可靠接地，减少电磁干扰；接线端子需用力拧紧，防止接触不良导致发热烧毁。
- 调试配置规范：调试前需确认模块型号与负载功率、输入电源匹配，检查接线是否正确无误；通过ABB专用调试软件或控制器对模块参数进行配置，包括输入电源类型、额定功率、开关频率、保护阈值、通信协议等；调试初期需进行空载测试，观察模块输出波形、温度及电流变化，确认无异常后再逐步增加负载至额定值，严禁带载直接启动调试。
- 日常维护要点：每周定期检查模块表面的LED指示灯状态，通过指示灯判断模块工作是否正常（如电源灯、运行灯、故障灯）；每月清理模块散热风扇与散热片上的灰尘，避免灰尘堆积导致散热不良；每季度检查一次接线端子的紧固情况与线缆绝缘层状态，发现松动或破损及时处理；定期通过监控系统查看模块运行参数（如温度、电流、电压），分析是否存在异常趋势。
- 故障处理规范：当模块出现故障报警时，应立即切断输入电源，通过故障指示灯或调试软件读取故障代码，对照产品手册排查故障原因（如过流故障需检查负载是否短路，过温故障需检查散热系统）；严禁在未排除故障的情况下强行启动模块；更换模块时，需确保新模块的型号、功率等级、固件版本与原模块一致，更换后需重新进行参数配置与空载测试。
