ABB 408368B IAM模块
产品详情

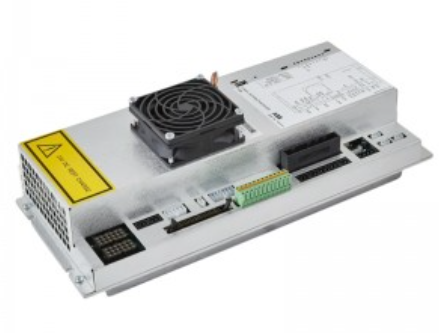

ABB 408368B IAM模块
产品定位与核心价值
在ABB AC800M等DCS控制系统架构中，408368B IAM模块承担着“模拟量信号采集前端”的核心角色，其核心价值在于解决工业现场模拟量信号的弱信号放大、干扰抑制与标准化转换问题，为控制器提供精准、稳定的数字化数据，具体定位可从三个层面展开：
1. 弱信号的精准采集与放大：工业现场传感器输出的模拟量信号多为微弱信号（如4-20mA电流信号、0-10V电压信号、Pt100电阻信号等），易受传输距离与电磁干扰影响。该模块通过内置高精度信号调理电路，对弱信号进行低噪声放大与线性校正，确保信号采集的准确性。
2. 信号的标准化转换与传输：将采集到的模拟信号（电流、电压、电阻等）转换为控制器可识别的数字信号，通过PROFIBUS DP或ABB专用总线与控制器实现高速通信，传输延迟控制在毫秒级，保障控制指令执行的实时性，为生产过程的精准调控提供数据基础。
3. 系统的灵活扩展与可靠监控：采用模块化与标准化设计，可直接挂载于ABB标准I/O机架，支持与系统内其他I/O模块、控制器无缝兼容，满足不同规模控制系统的I/O点数扩展需求；同时具备完善的自诊断功能，实时监控模块运行状态，提升系统运维效率。
核心功能特点
408368B IAM模块基于流程工业的严苛运行需求设计，融合了ABB在模拟量信号处理领域的技术积累，具备以下突出功能特点：
- 多类型信号兼容适配：支持多种模拟量输入信号类型，包括4-20mA直流电流信号、0-5V/0-10V直流电压信号、Pt100/Pt1000铂电阻信号、K/E型热电偶信号等；各通道可通过软件独立配置信号类型，无需更换硬件，适配不同传感器的信号输出需求。
- 高精度与高稳定性采集：采用16位AD（模数）转换芯片，电流/电压信号采集精度可达±0.1% FS（满量程），温度信号采集精度可达±0.2℃（Pt100，0-100℃）；内置温度补偿电路，可抵消环境温度变化对采集精度的影响，确保长期运行中的性能稳定性。
- 工业级抗干扰设计：各通道采用光电隔离与信号屏蔽技术，隔离电压可达2500V AC，有效抑制工业现场的共模干扰与差模干扰；模块符合IEC 61000-4系列电磁兼容标准，可在电机启停、高压设备运行等复杂电磁环境下稳定工作，避免干扰导致的信号失真。
- 完善的诊断与故障预警：具备通道级故障诊断功能，可实时监测传感器断线、短路、信号超量程等异常情况；通过总线将故障信息（如通道号、故障类型）上传至控制器与上位机监控系统，同时模块表面的LED指示灯直观显示各通道工作状态，便于运维人员快速定位故障。
- 便捷的安装与配置：支持35mm DIN导轨安装与机架式安装，适配标准工业控制柜；通过ABB Control Builder M编程软件进行参数配置（如信号类型、采样周期、报警阈值等），支持在线配置与修改，无需停机，提升系统调试与维护效率。
关键技术参数
模块型号
ABB 408368B
ABB官方唯一型号标识，用于选型与采购
输入通道数
8路独立模拟量输入通道
支持8个传感器信号同时采集，通道间相互隔离
支持信号类型
4-20mA DC、0-5V DC、0-10V DC、Pt100/Pt1000、K/E型热电偶
覆盖工业现场主流模拟量信号类型
采集精度
电流/电压：±0.1% FS；Pt100：±0.2℃（0-100℃）；热电偶：±0.5℃
高采集精度保障数据可靠性
AD转换分辨率
16位
高精度转换，减少信号量化误差
采样周期
10ms/通道（可配置，范围1ms-100ms）
支持根据需求调整采样速度，平衡实时性与系统负荷
隔离方式
通道间光电隔离，隔离电压2500V AC（1min）
强抗干扰能力，保护模块与系统安全
电源输入
DC 24V ±10%
宽电压输入，适配工业现场电源环境
工作温度范围
-20℃ ~ 60℃
适应高低温工业环境
通信接口
支持PROFIBUS DP、ABB S800 I/O总线
实现与AC800M等控制器的高速数据交互
防护等级
IP20（模块本体）
适用于控制柜内安装，防止固体异物侵入
适用行业与典型应用场景
408368B IAM模块凭借其多信号兼容、高精度采集、强抗干扰等特点，广泛应用于各类流程工业的模拟量信号采集环节，核心适用行业及场景如下：
1. 石油化工行业：在石油炼制、化工合成等生产过程中，用于采集反应釜的温度（热电偶信号）、压力（4-20mA压力变送器信号）、液位（0-10V液位传感器信号）及原料流量信号，将数据传输至AC800M控制器，实现反应过程的温度、压力闭环控制，确保生产工艺稳定，避免超温超压导致的安全事故。
2. 电力能源行业：在火力发电厂的锅炉控制系统中，采集锅炉汽包液位（差压变送器4-20mA信号）、过热蒸汽温度（Pt100信号）、炉膛压力信号；在变电站中，采集变压器油温（K型热电偶信号）、母线电压（0-5V电压信号），为电力系统的安全运行与负荷调节提供数据支撑。
3. 冶金建材行业：在钢铁厂的高炉炼铁过程中，采集高炉炉壁温度（Pt1000信号）、热风炉压力（4-20mA信号）、煤气流量信号；在水泥厂的回转窑控制系统中，采集窑体温度（热电偶信号）、生料浆流量信号，实现冶金、建材生产过程的精准调控，提升产品质量与生产效率。
4. 水处理行业：在污水处理厂的曝气系统中，采集曝气池溶解氧浓度（4-20mA溶解氧仪信号）、进水pH值（0-5V pH计信号）、污泥液位信号；在自来水厂的加药系统中，采集原水浊度信号，为水处理工艺的自动加药、曝气控制提供数据，确保出水水质达标。
5. 制药行业：在药品生产的发酵罐控制系统中，采集发酵液温度（Pt100信号）、pH值（4-20mA pH变送器信号）、溶解氧信号，通过控制器实现发酵过程的参数精准控制，保障药品生产的稳定性与安全性，符合GMP（药品生产质量管理规范）要求。
使用注意事项
为确保408368B IAM模块及整个控制系统的长期稳定运行，在安装、接线、调试及维护过程中需严格遵循以下规范：
- 安装环境规范：模块需安装在通风良好、无粉尘、无腐蚀性气体、无强电磁辐射的控制柜内，避免阳光直射与雨水冲刷；控制柜内温度需控制在-20℃~60℃，相对湿度不超过95%（无冷凝）；模块与变频器、大功率接触器等强干扰设备的安装距离应不小于20cm，必要时加装金属屏蔽板，减少电磁干扰。
- 接线操作规范：接线前必须切断模块电源及现场传感器电源，避免带电接线导致模块或传感器损坏；严格按照模块端子图区分电源端、信号输入端及公共端，电流信号需注意正负极性，热电偶信号需区分正负极与补偿导线类型（如K型热电偶用K型补偿导线），严禁接反；传感器线缆需选用屏蔽双绞线，屏蔽层单端可靠接地（接地电阻小于4Ω），与动力线缆分开敷设，减少干扰。
- 调试配置规范：调试前需确认模块型号与控制系统（如AC800M）兼容，通过Control Builder M软件对模块进行参数配置，包括各通道的信号类型、采样周期、报警阈值（如信号上限、下限）等；配置完成后进行单点测试，通过标准信号源模拟传感器信号，检查模块采集数据与标准信号的一致性；多通道测试时，需确保各通道信号无串扰，采集数据稳定。
- 日常维护要点：每周定期检查模块LED指示灯状态，通过指示灯（电源灯、通信灯、通道状态灯）判断模块运行状态，若某通道状态灯异常，需及时排查；每月清理模块表面及接线端子的灰尘，避免灰尘堆积导致接触不良；每季度检查一次接线端子的紧固情况，特别是振动较大的现场，需重新紧固螺丝；定期通过上位机查看模块采集数据的波动情况，分析是否存在传感器或模块性能衰减。
- 故障处理规范：当模块出现采集数据失真时，先检查传感器是否正常（用万用表测量传感器输出信号），再检查接线是否牢固、屏蔽是否良好；若出现通信故障，需检查通信线缆、总线地址配置及总线连接器状态；若模块指示灯全灭，需检查电源输入及保险管（若有）；更换模块时，需确保新模块型号、固件版本与原模块一致，更换后重新导入配置参数并进行测试。
