ABB MSR04X1 串行通信模块
产品详情

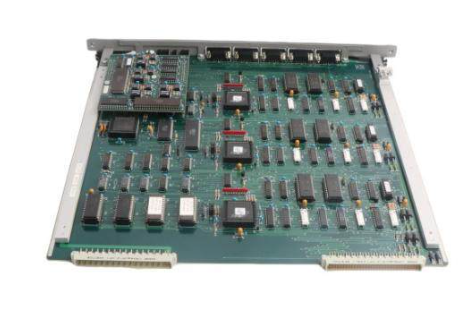

ABB MSR04X1 串行通信模块
产品定位与核心价值
在ABB自动化控制系统架构中，MSR04X1串行通信模块承担着“数据交互中枢”的关键角色，其核心价值在于打破不同设备间的通信壁垒，实现信息的高效、精准传输，具体定位可从三个层面展开：
1. 多设备通信适配：作为控制系统的通信扩展单元，可同时连接多个具备串行接口的现场设备（如智能仪表、变频器、传感器、条码扫描枪等），通过协议解析与转换，实现不同协议设备与ABB控制器（如AC500系列PLC）的无缝通信，解决异构设备联网难题。
2. 数据透明传输与处理：采用高性能通信处理器，实现串行数据的高速接收与转发，支持数据帧过滤、格式转换等功能，确保数据在传输过程中的完整性与实时性，为控制器的逻辑运算和上位机的监控管理提供精准数据。
3. 系统通信扩展与冗余保障：采用标准化模块设计，可直接挂载于ABB标准I/O机架或分布式I/O站，支持与系统内其他模块协同工作；部分应用场景下可配置通信冗余，提升系统通信的可靠性，避免因单一通信链路故障导致的生产中断。
核心功能特点
MSR04X1串行通信模块融合了ABB在工业通信领域的技术积累，基于严苛的工业场景需求设计，具备以下突出功能特点：
- 多协议兼容与灵活配置：支持RS232、RS422、RS485三种常用串行接口标准，兼容Modbus RTU、ASCII、DF1、PROFIBUS DP（从站）等主流工业通信协议；协议类型、通信参数（波特率、数据位、停止位、校验位）可通过软件灵活配置，适配不同设备的通信需求。
- 多通道并行通信：模块配备4路独立串行通信通道，每路通道均可独立配置通信参数与协议，支持多台设备同时接入并并行通信，通道间相互隔离，避免信号串扰，提升通信稳定性；单通道通信速率最高可达115200bps，满足中高速数据传输需求。
- 工业级抗干扰设计：每路通信通道均具备光电隔离保护功能，隔离电压可达2500V AC，有效抵抗工业现场的共模干扰与差模干扰；模块内部采用EMC（电磁兼容）优化设计，可通过IEC 61000系列电磁兼容标准测试，适应电机启停、高压设备运行等复杂电磁环境。
- 完善的诊断与故障处理：具备实时通信状态监测功能，可通过LED指示灯直观显示各通道的通信状态（如发送、接收、故障）；支持通过总线将通信故障信息（如断线、协议错误、超时）上传至控制器或上位机，便于运维人员快速定位与排查问题。
- 便捷的安装与集成：支持35mm DIN导轨安装，适配标准工业控制柜；采用弹簧压接或螺丝紧固接线方式，接线端子兼容0.5mm²~2.5mm²线径，接线操作便捷可靠；支持与ABB CODESYS等编程软件无缝集成，简化模块配置与程序开发流程。
关键技术参数
模块型号
ABB MSR04X1
ABB官方唯一型号标识，用于选型与采购
通信通道数
4路独立串行通信通道
支持4台设备同时并行通信
接口标准
RS232/RS422/RS485（每路可独立配置）
兼容绝大多数串行通信设备
支持协议
Modbus RTU/ASCII、DF1、PROFIBUS DP（从站）等
适配主流工业设备通信协议
通信速率
1200bps~115200bps（可配置）
满足不同场景下的数据传输需求
隔离保护
通道间光电隔离，隔离电压2500V AC（1min）
强抗干扰能力，保障通信安全
电源输入
DC 24V ±10%
宽电压输入，适配工业现场电源
工作温度
-25℃~60℃
适应高低温工业环境
防护等级
IP20（模块本体）
适用于控制柜内安装，防止固体异物侵入
安装方式
35mm DIN导轨安装
符合工业标准化安装需求
适用行业与典型应用场景
MSR04X1串行通信模块凭借其多协议兼容、多通道并行、高可靠性等特点，广泛应用于各类工业自动化系统的通信集成环节，核心适用行业及场景如下：
1. 能源电力行业：在变电站自动化系统中，用于连接电力仪表（如多功能电力监测仪、电能表）、保护装置等设备，通过Modbus协议采集电压、电流、功率等电力参数，传输至PLC或SCADA系统，实现电力系统的实时监控与能耗管理；在光伏电站中，连接逆变器、汇流箱等设备，采集发电数据并上传至监控平台。
2. 化工行业：在化工生产过程控制系统中，用于连接现场智能变送器（如压力变送器、液位变送器）、执行器、分析仪器等设备，通过串行通信将现场工艺参数（如压力、液位、温度、成分浓度）传输至控制器，同时将控制指令下发至执行器，实现生产过程的闭环控制；支持危险区域外的设备联网，提升系统安全性。
3. 制造业：在汽车零部件生产线中，用于连接变频器、伺服驱动器、条码扫描枪等设备，通过PROFIBUS DP或Modbus协议实现设备间的协同控制与数据交互，如采集生产线速度、设备运行状态、产品条码信息等，为生产调度与质量追溯提供数据支撑；在机械加工车间，连接数控机床的串行接口，实现加工程序的上传下载与设备状态监控。
4. 水处理行业：在污水处理厂自动化系统中，用于连接水质监测仪表（如pH计、溶解氧仪、浊度仪）、水泵变频器、阀门执行器等设备，采集水质参数与设备运行状态，传输至PLC实现加药系统、曝气系统的自动控制；通过与上位机通信，实现污水处理过程的远程监控与数据归档。
5. 物流仓储行业：在自动化立体仓库系统中，用于连接堆垛机的编码器、条码识别设备、输送线控制器等，通过串行通信传输位置信号、货物信息、设备启停状态等数据，实现堆垛机的精准定位与货物的高效分拣；在冷链物流中，连接温度传感器、温湿度记录仪，实时采集仓储环境参数并上传至监控系统。
使用注意事项
为确保MSR04X1串行通信模块及整个系统通信链路的稳定可靠，在安装、接线、调试及维护过程中需严格遵循以下规范：
- 安装环境规范：模块需安装在通风良好、无粉尘、无腐蚀性气体、无强电磁辐射的控制柜内，避免阳光直射和雨水冲刷；控制柜内温度需控制在-25℃~60℃，相对湿度不超过95%（无冷凝）；模块与变频器、大功率接触器等强干扰设备的安装距离应不小于20cm，必要时加装金属屏蔽板，减少电磁干扰。
- 接线操作规范：接线前必须切断模块电源及现场设备电源，避免带电接线导致模块或设备损坏；严格按照模块端子图区分电源端、通信信号线端（如RS485的A、B线，RS232的TX、RX线），严禁接反或短路；RS485总线布线需采用屏蔽双绞线，总线两端需加装终端匹配电阻（通常为120Ω），减少信号反射；屏蔽层需单端可靠接地，接地电阻小于4Ω，提升抗干扰能力。
- 调试配置规范：调试前需确认模块型号与控制系统兼容，通过ABB CODESYS等编程软件对模块进行参数配置，包括各通道的接口类型、通信协议、波特率、数据位、停止位、校验位等；配置完成后进行单通道通信测试，通过上位机或调试工具发送测试数据，检查模块接收与转发是否正常；多通道并行测试时，需确保各通道通信参数无冲突，避免数据传输混乱。
- 日常维护要点：每周定期检查模块LED指示灯状态，通过指示灯（电源灯、通道通信灯、故障灯）判断模块运行状态，若出现通信故障指示灯常亮，需及时排查；每月清理模块表面及接线端子的灰尘，避免灰尘堆积导致接触不良；每季度检查一次接线端子的紧固情况，特别是振动较大的现场，需重新紧固螺丝；定期备份模块配置参数，便于故障时快速恢复。
- 故障处理规范：当出现单通道通信故障时，先检查该通道的接线是否牢固、通信参数是否与设备匹配，再用万用表测量通信线路是否通断，最后更换设备测试是否为模块通道故障；若出现多通道同时故障，需检查模块电源输入是否正常、总线是否存在严重干扰；更换模块时，需确保新模块型号、固件版本与原模块一致，更换后重新导入配置参数并进行通信测试。
