ABB AF400-30 接触器
产品详情

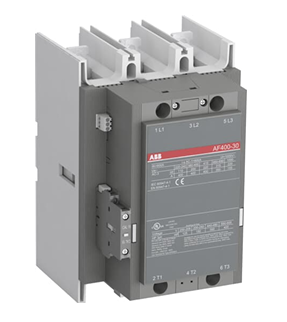

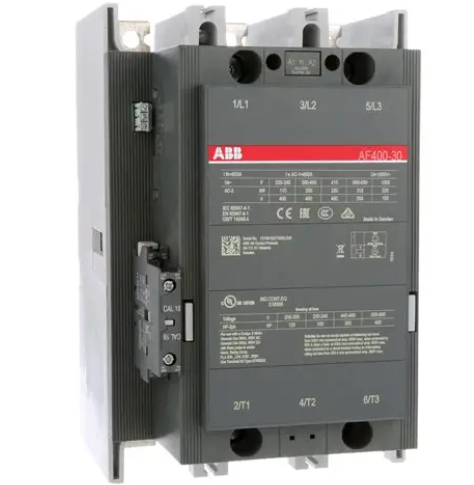

ABB AF400-30 接触器
产品概述
AF400-30 是ABB针对工业级大功率负载控制需求研发的交流接触器，型号中“AF”代表ABB标准交流接触器系列，“400”表示额定工作电流基准值，“30”代表3组主触点常开、0组主触点常闭的触点配置。该接触器采用“电磁操动-触点执行-灭弧防护”的一体化结构设计，核心作用是在控制信号的作用下，实现主电路的快速通断，从而控制大功率电机、变压器等负载的启停运行。其摒弃了传统接触器触点易磨损、灭弧效果差的缺陷，采用银合金触点材质与封闭式灭弧室设计，配合优化的电磁操动机构，可在额定电压下稳定承载超大电流，有效熄灭触点分断时产生的电弧，避免电弧烧蚀触点。同时，其标准化的安装尺寸与接线端子设计，兼容ABB全系列电机保护组件及控制模块，为大功率负载控制系统的灵活构建与集成提供支撑。
核心功能特点
1. 超大电流承载能力，适配大功率负载需求
接触器主触点采用高导电银镉合金材质，触点接触面积经优化设计，配合多点接触结构，大幅提升了电流承载能力，额定工作电流可达400A（AC-3使用类别下），可直接适配功率200kW以下的三相异步电机启动控制需求。主电路采用铜排式接线端子，支持最大50mm²截面积铜导线的连接，接触电阻≤100μΩ，在额定电流下运行时触点温升≤60K，远低于国家标准限值，有效减少电能损耗，避免因过热导致的触点熔焊故障。同时，接触器具备优异的短时耐受电流性能，额定短时耐受电流（Icw）达10kA/1s，可抵御电机启动时的6-8倍额定电流冲击，保障主电路安全。
2. 高效灭弧系统，保障分断安全可靠
针对大功率负载分断时产生的强电弧，接触器配备封闭式纵缝灭弧室，灭弧室采用耐弧陶瓷材质，内部设置多条金属灭弧栅片，可将电弧快速分割、冷却，实现电弧的快速熄灭。在AC-3使用类别下，接触器额定分断电流可达1000A，分断时间≤10ms，能有效避免电弧在触点间持续燃烧导致的触点烧蚀、绝缘击穿等问题。同时，灭弧室采用全封闭结构设计，可防止电弧外泄，避免对周边电气组件造成高温灼伤或电磁干扰，提升了整个控制系统的安全防护等级。
3. 优化电磁机构，实现低功耗稳定操动
接触器采用节能型电磁操动机构，通过优化电磁铁铁芯结构与线圈参数，在保证操动力矩的同时，大幅降低了线圈功耗。额定控制电压下，线圈吸合功耗≤800VA，保持功耗≤80VA，相比传统接触器节能40%以上，有效减少控制柜内的发热量，降低散热系统成本。电磁机构配备双线圈设计（吸合线圈+保持线圈），吸合时通过大电流产生强磁力使触点快速闭合，闭合后自动切换至保持线圈供电，既保证了触点闭合的可靠性，又降低了长期运行的能耗。同时，铁芯表面经特殊涂层处理，配合防尘密封设计，可有效减少机械磨损，提升机构动作的稳定性，电磁机构机械寿命可达1000万次以上。
4. 模块化触点配置，提升系统适配灵活性
接触器采用模块化触点设计，主触点配置为3组常开（30结构），可根据控制需求灵活加装辅助触点模块，支持最多加装4组辅助触点（2开2闭或3开1闭等组合），辅助触点额定电流为10A，可用于控制回路的信号联锁、状态反馈等功能。同时，接触器支持加装机械联锁模块，实现两台接触器的互锁控制，避免主电路出现电源反接或短路故障，特别适用于电机正反转控制场景。模块化设计使得接触器可根据不同的控制需求进行灵活配置，无需更换接触器主体，大幅提升了产品的适配性与经济性。
5. 完善的保护功能，提升运行安全性
接触器内置多重保护机制，首先配备过电压保护功能，线圈两端并联压敏电阻，可吸收控制回路中的瞬时过电压，避免线圈烧毁；其次，主触点配备磨损指示装置，当触点磨损量达到限值时，指示装置会发出明显信号，提醒运维人员及时更换触点；此外，接触器外壳采用阻燃等级UL94 V-0级的工程塑料，具备良好的绝缘性能与耐高温性能，绝缘电阻≥100MΩ（500V DC），抗电强度达5kV AC/1min，可有效防止漏电、短路等电气故障，保障人员与设备安全。
6. 便捷安装与维护，降低运维成本
接触器采用标准35mm DIN导轨安装与螺栓固定双重安装方式，安装空间紧凑，可与ABB系列热过载继电器、断路器等组件在控制柜内紧密布局，节省安装空间。接线端子采用压接式设计，配备防松螺母，接线牢固可靠，避免因振动导致接线松动；触点更换采用模块化设计，无需拆卸接触器主体即可完成触点组件的更换，大幅缩短维护时间。同时，接触器表面标注清晰的接线标识与参数信息，便于安装人员快速识别与操作，降低接线错误率。
关键技术参数
型号规格
AF400-30（3组常开主触点，无常闭主触点）
使用类别
AC-1（阻性负载）、AC-3（电机启动与运行）、AC-4（电机启动、反接制动）
额定工作电流（Ie）
AC-3 400V时400A；AC-1 400V时630A
额定工作电压（Ue）
主电路：AC 220V/380V/400V/690V；控制电路：AC 24V/110V/220V/380V
额定分断电流（Icu）
AC-3 400V时1000A；AC-4 400V时800A
短时耐受电流（Icw）
10kA/1s（400V AC）
线圈功耗
吸合功耗≤800VA；保持功耗≤80VA
触点材质
主触点：银镉合金；辅助触点：银镍合金
机械寿命
≥1000万次
电寿命
AC-3使用类别下≥100万次；AC-1使用类别下≥1000万次
绝缘性能
绝缘电阻≥100MΩ（500V DC）；抗电强度5kV AC/1min
触点温升
额定电流下≤60K（参照IEC 60947标准）
灭弧方式
封闭式纵缝灭弧室+金属灭弧栅片
安装方式
35mm DIN导轨安装、螺栓固定
工作环境
温度：-25℃-60℃；湿度：5%-95%（无凝露）；防护等级：IP20
外壳材质
阻燃工程塑料，阻燃等级UL94 V-0
辅助触点配置
可扩展，最多支持4组辅助触点（额定电流10A）
典型应用场景
AF400-30 接触器凭借其超大电流承载能力、可靠灭弧性能及灵活适配性，广泛应用于各类大功率负载控制场景，典型应用包括：
1. 工业电机启动控制：在钢铁企业的轧钢电机、化工企业的反应釜搅拌电机、建材企业的球磨机电机等大功率电机控制系统中，接触器作为主执行部件，接收PLC或控制器的控制信号，实现电机的启动、运行与停止控制。其400A的额定电流与10kA的短时耐受电流，可轻松应对电机启动时的大电流冲击，配合热过载继电器实现电机的过载保护，保障电机安全运行。
2. 风机水泵类负载控制：在火电厂的引风机、送风机，污水处理厂的污水提升泵，自来水厂的供水泵等大功率风机水泵控制系统中，接触器用于控制负载的启停与运行。其低功耗电磁机构可有效降低长期运行的能耗，模块化辅助触点可实现风机水泵的联锁控制（如引风机与送风机顺序启动），灭弧系统确保在潮湿环境下分断可靠，避免故障发生。
3. 冶金行业加热设备控制：在钢铁企业的加热炉、有色金属冶炼的电解槽加热系统中，接触器用于控制加热元件的电源通断，实现加热温度的调节。其AC-1使用类别下630A的额定电流可适配大功率加热负载，耐高温的外壳材质与可靠的绝缘性能，可适应冶金车间的高温、多粉尘环境，保障加热系统稳定运行。
4. 低压配电系统切换：在工业厂房、数据中心的低压配电系统中，接触器用于双电源自动切换回路，当主电源出现故障时，接触器在控制模块的作用下快速分断主电源、闭合备用电源，实现电源的无扰切换。其快速的分断速度（≤10ms）与可靠的触点性能，确保配电系统的连续供电，避免因断电导致的生产中断或数据丢失。
5. 电机正反转控制：在起重机、传送带等需要正反转运行的设备控制系统中，两台AF400-30接触器配合机械联锁模块使用，实现电机的正反转控制。联锁模块可有效防止两台接触器同时吸合导致的主电路短路，辅助触点用于控制回路的信号反馈，确保设备运行方向切换安全可靠。
使用注意事项
1. 参数匹配确认：使用前必须确认接触器的额定电流、额定电压与控制对象的参数完全匹配，特别是在电机控制场景中，需根据电机功率、启动方式（直接启动、星三角启动）选择合适的使用类别（AC-3或AC-4），避免因参数不匹配导致接触器触点烧毁或电机无法正常启动。控制电路电压需与线圈额定电压一致，防止线圈过压烧毁或欠压导致触点吸合不牢固。
2. 安装环境控制：接触器应安装在通风良好、无阳光直射的控制柜内，控制柜需配备散热风扇，确保柜内温度控制在-25℃-60℃范围内，避免高温导致线圈老化或触点温升超标；安装位置应远离强振动源与腐蚀性气体，必要时加装减震装置与防尘罩，防止振动导致触点接触不良或腐蚀性气体侵蚀触点。
3. 接线操作规范：接线前必须切断主电路与控制电路电源，严禁带电接线；主电路接线端子需使用扭矩扳手按照规定扭矩（≥25N·m）紧固，避免因接线松动导致接触电阻增大、发热烧毁；控制电路接线应采用截面积≥1.5mm²的铜导线，避免导线过细导致压降过大；主电路与控制电路导线应分开敷设，减少电磁干扰。
4. 联锁与保护配置：在电机正反转控制或双电源切换场景中，必须配备机械联锁或电气联锁装置，防止主触点同时闭合导致短路；接触器必须与热过载继电器、断路器等保护组件配合使用，实现过载、短路保护，避免电机或主电路故障时接触器单独运行导致事故扩大；控制回路应加装熔断器，保护线圈免受过电流冲击。
5. 运行状态监测：日常运行中需定期检查接触器的运行状态，包括触点温升（用红外测温仪检测，正常应≤60K）、电磁机构运行噪音（应无异常异响）、触点磨损指示装置状态；通过控制回路监测线圈电压与电流，确保线圈工作正常；当发现触点出现烧蚀痕迹、电磁机构吸合不顺畅或温升异常时，需及时停机检修。
6. 维护保养要求：定期（建议每半年）对接触器进行清洁，使用干燥的毛刷清除表面与触点区域的粉尘，避免粉尘堆积导致绝缘性能下降；检查触点磨损情况，当触点磨损量超过1mm时，需及时更换触点组件；检查电磁机构铁芯表面的润滑情况，如发现干涩需涂抹专用润滑脂；定期紧固接线端子，防止松动氧化。
7. 故障处理规范：当接触器出现触点熔焊故障时，应立即切断电源，更换触点组件并排查过载原因；若线圈烧毁，需检查控制电路电压是否异常，更换线圈前需确认控制回路无短路问题；若出现触点吸合不牢固的情况，需检查线圈电压、铁芯表面是否有油污或杂质，及时清理并调整线圈电压至额定值。
