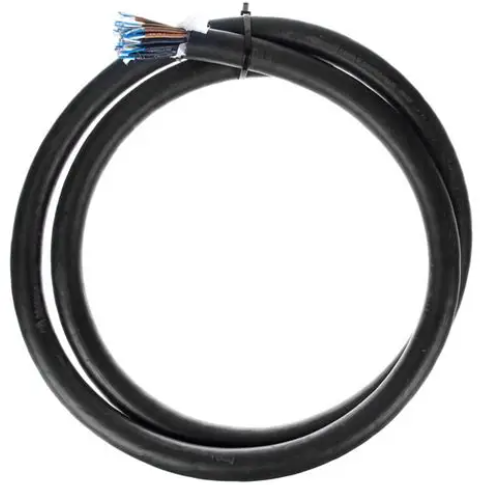

ABB 12556917-738385 RADOX GKW线缆
产品概述
12556917-738385 RADOX GKW 是ABB针对工业恶劣环境下的电气传输需求研发的特种交联线缆，采用“多股导体-交联绝缘-屏蔽层-耐油护套”的复合结构设计，核心作用是实现工业设备间动力电源的稳定输送与控制信号的精准传输。该线缆摒弃了传统PVC线缆耐温性差、易老化、耐油性弱的缺陷，通过RADOX®电子束交联技术对绝缘层进行改性处理，使绝缘材料形成三维网状交联结构，大幅提升了线缆的耐高温、耐老化及机械强度性能。其导体采用多股软铜丝绞合而成，具备良好的柔韧性与导电性能，可适应设备振动及复杂布线需求；外护套采用特种耐油橡胶材质，配合屏蔽层设计，既能抵御油污、化学试剂的侵蚀，又能有效抑制电磁干扰，确保信号传输质量。同时，该线缆符合IEC 60228、VDE 0250等国际标准，兼容ABB系列接触器、变频器、传感器等自动化设备的接线要求，为工业电气系统的集成化布线提供可靠支撑。
核心功能特点
1. RADOX®交联绝缘技术，保障优异电气性能
线缆绝缘层采用ABB专利的RADOX®电子束交联聚乙烯材质，经电子束辐照处理后，绝缘材料分子形成稳定的三维交联结构，相比传统PVC绝缘，其绝缘电阻提升3倍以上（常态下绝缘电阻≥10¹²Ω·km），介电强度达20kV/mm，可有效防止绝缘击穿导致的短路故障。同时，交联结构使绝缘层的耐高温性能大幅提升，长期工作温度可达125℃，短时耐受温度达150℃（持续时间≤5s），可适应冶金车间、锅炉周边等高温环境的布线需求。此外，交联绝缘层具备优异的耐老化性能，在额定工况下使用寿命超过15年，远高于传统线缆的5-8年，大幅降低了线缆更换频率与运维成本。
2. 耐油耐化学腐蚀，适配恶劣工业环境
线缆外护套采用特种氢化丁腈橡胶（HNBR）材质，经特殊配方改性后具备超强的耐油性能，可耐受矿物油、润滑油、液压油等多种工业油污的长期浸泡，油浸72h后护套体积变化率≤5%，无开裂、溶胀等现象，特别适用于汽车制造车间、机械加工厂房等油污密集区域。同时，护套材料具备良好的耐化学腐蚀性能，可抵御酸、碱、盐雾等化学试剂的侵蚀，在化工车间的酸碱环境下仍能保持稳定的机械性能与绝缘性能。此外，护套表面经过防滑处理，兼具耐磨与抗刮擦特性，可减少拖拽、摩擦导致的护套破损，延长线缆使用寿命。
3. 屏蔽结构设计，抑制电磁干扰
针对工业现场复杂的电磁环境，线缆采用“铜丝编织+铝塑复合带”的双重屏蔽结构，屏蔽覆盖率≥95%，可有效抑制外部电磁辐射对线缆内部信号的干扰，同时防止线缆自身传输的信号对周边设备产生电磁辐射。对于用于控制信号传输的规格，双重屏蔽结构可将电磁干扰衰减量控制在40dB以上，确保4-20mA模拟量信号、脉冲信号等弱信号的传输精度，避免因干扰导致的设备控制失灵。屏蔽层采用镀锡铜丝编织而成，不仅提升了导电性能与抗氧化能力，还便于接地处理，进一步增强抗干扰效果。
4. 优异机械性能，适应振动与复杂布线
线缆导体采用多股细铜丝绞合设计（单丝直径0.2mm，股数根据规格可达30-100股），相比单股硬导体，其柔韧性大幅提升，最小弯曲半径仅为线缆外径的6倍（静态弯曲），可轻松适应设备内部复杂的布线空间及频繁的振动环境。同时，绞合导体的抗疲劳性能优异，在10-500Hz、振幅1mm的振动条件下，可承受100万次以上的振动冲击而不发生导体断裂。线缆整体机械强度高，拉伸强度≥12MPa，断裂伸长率≥150%，可抵御布线及使用过程中的拖拽、拉伸等外力作用，避免导体损伤导致的传输故障。
5. 宽温域适应能力，应对极端温度环境
依托RADOX®交联绝缘与耐温护套的协同作用，线缆具备宽范围的温度适应能力，长期工作温度范围为-40℃-125℃，可在北方严寒地区的户外设备与高温车间的内部布线中稳定工作。在-40℃的低温环境下，线缆仍能保持良好的柔韧性，弯曲时无护套开裂、绝缘脆化现象；在125℃的高温环境下，绝缘层不会出现软化、流淌，电气性能保持稳定，完全满足工业现场极端温度条件下的使用需求。
6. 环保安全特性，符合国际标准
线缆采用无卤、低烟、阻燃的环保材料制造，绝缘层与护套均不含铅、镉、汞等重金属及卤族元素，符合欧盟RoHS 2.0环保指令要求。在燃烧时，线缆烟密度低（烟密度等级≤50），且不会释放有毒有害气体，可有效减少火灾发生时的人员伤亡与设备损坏风险。同时，线缆具备阻燃性能，符合IEC 60332-1-2阻燃标准，在垂直燃烧测试中可自行熄灭，避免火焰蔓延，提升了工业电气系统的消防安全等级。
关键技术参数
导体规格
多股软铜丝绞合，标称截面积1.5mm²-16mm²（常用规格）
导体直流电阻
20℃时≤13.3Ω/km（1.5mm²）、≤7.41Ω/km（2.5mm²）、≤4.61Ω/km（4mm²）
绝缘材质
RADOX®电子束交联聚乙烯（XLPE）
绝缘厚度
1.0mm（1.5mm²）-1.8mm（16mm²），符合IEC 60228 Class 5标准
屏蔽结构
双重屏蔽：铝塑复合带（绕包）+ 镀锡铜丝编织（覆盖率≥95%）
护套材质
特种耐油氢化丁腈橡胶（HNBR）
护套颜色
黑色（标准色），支持定制蓝色、灰色等识别色
额定电压
U0/U=450V/750V（控制线缆）、0.6/1kV（动力线缆）
温度范围
长期工作：-40℃-125℃；短时耐受：150℃（≤5s）；敷设温度：≥-20℃
绝缘性能
绝缘电阻≥10¹²Ω·km（20℃）；介电强度≥20kV/mm；耐电晕性≥100h
机械性能
拉伸强度≥12MPa；断裂伸长率≥150%；最小弯曲半径：静态6×线缆外径，动态10×线缆外径
耐油性能
在IRM 903号油中72h（100℃），体积变化率≤5%，无开裂
阻燃等级
符合IEC 60332-1-2标准，垂直燃烧测试通过
环保标准
符合欧盟RoHS 2.0指令（2011/65/EU），无卤低烟
适用标准
IEC 60228、IEC 60332-1-2、VDE 0250、GB/T 5023
典型应用场景
12556917-738385 RADOX GKW 线缆凭借其耐油、耐高温、抗干扰、机械性能稳定等特性，广泛应用于各类恶劣工业环境的电气传输场景，典型应用包括：
1. 工业电机连接：在汽车制造车间的焊接机器人电机、冶金企业的轧钢电机、化工企业的搅拌电机等大功率电机的供电回路中，该线缆用于连接电机与接触器、变频器等驱动设备。其耐油护套可抵御电机润滑油的侵蚀，RADOX®交联绝缘层可承受电机运行时的高温，多股导体的柔韧性可适应电机振动，确保动力电源的稳定传输，配合屏蔽层设计，避免电机启动时的电磁干扰影响周边设备。
2. 设备内部布线：在ABB ACS系列变频器、AF系列接触器等自动化设备的内部布线中，该线缆用于连接设备内部的功率模块、控制板及接线端子。其细小的线径与良好的柔韧性可适应设备内部紧凑的布线空间，耐高温绝缘层可承受设备内部功率器件的散热温度，耐油特性可避免设备内部油污导致的护套老化，保障设备内部电气连接的可靠性。
3. 化工车间布线：在化工企业的反应釜控制区、原料储存区等存在化学腐蚀的场景中，该线缆用于传感器（温度、压力传感器）与控制柜之间的信号传输及泵体电机的动力连接。其耐化学腐蚀的护套可抵御酸碱蒸汽、化学试剂的侵蚀，屏蔽层可确保传感器弱信号的精准传输，避免因信号干扰导致的反应釜温度、压力控制失灵，保障化工生产的安全性。
4. 冶金高温环境应用：在钢铁企业的高炉周边、热轧车间等高温环境中，该线缆用于连接高温区域的测温传感器、风机电机及控制设备。其125℃的长期工作温度可适应高温环境，交联绝缘层不会因高温出现软化、老化现象，耐磨损护套可抵御铁屑、粉尘的摩擦冲击，确保高温区域电气系统的稳定运行。
5. 汽车制造车间布线：在汽车总装车间的输送线、涂装车间的喷涂设备布线中，该线缆用于设备的动力供应与控制信号传输。其超强的耐油性能可抵御车间内的润滑油、切削液污染，阻燃特性可适应涂装车间的消防安全要求，柔韧性可配合输送线的移动部件进行布线，避免线缆因弯曲疲劳导致的断裂故障。
