ABB 103.32125AF 8431160021接头
产品详情

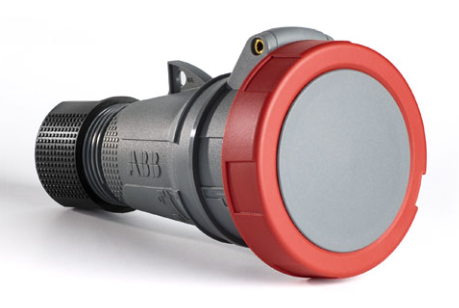

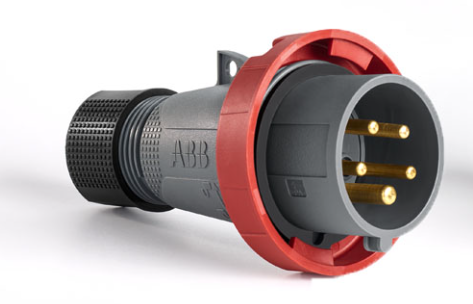

ABB 103.32125AF 8431160021接头
产品概述
103.32125AF 8431160021 是ABB针对工业级电气连接需求研发的高可靠性接头，采用“精密接触-密封防护-便捷连接”的一体化结构设计，核心作用是实现ABB自动化设备（如PLC模块、传感器、变频器）与电缆、母线或其他电气部件之间的机械固定与电气导通。该接头摒弃了传统通用接头兼容性差、防护不足的缺陷，采用与ABB设备接口精准匹配的结构尺寸，配合工业级导电材质与强化密封工艺，可在高温、高振动、多粉尘、潮湿等复杂工业环境下长期稳定工作。其标准化的连接方式与防呆设计，既保证了连接的准确性，又简化了安装与维护流程，兼容ABB多个系列的电气设备，同时支持部分第三方标准接口设备的适配，为工业电气系统的灵活构建提供支撑。
核心功能特点
1. 精准适配设计，实现设备无缝连接
接头采用ABB专用接口规格，针脚间距、插合尺寸与ABB特定系列自动化设备（如AC500 PLC I/O模块、ACS系列变频器信号接口）的输出端子完全匹配，实现“插头-插座”的精准对接。接口内置防呆定位凸起与导向结构，可有效避免插合时的针脚错位、反向插入等问题，确保电气连接的准确性，降低因连接错误导致的设备短路或信号故障风险。同时，接头支持多种电缆规格（如0.5mm²-2.5mm²截面积导线），通过可调节的线芯压接结构，适配不同线径的电缆连接需求，提升了产品的适用范围。
2. 优异导电性能，保障传输稳定高效
为确保电气信号与动力的稳定传输，接头核心导电部件采用高纯度无氧铜材质，铜含量≥99.9%，配合表面镀银处理（镀层厚度≥5μm），不仅有效降低了接触电阻（单针接触电阻≤3mΩ），减少电流传输过程中的能耗与发热，还提升了导电性能的稳定性与抗氧化能力。针脚采用弹性夹持结构设计，插合后可产生稳定的接触压力（接触压力≥5N），即使在设备振动或温度变化的工况下，也能保持针脚与插座的紧密贴合，避免因接触不良导致的信号衰减、断电等问题，保障设备运行的连续性。
3. 多重密封防护，适应恶劣工业环境
针对工业现场复杂的环境条件，接头采用多重密封防护设计，构建全方位的防护体系。接头外壳与插合面采用三元乙丙橡胶（EPDM）密封圈，配合螺纹锁合结构，实现IP67级的防护性能，可有效阻挡粉尘侵入与水溅，适用于潮湿、多粉尘的车间环境；针脚与电缆连接处采用热缩密封套管与防水胶双重处理，防止水分沿电缆线芯渗入接头内部，避免短路故障；此外，接头外壳采用阻燃等级达UL94 V-0级的工程塑料，具备良好的耐高温、耐化学腐蚀性能，可抵御油污、弱酸碱等污染物的侵蚀，适应冶金、化工等恶劣工况。
4. 便捷安装结构，提升连接效率
接头采用模块化的安装设计，简化了电缆与设备的连接流程。电缆接入端采用压接式线芯固定结构，配合专用压接工具可实现导线与针脚的快速、可靠压接，压接拉力≥150N，确保连接牢固；设备连接端采用旋转锁合或卡扣式固定方式，无需复杂工具即可完成接头与设备的插合与固定，安装时间相比传统螺丝固定方式缩短70%以上。同时，接头表面标注清晰的针脚编号与极性标识，便于安装人员快速识别接线顺序，降低接线错误率，特别适用于批量设备安装与现场调试场景。
5. 抗干扰设计，保障信号传输质量
针对工业现场的电磁干扰问题，接头内置信号抗干扰结构，对于用于控制信号传输的型号，采用屏蔽层设计，屏蔽层与接头金属外壳可靠连接，可有效抑制外部电磁辐射对信号的干扰；针脚之间采用优化的间距设计与绝缘隔离，降低针脚间的信号串扰，确保模拟量信号（如4-20mA电流信号）、数字量信号的清晰传输。这种抗干扰设计使接头特别适用于变频器周边、大功率电机附近等强电磁干扰环境，保障控制系统的信号传输质量。
6. 高机械强度，延长使用寿命
接头采用高强度的结构设计，提升了机械性能与使用寿命。外壳采用增强尼龙材质，抗冲击强度达IK08级，可承受轻微的机械撞击而不损坏；针脚采用黄铜合金材质，经过淬火处理，具备良好的抗弯曲与耐磨性能，插拔寿命可达1000次以上；螺纹锁合结构采用高强度不锈钢材质，避免长期使用导致的螺纹滑丝问题。经测试，接头在-40℃-100℃的宽温度范围内可保持稳定的机械性能与电气性能，平均无故障运行时间（MTBF）超过50000小时。
关键技术参数
适配设备
ABB AC500系列PLC、ACS系列变频器、传感器及专用自动化模块
针脚数量
12针（标准配置），支持定制化针脚规格
额定电压
AC/DC 0-600V，符合IEC 60947标准
额定电流
单针额定电流10A，整体额定电流8A（12针同时工作）
接触电阻
单针接触电阻≤3mΩ（初始值）
绝缘电阻
针脚间及针脚与外壳间绝缘电阻≥1000MΩ（500V DC）
抗电强度
针脚间及针脚与外壳间抗电强度≥2.5kV AC/1min
防护等级
IP67（插合状态），IP20（未插合状态）
适配电缆规格
导线截面积0.5mm²-2.5mm²，电缆外径5mm-12mm
工作环境
温度：-40℃-100℃；湿度：5%-95%（无凝露）
外壳材质
增强尼龙，阻燃等级UL94 V-0
导电材质
针脚：无氧铜镀银；屏蔽层：镀锡铜丝
连接方式
电缆端：压接式；设备端：螺纹锁合/卡扣式
插拔寿命
≥1000次
典型应用场景
103.32125AF 8431160021 接头凭借其精准适配、可靠防护、便捷安装等特性，广泛应用于各类工业电气连接场景，典型应用包括：
1. 自动化控制系统设备连接：在汽车制造、电子加工等自动化生产线中，接头用于连接ABB AC500系列PLC的I/O模块与现场传感器（如光电传感器、接近开关）、执行器（如电磁阀、指示灯），其防呆设计确保了多模块、多通道接线的准确性，IP67防护性能适应车间潮湿、多粉尘环境，保障控制信号的稳定传输。
2. 变频器与周边设备连接：在风机、水泵的变频调速系统中，接头用于ABB ACS580系列变频器与电机编码器、转速传感器及控制面板的连接，其抗干扰设计可有效抑制变频器运行产生的电磁干扰，确保转速反馈信号、控制指令的清晰传输，同时便捷的插拔结构便于变频器的维护与更换。
3. 冶金行业电气设备连接：在钢铁企业的轧钢生产线、有色金属冶炼车间，接头用于连接高温环境下的温度传感器、压力变送器与控制柜内的采集模块，其耐高温（-40℃-100℃）、耐化学腐蚀性能可适应冶金车间的恶劣工况，多重密封设计防止粉尘与铁屑侵入接头内部，保障设备稳定运行。
4. 化工行业防爆区域周边连接：在化工企业的非防爆区域与防爆区域过渡地带，接头用于连接防爆传感器与非防爆控制设备，其可靠的密封性能与绝缘性能可降低电气火花产生的风险，配合防爆电缆使用，可提升系统的安全防护等级，适用于化工原料储存、反应釜控制等场景。
5. 市政工程电气系统连接：在城市供水水泵站、污水处理厂的电气控制系统中，接头用于连接水泵电机控制模块与液位传感器、压力传感器，其IP67的防护等级可适应水泵站潮湿的工作环境，抗振动性能确保在水泵运行的振动环境下连接牢固，保障市政供水、污水处理系统的稳定运行。
6. 设备升级与维修更换：在老旧工业设备升级改造中，对于采用传统接线方式的ABB设备，通过更换为103.32125AF 8431160021接头，可实现设备与新型传感器、控制器的快速对接，简化升级流程，同时提升连接的可靠性与维护便捷性，降低设备停机时间。
使用注意事项
1. 适配性确认：使用前必须确认接头型号与所连接的ABB设备接口规格完全匹配，重点核对针脚数量、额定电压、额定电流等参数，确保接头的电气性能满足设备运行需求；对于第三方设备，需参照ABB官方适配清单进行确认，避免因接口不匹配导致连接松动或设备损坏。
2. 电缆处理规范：电缆接入前需按照接头规格剥除合适长度的绝缘层（通常为8mm-12mm），确保线芯无氧化、无断丝；采用专用压接工具进行线芯压接，压接时确保线芯完全插入针脚压接孔，压接完成后需检查压接牢固度，避免虚接；电缆屏蔽层需与接头屏蔽结构可靠连接，提升抗干扰性能。
3. 安装操作要求：安装前需切断设备电源，严禁带电插拔接头；插合时需对准防呆定位结构，平稳推入，避免强行扭转导致针脚弯曲损坏；采用螺纹锁合的接头，需将螺纹拧紧至密封圈完全贴合，确保防护性能；安装位置应避免直接暴露在雨水冲刷、阳光直射或高温热源附近，如需户外安装，需额外加装防护罩。
4. 密封性能检查：安装完成后需检查接头的密封状态，确保密封圈无破损、无移位；对于用于潮湿、多粉尘环境的接头，建议每季度检查一次密封性能，如发现密封圈老化、变形，需及时更换；电缆与接头连接处的热缩套管需确保完全收缩，无气泡、无缝隙，防止水分渗入。
5. 运行状态监测：设备运行过程中，需定期检查接头的温度变化，正常运行时接头表面温度应≤60℃，如出现异常发热，需立即停机检查，排查接触不良、负载过载等问题；同时观察接头外壳有无破损、腐蚀，发现问题及时处理，避免故障扩大。
6. 维护与更换规范：定期（建议每半年）对接口进行清洁，使用干燥的毛刷清除接头表面及插合面的粉尘，避免粉尘堆积影响接触性能；插拔接头时应避免拉扯电缆，防止电缆与接头连接处损坏；当接头出现接触不良、绝缘性能下降或机械损坏时，需及时更换为同型号接头，更换前需切断电源，严禁带电操作。
7. 储存与运输要求：未使用的接头应存放在干燥、通风、无腐蚀性气体的环境中，避免阳光直射与高温高湿环境；运输过程中需采用防震包装，防止机械撞击导致针脚变形或外壳损坏；储存与运输温度应控制在-20℃-50℃范围内，避免极端温度影响接头性能。
