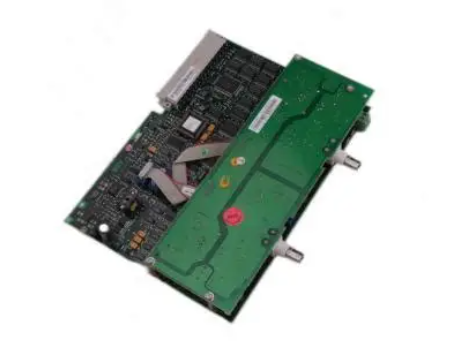

ABB 3BHE046836R0101 GFD563A101 接口模块
产品详情
ABB 3BHE046836R0101 GFD563A101 接口模块
模块基本概述
ABB 3BHE046836R0101 GFD563A101 接口模块是ABB工业自动化控制系统中的核心连接组件，主要承担不同设备、系统间的数据交互与信号转换功能。该模块专为工业恶劣环境设计，具备高可靠性、强抗干扰能力和灵活的适配特性，广泛应用于电力、冶金、化工、制造业等领域的自动化控制系统中，是保障设备协同运行、数据精准传输的关键环节。
作为ABB标准化接口解决方案的重要组成部分，该模块严格遵循工业自动化领域的相关标准，与ABB旗下的PLC、DCS等控制系统及第三方设备均具备良好的兼容性，能够快速融入现有自动化架构，降低系统集成难度。
核心功能与作用
1. 信号转换与适配
模块最核心的功能是实现不同类型信号的双向转换，解决工业场景中设备间信号格式不兼容的问题。例如，可将模拟量信号（如4-20mA电流信号、0-10V电压信号）与数字量信号进行精准转换，同时支持不同通信电平信号的适配，确保来自传感器、执行器、控制器等设备的信号能够被目标设备准确识别和处理。
2. 数据传输与交互
模块具备高效的数据传输能力，能够建立设备与控制系统之间的稳定通信链路，实现实时数据的采集、上传与指令下发。在自动化生产过程中，它可将现场设备的运行状态数据（如温度、压力、转速等）快速传输至主控系统，同时将主控系统的控制指令精准下发至执行机构，保障生产流程的闭环控制。
3. 抗干扰与信号增强
针对工业现场存在的电磁干扰、电压波动等问题，模块内置了专业的抗干扰电路和信号放大模块。通过滤波、屏蔽等技术手段，有效抑制外界干扰对信号传输的影响，同时对衰减的信号进行增强处理，确保数据传输的稳定性和准确性，降低因信号失真导致的设备误动作风险。
4. 设备状态监测与诊断
模块具备完善的自诊断功能，能够实时监测自身的运行状态（如供电情况、通信链路状态、接口连接状态等），并通过特定的信号或通信协议将状态信息反馈至主控系统。当出现接口松动、通信中断、供电异常等故障时，可快速发出报警信号，便于运维人员及时定位和处理问题，提升系统的可维护性。
关键技术参数
供电参数
输入电压：DC 24V ±10%；功耗：≤5W
宽电压输入设计，适配工业现场常见供电环境，低功耗特性降低系统能耗
信号输入/输出
模拟量输入：4-20mA/0-10V（可选）；数字量输入/输出：PNP/NPN（可选）
支持多种信号类型，可根据实际需求灵活配置
通信协议
支持Modbus RTU、Profinet、EtherNet/IP等主流工业通信协议
兼容不同厂商的自动化设备，提升系统集成灵活性
通信速率
最高100Mbps（以太网通信）；9600-115200bps（串口通信）
满足不同场景下的数据传输速率需求，适配实时性要求高的系统
工作环境
工作温度：-20℃~60℃；相对湿度：5%~95%（无凝露）；防护等级：IP20（模块本体）
适应工业现场高低温、高湿度等恶劣环境，保障稳定运行
接口类型
以太网接口：RJ45；信号接口：凤凰端子（插拔式）
RJ45接口便于网络连接，插拔式凤凰端子提升接线效率和可靠性
安装与使用注意事项
1. 安装规范
- 模块应安装在通风良好、无剧烈振动、无强电磁辐射的机柜内，避免阳光直射和雨水冲刷。
- 安装时需预留足够的散热空间（模块周围至少预留5cm空隙），防止因散热不良导致模块故障。
- 采用标准导轨安装方式，确保安装牢固，避免在设备运行过程中因振动导致模块松动。
2. 接线要求
- 接线前需确认模块供电电压与现场供电一致，避免因电压不符导致模块烧毁。
- 信号线缆应与动力线缆分开敷设，减少电磁干扰；如需交叉，应采用垂直交叉方式，并对信号线缆进行屏蔽处理。
- 接线完成后，需检查端子连接是否牢固，避免因接触不良导致信号传输异常。
3. 调试与维护
- 调试前应通过ABB专用调试软件或主控系统对模块进行参数配置，确保通信协议、信号类型等参数与系统需求一致。
- 定期对模块进行巡检，检查接口连接状态、指示灯运行情况，及时清理模块表面的灰尘和杂物。
- 当模块出现故障时，应先断开供电，再进行故障排查，避免带电操作导致安全事故或设备损坏。
