ABB 3BHE023784R2530 PPD113B01-25-111000 控制器模块
产品详情

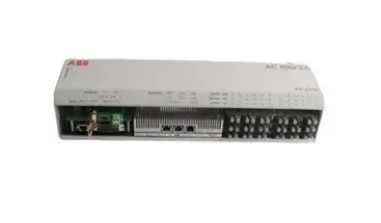

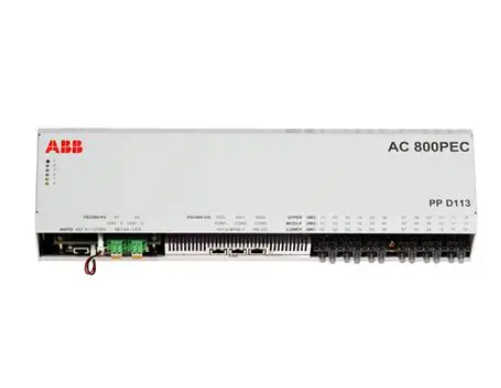

ABB 3BHE023784R2530 PPD113B01-25-111000 控制器模块
产品概述
ABB 3BHE023784R2530 PPD113B01-25-111000 控制器模块是ABB在工业控制领域推出的一款高性能核心控制单元，其中“3BHE023784R2530”为ABB标准产品编码，用于精准定位产品型号、生产批次及合规信息，“PPD113B01-25-111000”则是该模块的具体型号标识，代表其专属的功能配置与硬件规格。作为工业自动化系统的关键组成部分，该模块融合了ABB先进的控制算法与可靠的硬件设计，具备数据处理速度快、控制逻辑精准、环境适应性强等特点，广泛应用于电力、化工、冶金、轨道交通等重大工业领域的控制系统中，承担着信号采集、逻辑运算、指令输出及系统联动等核心任务，为工业设备的稳定运行与高效管控提供坚实保障。
核心技术参数
产品编码
3BHE023784R2530
ABB官方唯一产品标识，用于采购、溯源及售后保障
核心型号
PPD113B01-25-111000
模块功能与硬件规格的核心标识，区分不同配置版本
供电电源
DC 24V ±10% 或 AC 220V ±15%（双电源可选）
适配工业现场多种供电场景，提升电源兼容性
处理器规格
32位工业级ARM处理器，主频≥800MHz
高速数据处理能力，满足复杂控制逻辑运算需求
输入/输出通道
数字量输入16路，数字量输出8路；模拟量输入8路（4-20mA），模拟量输出4路（4-20mA）
丰富的I/O接口，可直接连接传感器、执行器等外设
控制精度
模拟量输入精度±0.05% FS，控制响应时间≤1ms
高精度信号采集与快速响应，保障控制指令的准确性
通信接口
2路RS485（支持Modbus-RTU）、1路EtherNet/IP、1路PROFINET
支持多种工业通信协议，便于接入分布式控制系统
工作环境
温度：-20℃~60℃；湿度：10%~90%（无凝露）
适应高温、高湿等复杂工业环境，提升运行稳定性
防护等级
IP20（模块本体），支持DIN导轨安装
适用于控制柜内标准化安装，防止粉尘侵入
冗余功能
支持双模块热冗余配置
关键场景可实现无扰切换，提升系统可靠性
核心功能特点
1. 高速精准的控制性能
模块搭载32位高性能ARM处理器，主频不低于800MHz，配合ABB自主研发的控制算法，能够快速处理复杂的逻辑运算与数据处理任务，控制响应时间可低至1ms。模拟量输入精度达到±0.05% FS，可精准采集压力、温度、流量等各类传感器信号，确保控制指令的精准输出，有效提升工业设备的运行精度与工艺稳定性。
2. 丰富的I/O接口与外设兼容性
配备16路数字量输入、8路数字量输出、8路模拟量输入及4路模拟量输出接口，数字量输入支持干接点/湿接点信号，模拟量接口兼容4-20mA标准信号，可直接与各类工业传感器、电磁阀、接触器等外设连接，无需额外配置信号转换模块，降低系统集成成本与复杂度。
3. 多元通信与系统集成能力
集成2路RS485、1路EtherNet/IP及1路PROFINET通信接口，支持Modbus-RTU、EtherNet/IP、PROFINET等主流工业通信协议，可灵活接入PLC、DCS、SCADA等各类工业控制系统，实现模块与上位机及其他设备之间的实时数据交互、远程参数配置与状态监控，便于构建集中化、智能化的工业控制网络。
4. 高可靠性与冗余保障
采用工业级元器件与强化电路设计，通过EMC电磁兼容测试（符合IEC 61000标准），具备强大的抗电磁干扰、过流、过压及短路保护能力。支持双模块热冗余配置，当主模块出现故障时，备用模块可在毫秒级完成无扰切换，确保控制任务连续执行，适用于电力、化工等对系统可靠性要求极高的关键场景。
5. 便捷的编程与调试功能
支持通过ABB专用编程软件（如Control Builder Plus）进行控制逻辑编程，兼容梯形图（LD）、功能块图（FBD）、结构化文本（ST）等多种编程方式，满足不同工程师的使用习惯。模块自带诊断指示灯与故障存储功能，可实时反馈电源、通信、I/O接口等运行状态，便于工程师快速定位与排查故障。
6. 宽环境适应性
工作温度范围覆盖-20℃~60℃，湿度适应10%~90%（无凝露），可在高温、低温、高湿等恶劣工业环境下稳定运行，无需额外配置恒温恒湿设备，降低现场安装与维护成本，适用于各类复杂工业场景。
典型应用场景
- 电力行业：用于火电厂、水电站的锅炉控制系统、汽轮机调节系统及发电机组监控系统，实现对温度、压力、液位等关键参数的精准控制，保障发电机组稳定运行与高效发电。
- 化工行业：在化工反应釜、精馏塔等设备的控制系统中，负责采集反应温度、压力、物料流量等信号，执行精准的阀门调节与物料配比控制，确保化工生产工艺的稳定性与安全性。
- 冶金行业：适用于钢铁厂的高炉炼铁、转炉炼钢及轧钢生产线控制系统，控制加热炉温度、轧制速度、张力等参数，提升钢铁产品质量与生产效率。
- 轨道交通行业：用于城市轨道交通、铁路的牵引变流器控制系统、列车制动控制系统，实现对牵引电机、制动装置的精准控制，保障列车运行的安全性与稳定性。
- 水处理行业：在污水处理、自来水净化系统中，控制水泵、阀门的启停与运行状态，精准调节水质指标（如pH值、浊度），提升水处理效率与水质达标率。
安装与使用注意事项
1. 模块应安装在通风良好、无粉尘、无腐蚀性气体、无强电磁辐射的控制柜内，采用标准DIN导轨安装，安装间距应不小于10mm，确保散热良好。避免安装在阳光直射、剧烈震动或靠近高温热源的位置。
2. 接线前需确认供电电源规格与模块额定电压匹配，严格按照产品接线图区分电源端、I/O接口端及通信接口端，避免错接、反接导致模块损坏。接线完成后应紧固端子螺丝，防止接触不良。
3. 与模块连接的信号线缆应采用屏蔽线缆，屏蔽层单端接地，减少电磁干扰对信号传输的影响。模拟量线缆与数字量线缆应分开布线，避免交叉干扰。
4. 首次使用前需通过编程软件完成控制逻辑的编写与下载，并对I/O接口、通信参数进行校准与配置。调试时应先进行空载测试，确认模块运行正常后再接入负载设备。
5. 日常维护中应定期检查模块的运行状态（通过指示灯或上位机监控），清洁模块表面及控制柜内的粉尘，检查接线端子是否松动。定期备份控制程序与参数，便于故障恢复。
6. 进行模块更换或维修时，需先切断供电电源，待模块完全断电后再进行操作，避免带电作业导致设备损坏或人员安全事故。
