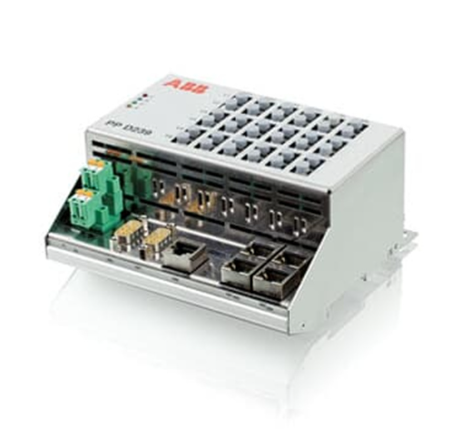

ABB PPD512A10-454000 3BHE040375R103E 静态励磁系统单元模块
产品详情
ABB PPD512A10-454000 3BHE040375R103E 静态励磁系统单元模块
模块基本概述
ABB PPD512A10-454000 3BHE040375R103E 静态励磁系统单元模块（以下简称“PPD512A模块”）是ABB专为同步发电机设计的核心励磁控制组件，属于静态励磁系统的关键执行与调节单元。该模块以电力电子技术为核心，替代传统旋转励磁方式，通过精准控制励磁电流实现对发电机端电压、无功功率的稳定调节，广泛应用于火力发电、水力发电、新能源发电及工业自备电厂等领域，是保障发电机安全稳定运行、提升电网供电质量的核心设备。
作为ABB UNITROL系列励磁系统的重要组成部分，PPD512A模块具备高度集成化、数字化的特点，严格遵循国际电工委员会（IEC）及各国电力行业相关标准，与ABB励磁控制器、功率整流柜及发电机保护系统实现无缝协同，可适配不同容量等级的同步发电机，为发电系统提供可靠的励磁支撑。
核心功能与作用
1. 励磁调节与电压稳定控制
模块最核心的功能是根据发电机运行工况实时调节励磁电流，维持发电机端电压稳定。当电网负荷波动、发电机转速变化或外部干扰导致端电压偏离额定值时，模块通过接收励磁控制器的指令，快速调整功率输出，精准控制流入发电机转子的励磁电流，使端电压回归至设定范围。同时，模块支持无功功率闭环控制，可根据电网调度要求，灵活调节发电机输出的无功功率，实现电网无功平衡，提升电网电压稳定性。
2. 功率转换与能量传输
作为静态励磁系统的功率执行单元，模块承担着将交流励磁电源转换为直流励磁电流的核心任务。模块内置高性能电力电子器件（如IGBT或晶闸管），通过脉冲宽度调制（PWM）或相控整流技术，将来自励磁变压器的交流电能高效转换为符合发电机转子需求的直流电能，并实现能量的低损耗传输。其功率转换效率可达98%以上，有效降低发电系统的能耗。
3. 故障保护与容错运行
模块内置完善的故障检测与保护机制，可实时监测自身及关联回路的运行状态，包括过流、过压、过温、器件故障、电源异常等多种故障类型。当检测到故障时，模块能在微秒级时间内触发保护动作，通过快速切断励磁回路、发出故障报警信号或切换至冗余单元等方式，避免故障扩大对发电机、模块及电网造成损害。同时，模块支持容错运行模式，在部分组件轻微故障时，可通过调整控制策略维持基本励磁功能，为故障处理争取时间。
4. 运行状态监测与数据交互
模块具备全面的状态监测能力，可实时采集励磁电流、励磁电压、模块温度、器件工作状态等关键运行参数，并通过工业以太网或专用通信总线将数据上传至励磁控制器、电厂监控信息系统（SIS）及分散控制系统（DCS）。同时，模块可接收来自上层系统的控制指令，实现远程参数配置、运行模式切换等操作，为发电系统的集中监控和智能运维提供数据支撑。
5. 动态响应与暂态支撑
针对电网故障等暂态场景，模块具备优异的动态响应性能。当电网发生短路、电压骤降等故障时，模块可根据励磁控制器的暂态控制策略，快速提升励磁电流至顶值（通常为额定值的1.5-2倍），为发电机提供强大的暂态励磁支撑，提高发电机的暂态稳定极限，抑制发电机端电压下降，帮助电网快速恢复稳定，降低故障对发电系统的影响。
关键技术参数
额定输出参数
额定励磁电流：4000A；额定励磁电压：100V；额定功率：400kW
适配中大容量同步发电机，满足发电机额定运行时的励磁需求
输入电源参数
输入电压：380V/690V AC（可选）；输入频率：50/60Hz ±5%
兼容电厂常见交流电源规格，宽频率范围适配不同供电场景
控制性能参数
电压调节精度：±0.5%额定值；动态响应时间：≤10ms；暂态顶值倍数：1.8倍（持续10s）
高精度调节保障电压稳定，快速响应满足暂态支撑需求
电力电子器件
核心器件：IGBT模块；开关频率：2-10kHz（可调）
IGBT器件具备高频开关特性，降低输出谐波，提升励磁品质
工作环境
工作温度：-10℃~50℃；相对湿度：5%~90%（无凝露）；防护等级：IP40（柜体安装）
适应电厂配电室、机房等环境，防护性能保障设备安全
通信与接口
通信协议：Modbus TCP、IEC 61850；接口类型：RJ45、航空插头
支持主流电力通信协议，便于接入电厂自动化系统
安装与使用注意事项
1. 安装规范
- 模块应安装在专用励磁柜内，柜体需具备良好的通风散热能力，安装位置应远离高温热源（如发电机本体、蒸汽管道）及强电磁干扰源（如高压母线、大型电机）。
- 模块与励磁变压器、功率柜、控制器的连接线缆需符合载流要求，铜排连接应涂抹导电膏并紧固，避免接触电阻过大导致发热；线缆敷设需区分动力线与控制线，控制线应采用屏蔽线缆。
- 安装过程中需严格遵循接地规范，模块本体、励磁柜外壳均需可靠接地，接地电阻应≤4Ω，防止静电及电磁干扰影响模块运行。
2. 调试要求
- 调试前需确认模块型号、参数与发电机及励磁系统匹配，检查输入电源电压、相位是否正确，确保所有接线无松动、无错接。
- 通过ABB专用励磁调试软件（如UNITROL 6000调试工具）对模块进行参数配置，包括额定励磁电流、电压调节精度、保护阈值、通信参数等，确保与励磁控制器参数一致。
- 调试过程中需进行空载励磁试验、负载调节试验及故障模拟试验，验证模块的电压调节性能、动态响应能力及保护功能的可靠性，试验数据需符合设计要求。
3. 运行与维护
- 运行过程中需实时监控模块的运行参数（励磁电流、电压、温度等），当参数出现异常波动时，应及时排查原因，避免长期过载运行导致器件损坏。
- 定期对模块进行维护，包括清理模块表面及散热风道的灰尘、检查电力电子器件的温升情况、紧固接线端子、测试保护功能的有效性等，维护周期建议每6个月一次。
- 模块出现故障时，应先切断励磁电源及控制电源，再进行故障排查，严禁带电操作；更换模块时，需确保新模块参数与原模块一致，并进行参数校验后方可投入运行。
