ABB

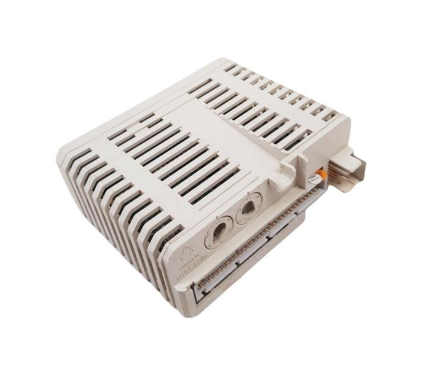

ABB DI840 3BSE020836R1 数字输入模块
产品详情
ABB DI840 3BSE020836R1 数字输入模块
模块基本特性
DI840数字输入模块基于ABB工业级控制硬件平台研发，核心特性集中体现为“高速响应、高可靠性、强抗干扰、易集成”四大优势。在响应速度方面，模块采用高速光电隔离与信号调理电路，信号采集响应时间低至1ms，可精准捕捉高频次切换的数字信号，满足快速控制场景需求。可靠性上，模块采用工业级长寿命元器件，支持宽温工作范围，通过IEC 61000系列电磁兼容认证，平均无故障工作时间（MTBF）超过15万小时，能适应高温、多尘、强电磁干扰等严苛工业环境。抗干扰能力体现在模块具备通道间光电隔离、输入浪涌防护及信号滤波功能，可有效抵御工业现场的电磁辐射、电压波动及接地干扰，确保信号传输稳定。兼容性方面，模块支持多种数字输入信号类型，完美适配ABB AC 800M控制器，兼容Profinet、EtherNet/IP等主流工业总线，同时支持热插拔与模块化扩展，极大提升系统集成与运维便捷性。
关键技术参数
输入通道
16路独立数字输入通道，通道间光电隔离
支持信号类型
干接点（无源）、湿接点（有源DC 24V/48V，可配置）
输入电压范围
DC 18V~60V（湿接点）；内部供电DC 24V（干接点）
响应时间
标准响应：1ms；最快响应：0.1ms（滤波关闭时）
隔离性能
通道间隔离：500V AC/1min；通道与系统间隔离：500V AC/1min
通信接口
Profinet/EtherNet/IP，通信速率10/100Mbps自适应
滤波功能
可编程数字滤波，滤波时间0.1ms~100ms软件可调
供电电源
DC 24V ±10%，功耗≤6W
工作环境
温度：-25℃~65℃；湿度：5%~95%（无凝露）；防护等级：IP20（模块本体）
安装方式
35mm标准DIN导轨安装，支持热插拔
外形尺寸
100mm（长）×80mm（宽）×60mm（高）
电磁兼容认证
IEC 61000-4-2（ESD）：±15kV空气放电/±8kV接触放电；IEC 61000-4-3（RS）：10V/m；IEC 61000-4-4（EFT）：±2kV
适用场景
DI840 3BSE020836R1数字输入模块凭借其高速响应、强抗干扰及多通道采集能力，在工业自动化领域应用广泛，典型场景包括：
1. 电力系统设备状态监测：在火力发电站、变电站中，模块用于采集断路器分合闸状态、隔离开关位置、变压器温度报警、电机启停信号等数字量信息，通过接入行程开关、温度继电器等设备，将设备状态信号实时上传至电力监控系统，当出现异常状态时，触发保护逻辑与报警动作，保障电力系统安全稳定运行。例如，采集变压器超温报警信号后，立即联动风机启动降温，若温度持续升高则触发跳闸保护。
2. 化工生产安全联锁控制：在化工反应车间，模块用于采集安全阀状态、紧急停车按钮信号、液位开关报警、可燃气体探测器信号等关键安全信号，通过高速采集与逻辑联动，实现生产过程的安全联锁控制。例如，当采集到反应釜超压安全阀动作信号时，立即触发进料阀门关闭与泄压阀门开启的联锁逻辑，防止事故扩大，符合化工行业安全规范要求。
3. 智能制造生产线设备监控：在汽车制造、电子组装等自动化生产线中，模块用于采集传送带启停状态、机械臂作业到位信号、工件检测传感器信号、设备故障报警信号等，通过实时采集这些离散信号，为生产线PLC提供逻辑控制依据，实现工序间的自动衔接与故障快速处理。例如，当采集到工件到位信号后，触发机械臂抓取动作，提升生产线自动化效率。
4. 冶金工业流程控制：在钢铁、有色金属冶炼过程中，模块用于采集高炉料位开关信号、转炉倾动限位信号、连铸机结晶器液位报警信号、输送带跑偏检测信号等，适应冶金现场高温、高粉尘的严苛环境，通过可靠的信号采集确保冶炼流程按工艺要求运行，避免因信号丢失导致的生产事故。
5. 水处理系统运行监测：在污水处理厂、自来水厂中，模块用于采集水泵启停状态、阀门开关位置、液位开关信号、水质超标报警信号等，通过实时监测这些信号，实现水处理流程的自动化控制。例如，当采集到沉淀池液位上限信号时，自动启动排泥泵；当采集到水质超标信号时，触发药剂投加装置启动，确保出水水质达标。
使用注意事项
- 模块安装前需核对型号、通道数量及支持的信号类型与现场设备匹配，检查模块外观有无破损、接线端子有无氧化或弯曲；安装位置应选择干燥通风、远离高温热源（如加热器、变频器）、强电磁干扰源（如大功率电机、电焊机）及腐蚀性气体的区域，模块间距保持≥5cm，确保散热良好，避免阳光直射与雨水淋溅。
- 接线前需断开模块与控制系统的供电电源，严格按照接线手册区分各通道输入端子、电源端子及接地端子，严禁电源正负极反接；干接点信号需采用两芯导线连接，湿接点信号需区分信号正负极，避免接反导致传感器或模块损坏；信号线建议采用屏蔽双绞线，与动力电缆分开敷设，屏蔽层单端可靠接地（接地电阻≤4Ω），增强抗干扰能力。
- 模块投运前需通过ABB Control Builder M组态软件完成参数配置，包括通道信号类型（干接点/湿接点）、触发模式（上升沿/下降沿/电平）、滤波时间等，配置完成后进行信号测试，通过手动操作开关或模拟信号验证各通道采集功能正常，确保信号状态变化能准确上传至控制系统；热插拔操作前需在控制系统中执行模块离线命令，避免带电插拔导致模块或控制器故障。
- 运行过程中，运维人员需定期通过模块面板LED指示灯或上位监控系统监测模块运行状态，检查各通道信号是否与现场设备状态一致；每周检查一次接线端子紧固性，防止振动导致接线松动；每月清理一次模块表面及控制柜内灰尘，确保散热通道畅通，避免灰尘堆积导致模块过热。
- 当模块出现故障报警时，应先通过组态软件查询故障信息，区分是模块硬件故障、接线问题还是传感器故障：若为通道故障，可更换备用通道并重新组态；若为模块整体故障，需采用同型号模块进行热插拔更换，更换后导入备份的组态参数，确保快速恢复运行。
- 模块固件升级需通过ABB官方渠道获取与模块型号匹配的正版固件，升级前备份当前组态参数与故障记录，升级过程中严禁中断供电，升级完成后重启模块并进行功能验证；在雷雨多发地区，模块电源与通信接口需加装防雷浪涌保护器，避免雷击导致模块损坏；在防爆区域使用时，需选用对应的防爆型模块并严格按防爆规范安装接线。
