ABB SPAJ140C 过流和接地故障继电器
产品详情

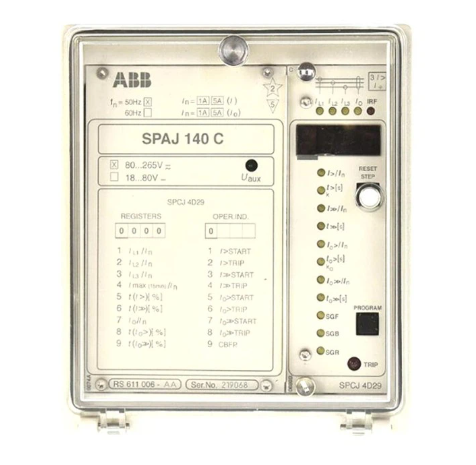

ABB SPAJ140C 过流和接地故障继电器
继电器基本特性
SPAJ140C继电器基于ABB先进的电力保护硬件平台研发，核心特性集中体现为“精准保护、快速响应、灵活适配、稳定可靠”四大优势。在保护精度方面，采用32位高性能微处理器与16位高精度A/D转换模块，电流测量精度达±0.5%，故障判断误差极小，确保保护动作的准确性。响应速度上，针对短路等严重故障，保护动作时间可低至10ms，能在故障初期快速切断回路，最大限度减少设备损坏与停电范围。适配性方面，支持多种电流互感器（CT）变比配置，兼容不同容量的配电线路；具备丰富的通信接口与保护逻辑配置功能，可根据不同配电场景自定义保护参数。可靠性上，采用工业级宽温元器件与强化外壳设计，通过IEC 60255系列电力继电器标准认证，平均无故障工作时间（MTBF）超过20万小时，能在-25℃~70℃的宽温环境及高湿度、多粉尘的工业场景中稳定运行。
关键技术参数
电流输入
三相电流：0~5A AC（标准），支持CT变比1~10000/5A配置；零序电流：0~5A AC；剩余电流：0~1A AC（可选）
电压输入（可选）
三相电压：0~100V AC（线电压或相电压），频率50/60Hz自适应
测量精度
电流：±0.5% FS；电压：±0.5% FS；功率：±1.0% FS
保护动作时间
速断保护：≤10ms；限时速断保护：0.1~30s可调；过流保护：0.1~30s可调
保护定值范围
过流定值：0.1~20Ie（Ie为额定电流）；接地故障定值：0.05~10Ie
通信接口
1个RS485（支持Modbus RTU）；可选配1个以太网口（支持IEC 61850）
输出触点
4组常开/常闭可选触点，触点容量：AC 250V/5A，DC 24V/10A
供电电源
DC 24V/48V/110V/220V 或 AC 110V/220V，功耗≤10W
工作环境
温度：-25℃~70℃；湿度：5%~95%（无凝露）；防护等级：IP40（外壳）
安装方式
DIN导轨安装（35mm）或面板嵌入式安装
外形尺寸
144mm（长）×144mm（宽）×120mm（高）（面板安装）；100mm（长）×80mm（宽）×120mm（高）（导轨安装）
认证标准
IEC 60255-22-1（振动）、IEC 60255-22-2（冲击）、IEC 60255-22-3（ESD）、IEC 61000-4-5（浪涌）
适用场景
SPAJ140C过流和接地故障继电器凭借其全方位的保护功能、高精度的测量性能及灵活的适配能力，在电力系统及工业配电领域应用广泛，典型场景包括：
1. 工业企业配电系统保护：在钢铁、化工、汽车制造等工业企业的厂区配电网络中，继电器用于保护变压器、高压电机、配电电缆等关键设备，针对生产过程中可能出现的短路、过流、接地故障等风险，快速触发保护动作，避免设备损坏导致的生产中断。例如，在化工企业的反应釜供电回路中，继电器可实现对电机的过流保护与接地故障保护，确保生产设备安全运行。
2. 中低压变电站保护：在10kV/0.4kV变电站的出线回路中，继电器作为线路保护核心设备，实现对配电线路的三段式过流保护与接地故障保护，配合变电站自动化系统，实现故障的快速隔离与供电恢复。例如，当变电站出线发生单相接地故障时，继电器可精准检测零序电流，延时触发断路器跳闸，避免故障扩大至变电站主变。
3. 建筑电气系统保护：在商业综合体、高层建筑、数据中心等大型建筑的配电系统中，继电器用于保护空调机组、水泵、照明系统等配电回路，针对建筑电气中常见的过载、短路、接地故障等问题，提供可靠保护，同时通过远程通信功能，实现建筑配电系统的集中监控与运维，提升建筑电气的安全性与管理效率。
4. 新能源配电网络保护：在光伏电站、风电场的集电线路与并网配电回路中，继电器用于保护新能源发电系统的汇流箱、逆变器、并网开关等设备，针对新能源发电波动大、故障类型复杂的特点，通过灵活配置保护参数，实现对过流、接地、过电压等故障的精准保护，确保新能源发电系统安全并网运行。
5. 市政公用配电保护：在城市路灯、污水处理厂、轨道交通等市政公用设施的配电系统中，继电器用于保护配电线路与用电设备，适应市政配电场景分散、运维难度大的特点，通过可靠的保护功能与远程通信能力，减少故障停电时间，提升市政公用设施的供电可靠性，保障城市正常运行。
使用注意事项
- 继电器安装前需核对型号、额定参数（如电流输入范围、供电电源）与配电线路规格匹配，检查继电器外观有无破损、接线端子有无氧化或松动；安装位置应选择配电室内干燥通风、远离高温热源（如变压器、加热器）、强电磁干扰源（如高压柜、变频器）及腐蚀性气体的区域，确保散热良好，避免阳光直射与雨水淋溅，面板安装时需保证操作与观察空间充足。
- 接线前必须断开配电回路与继电器的供电电源，严格按照接线手册区分电流输入端子、电压输入端子、电源端子、通信端子及输出触点端子，严禁电流互感器二次侧开路，电压互感器二次侧短路；电流回路接线需确保相位正确，避免因接线错误导致保护误动作；信号线与动力电缆分开敷设，通信线采用屏蔽双绞线，屏蔽层单端可靠接地（接地电阻≤4Ω），增强抗干扰能力。
- 继电器投运前需完成参数配置与功能测试，通过本地按键或上位机软件设置CT变比、保护定值（电流定值、动作时间）、通信参数等，配置完成后进行模拟故障测试，通过继电保护测试仪注入模拟故障电流、电压信号，验证保护动作的准确性与及时性；同时检查通信链路是否通畅，确保参数能正常上传至监控系统。
- 运行过程中，运维人员需定期通过继电器本地显示屏或上位监控系统监测运行状态，包括实时电流电压参数、保护功能投退状态、通信状态等；每月检查一次接线端子紧固性，防止振动导致接线松动；每季度清理一次继电器表面及安装区域灰尘，确保散热通道畅通；每年进行一次全面的功能校验，重新测试保护动作性能，及时更新固件版本。
- 当继电器发生故障报警时，应先通过本地显示屏或监控系统查询故障信息（如故障类型、故障参数），区分是设备故障还是线路故障：若为线路故障，排除故障后手动复归继电器；若为继电器硬件故障，需断电更换同型号继电器，更换后导入备份的参数配置，确保保护功能与原设备一致。
- 继电器固件升级需通过ABB官方渠道获取与型号匹配的正版固件，升级前备份当前参数配置与事件记录，升级过程中严禁中断供电，升级完成后重启继电器并进行功能验证；在雷雨多发地区，继电器电源与通信接口需加装防雷浪涌保护器，避免雷击导致设备损坏；在潮湿环境中，需加强配电室内除湿，防止继电器内部元器件受潮损坏。
