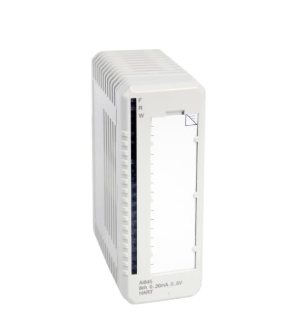

ABB AI845 3BSE023675R1 模拟输入模块
ABB AI845 3BSE023675R1模拟输入模块
用于单个或冗余应用的AI845模拟输入模块。该模块有8个通道。当使用MTU TU844或TU845时，每个通道可以是电压或电流输入，当使用其他MTU时，所有通道都成为电压或电流输出。
电压和电流输入能够承受至少11 V直流的过压或欠压。电压输入的输入电阻大于10 M欧姆，电流输入的输入阻抗为250欧姆。
该模块将外部HART兼容变送器电源分配到每个通道。这增加了一个简单的连接，将电源分配到2线或3线变送器。发射机功率受到监控和电流限制。
特性和优势
8个通道，用于0…20 mA、4…20 mA，0…5 V或1…5 V直流，单端单极输入
单一或冗余操作
1组8个通道与地面隔离
12位分辨率
每个通道的限流发射机电源
先进的车载诊断
HART直通通信
关键技术参数
输入通道
8路独立模拟输入通道，支持通道间隔离
支持信号类型
热电偶（K/J/T/E/S等）、热电阻（Pt100/Pt1000/Cu50）、4-20mA DC、0-10V DC、0-5V DC
采集精度
±0.02%FS（标准编号）±0.1℃（Pt100,0-100℃）±0.2℃（热电偶，0-500℃）
采样速率
10Hz-100Hz/通道，可软件配置
隔离性能
通道间隔离：250V交流电通道与系统间隔离：250V交流电隔离电阻：≥100MΩ
通信接口
Profinet/EtherNet/IP通信速率10/100Mbps自适应
冷端补偿
内置冷端补偿，补偿范围-20℃~60℃，补偿精度±0.5℃
供电电源
直流24V±10%功耗≤8W
工作环境
温度：-25℃~65℃；湿度：5%~95%（无凝露）；防护等级：IP20（模板本体）
安装方式
35mm标准DIN导轨安装，支持热插拔
外形尺寸
100mm（长）×80mm（日）×60mm（高）
电磁兼容认证
IEC 61000-4-2（ESD）：±8kV接触放电；IEC 61000-4-3（RS）：10V/mIEC 61000-4-4（EFT）：±2kV
适用场景
AI845 3BSE023675R1模拟输入模块凭借其高精度采集、多信号兼容及强抗干扰能力，在工业自动化领域应用广泛，典型场景包括：
1. 化工过程参数采集：在化工反应釜、精馏塔等生产设备中，模块用于采集温度、压力、液位、物料浓度等关键工艺参数，通过接入热电偶、压力变送器等传感器，将模拟信号转换为数字信号上传至DCS系统，为反应过程控制提供精准数据依据。例如，在甲醇合成反应中，模块采集反应釜温度与压力信号，确保反应在设定工艺范围内进行，提升产品质量。
2. 冶金工业温度监测：在钢铁、有色金属冶炼过程中，模块用于采集高炉热风炉温度、转炉炉壁温度、连铸坯温度等高温参数，通过接入耐高温热电偶（如S型、B型），精准监测冶炼各环节温度变化，为炉温控制与工艺优化提供数据支撑，确保冶炼过程稳定，减少能源消耗。
3. 电力系统运行监测：在火力发电站、变电站中，模块用于采集汽轮发电机绕组温度、变压器油温、母线电压、电流等参数，通过接入Pt100热电阻与电量变送器，实时监测电力设备运行状态，当参数超出安全范围时，及时触发报警与保护动作，保障电力系统安全运行。
4. 智能制造过程检测：在自动化生产线、工业机器人工作站中，模块用于采集传送带速度、物料重量、产品尺寸等连续变化的参数，通过接入激光测距传感器、称重传感器等设备，将模拟信号转换为数字信号，为生产线闭环控制与产品质量检测提供精准数据，提升生产自动化水平。
5. 水处理与环境监测：在污水处理厂、环境监测站中，模块用于采集污水pH值值、溶解氧含量、水质浊度及大气温度、湿度等环境参数，通过接入相应的模拟量传感器，将监测数据上传至监控系统，为环保达标排放与环境质量评估提供可靠依据。
使用注意事项
- 模块安装前需核对型号、通道数量及支持的信号类型与现场传感器匹配，检查模块外观有无破损、接线端子有无氧化；安装位置应选择干燥通风、远离高温热源（如加热器、变频器）、强电磁干扰源（如大功率电机）及腐蚀性气体的区域，模块间距保持≥5厘米，确保散热良好，避免阳光直射。
- 接线前需断开模块与控制系统的供电电源，严格按照接线手册区分各通道接线端子，根据传感器类型选择正确接线方式（如热电偶采用补偿导线，热电阻采用三线制/四线制接线）；模拟量信号线应采用屏蔽双绞线，与动力电缆分开敷设，屏蔽层单端可靠接地（接地电阻≤4Ω），避免信号干扰。
- 模块投运前需通过组态软件完成参数配置，包括各通道信号类型、采样速率、滤波参数、报警阈值等，配置完成后进行信号校准，可使用标准信号源（如精密信号发生器）对各通道进行校准，确保采集精度符合要求；热插拔操作前需在控制系统中执行模块离线操作，避免带电插拔导致模块损坏。
- 运行过程中，运维人员需定期通过LED指示灯或上位系统监测模块运行状态，检查各通道信号是否正常，每周检查一次接线端子紧固性，每月清理一次模块表面及控制柜内灰尘；当模块出现故障报警时，可通过组态软件查询故障信息，按故障类型排查传感器、接线或模块本身问题。
- 模块校准周期建议为每年一次，校准需由专业人员使用标准计量设备进行，校准后记录校准数据与结果；固件升级需通过ABB官方渠道获取正版固件，升级前备份当前组态参数，升级过程中严禁中断供电，升级完成后重启模块并验证功能正常。
- 在高温、高湿或多尘环境中使用时，需为模块及接线端子加装防护措施，如安装防尘防潮罩；在雷雨多发地区，模块电源与通信接口需加装防雷浪涌保护器，避免雷击导致模块损坏；在有防爆要求的场景，需选用对应的防爆型模块并按防爆规范安装。
