YOKOGAWA AMM42多路复用器输入模块
产品详情

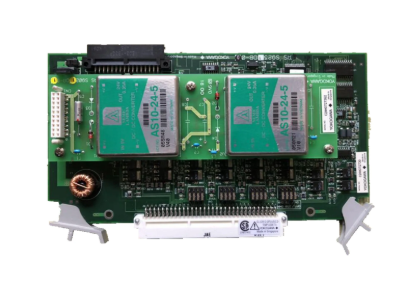

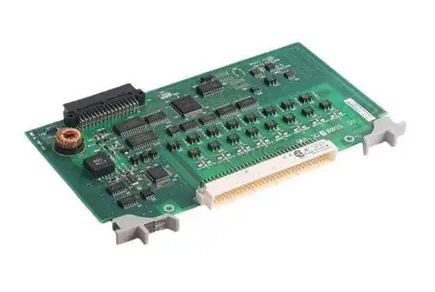

YOKOGAWA AMM42多路复用器输入模块
产品概述
YOKOGAWA AMM42是日本横河电机（Yokogawa）专为工业自动化控制系统研发的高性能多路复用器输入模块，核心功能是实现多通道模拟信号与数字信号的集中采集、隔离处理及高效传输。该模块能够将现场分散的多路传感器信号（如压力、温度、流量等模拟信号及开关状态数字信号）进行汇总与转换，精准传输至后端控制系统，为工业过程的实时监测与精准控制提供可靠数据支撑。凭借其高集成度、优异的抗干扰性能及灵活的系统适配性，AMM42广泛应用于石油化工、电力能源、智能制造、冶金建材等对信号采集精度与系统稳定性要求严苛的工业场景。产品采用工业级全密封封装设计，提供12个月标准质保期，可无缝兼容横河Centum VP、ProSafe-RS等主流DCS（分布式控制系统），是工业控制回路中信号采集与整合环节的核心组件。
从型号编码逻辑解析，AMM为横河多路复用器模块的核心系列标识，代表“Analog Monitor Multiplexer（模拟监测多路复用器）”；后缀“42”为具体规格编码，其中“4”核心指向4路可配置模拟输入通道，“2”代表集成2路数字输入通道及标准通信适配规格，通过型号即可快速定位模块的核心通道配置与功能属性，便于用户选型、系统配置及后期维护识别。
核心性能特点
1. 多通道集成设计，信号类型兼容广泛
模块采用高集成度多通道设计，核心配置4路模拟输入通道与2路数字输入通道，实现模拟信号与数字信号的同步采集，无需额外配置多种模块，大幅简化系统架构并降低集成成本。其中，模拟输入通道支持0-5V DC电压信号与0-20mA电流信号的可配置切换，可直接适配工业现场主流的压力变送器、温度传感器、流量传感器等模拟量输出设备；数字输入通道支持10-30V AC/DC宽范围信号输入，可采集接触器吸合状态、限位开关触发信号等离散量信号。各通道采用独立信号处理链路，避免单通道故障对其他通道信号采集的影响，提升了信号采集的稳定性与可靠性。
2. 全通道光电隔离，抗干扰能力卓越
模块内置全通道光电隔离电路，实现输入信号与模块核心处理电路、后端控制系统之间的双重电气隔离，有效阻断工业现场复杂电磁环境中的电磁干扰、浪涌电压及地环路干扰。模拟输入通道隔离阻抗大于100kΩ，数字输入通道隔离阻抗达6kΩ，隔离耐压等级符合工业级标准，可承受瞬时浪涌冲击而不损坏核心元器件。同时，模块配备Transorb浪涌保护器件，实现非破坏性浪涌防护，进一步提升了在恶劣电磁环境下的信号采集精度与模块运行稳定性，确保信号传输的准确性与完整性。
3. 高精度信号处理，配置灵活便捷
模块采用12位高精度A/D转换芯片，模拟信号采集精度误差控制在±0.1%FS以内，能够精准捕捉现场信号的微小变化，满足高精度工业过程监测需求。支持通过通信链路远程配置各通道参数，包括模拟信号类型切换（电压/电流）、滤波参数预设、量程上下限标定、报警阈值设定及报警死区调整等，无需现场拆卸模块进行手动调节，实现“无接触式”远程配置与维护。此外，模块具备时间标记功能，可对数字输入信号的状态变化进行精准时间戳记录，为故障追溯与事件分析提供可靠时间依据。
4. 工业级可靠设计，环境适应性优异
模块采用全工业级元器件选型与密封封装工艺，严格遵循IEC/EN 61010-1标准，具备极强的环境适应能力。工作温度范围覆盖-10℃至60℃，可在低温户外场景与高温车间环境中稳定运行；能够耐受工业现场的轻微振动与冲击，避免因机械扰动导致的信号中断或模块故障。模块支持24V DC隔离电源供电，电源电压波动容忍度达±20%，可有效应对现场电源电压不稳定的情况；同时具备低功耗设计，正常工作状态下电源电流消耗不超过90mA，降低了系统能源消耗与散热压力。此外，模块采用可插拔式接线设计，支持在线热插拔，拆卸维护时无需中断现场布线，大幅提升维护效率。
详细技术规格
1. 输入信号参数
- 模拟输入通道：4路，支持0-5V DC电压信号或0-20mA电流信号可配置；
- 模拟输入阻抗：电压信号输入时＞100kΩ，电流信号输入时249Ω；
- 数字输入通道：2路，支持10-30V AC/DC宽电压信号，配备内置限流电阻；
- 数字输入识别：无电压触点输入时，1kΩ及以下电阻判定为“ON”状态，50kΩ及以上电阻判定为“OFF”状态；
- 信号采集精度：模拟信号12位分辨率，误差±0.1%FS；
- 响应时间：模拟信号最大响应时间50ms，数字信号最大响应时间20ms。
2. 电源与通信参数
- 供电电源：24V DC隔离电源，电压允许波动范围±20%；
- 电源电流消耗：正常工作时最大90mA，待机状态≤30mA；
- 通信接口：支持RS-485总线通信，通信速率可配置为1200bps或9600bps；
- 通信协议：兼容横河标准DCS通信协议，支持远程参数配置与数据上传；
- 信号指示：配备电源、接收数据、发送数据、CPU故障及数字输入状态LED指示灯。
3. 物理与环境参数
- 外形尺寸：标准工业模块尺寸，5.25英寸×6.88英寸（约133.35mm×174.75mm）；
- 重量：约0.32kg，便于安装与系统集成；
- 工作温度：-10℃至60℃；
- 存储环境：温度-20℃至70℃，相对湿度10%-90%（无冷凝），无腐蚀气体、导电粉尘及剧烈振动的环境；
- 防护等级：IP20（面板安装状态），具备基本防尘防护能力。
安装与接线规范
1. 安装前准备
安装前需确认模块型号为AMM42，检查模块外观无破损、接线端子无松动、LED指示灯无损坏。确认安装环境符合模块环境参数要求，远离强电磁干扰源（如大型变频器、高压电缆等）、高温热源、潮湿区域及腐蚀性气体环境；安装位置应预留至少150mm的散热空间，避免与其他设备过度密集安装导致散热不良。安装人员需具备专业工业自动化设备安装资质，熟悉模块安装手册与相关电气安全规范，提前准备好专用安装工具、接线端子及屏蔽电缆，避免因操作不当导致设备损坏或信号故障。
2. 安装操作要点
模块需安装在标准DIN导轨或横河专用安装支架上，安装过程中确保固定牢固，避免因现场振动导致模块松动或位移。安装方向需严格遵循模块标识的正方向，不得倒置或倾斜安装，否则可能影响信号采集精度与散热效果。模块与相邻设备之间应保持合理间距，建议不小于5cm，同时避免安装在阳光直射位置，必要时可加装遮阳罩防护。安装完成后，检查模块与安装支架的连接可靠性，确保无松动现象。
3. 接线操作规范
接线前必须切断所有关联设备电源，包括模块供电电源、后端控制系统电源及现场传感器电源，并确认电压已降至安全水平，等待至少10分钟后再进行接线作业，避免触电风险。模拟信号建议采用屏蔽双绞线，电缆长度不超过100m，屏蔽层单端接地（接地电阻小于10Ω），避免与动力电缆并行敷设，若需交叉敷设应保持垂直交叉，间距不小于100mm，减少电磁干扰。接线时严格区分模拟输入端子、数字输入端子、电源端子及通信端子，按照模块接线手册对应连接：模拟传感器信号接入对应模拟输入端子，数字开关信号接入数字输入端子，24V DC电源接入电源正负极端子，通信线接入RS-485对应端子。接线完成后，检查所有端子连接紧固，整理线缆避免受压或缠绕，确保无短路、虚接等问题。
安全操作注意事项
1. 操作资质要求
模块的安装、接线、调试、维护及参数配置等操作，必须由经过专业培训并获得相关资质的专业人员进行。操作人员需提前通读模块安装手册与安全注意事项，熟悉模块工作原理与操作流程，具备应对突发故障的能力。非专业人员严禁擅自拆卸、接线或修改模块参数，以免引发设备故障、信号失真甚至人身安全事故。
2. 电源操作安全
模块工作时带有危险电压，严禁在电源接通状态下进行接线、拆卸、插拔或维护作业，否则可能导致触电致人死亡的严重危险。进行任何维护操作前，必须切断所有关联电源，并采取悬挂“禁止合闸”标识、锁定电源开关等安全措施，防止他人误合闸。电源恢复接通前，需再次检查接线正确性、端子紧固性及模块状态，确保无短路、漏电等安全隐患。
3. 静电防护与异物防护
模块内部包含高精度敏感电子元器件，人体静电可能导致元器件损坏。接触模块前，操作人员必须遵守静电防护（ESD）规定，佩戴防静电手环、在防静电工作台上进行操作，避免直接触摸模块电路板及导电触点。安装与接线过程中，需防止切削碎屑、导线铜丝、灰尘等异物进入模块内部或通风缝隙，否则可能导致短路、火灾或设备故障；若模块配备防尘 sheet，安装完成后需及时拆除，确保散热通畅。
4. 正确使用与改装限制
模块仅能按照制造商规定的用途用于工业自动化信号采集场景，严禁未经许可用于应急救援、船舶、医疗、航空、核设施等特殊领域，否则可能导致严重安全事故。严禁未经横河公司授权对模块进行改装、拆解，或使用非横河原装配件替换元器件，改装或非原装配件可能导致模块性能下降、故障频发甚至引发安全隐患。模块的故障维修需由横河公司或其授权的专业机构进行，发现模块异常（如指示灯故障、信号失真、通信中断等）时，应立即停机检查并联系专业人员处理。
5. 网络安全与外部防护
为防范网络攻击（如未授权访问、病毒入侵等）对模块及整个控制系统的安全影响，建议在模块与上位机通信链路中配置防火墙、VPN等安全防护设备，并定期更新系统安全软件。由于模块故障可能导致工业过程中断或引发重大事故，系统设计时应采取冗余备份、故障报警等外部保护措施。避免在模块输出侧随意加装电容、压敏电阻等器件，若确需安装，需严格遵循手册要求并安装在输入侧；模块输出回路尽量不增设开关器件，若必须增设，需通过控制逻辑确保开关动作时模块输出电流为零，避免冲击损坏模块。
适用场景与系统集成
YOKOGAWA AMM42多路复用器输入模块凭借其多通道集成、高精度采集及优异的抗干扰性能，广泛应用于各类工业自动化监测与控制场景：在石油化工行业，可集中采集反应釜压力、温度、液位等模拟信号及阀门开关状态数字信号，为工艺优化与安全监控提供数据支持；在电力能源行业，可监测发电机组冷却系统温度、油压、水压等参数及辅助设备运行状态，保障机组稳定运行；在智能制造领域，可整合生产线各类传感器信号（如物料位置、设备运行电流等），为智能制造系统的数据分析与决策提供实时数据；在冶金建材行业，可采集窑炉温度、烟气流量等参数，助力生产过程的精准控制。
该模块可无缝集成到横河Centum VP、ProSafe-RS等主流DCS系统中，通过RS-485总线与系统控制器实现高速数据通信。集成过程中，需按照DCS系统配置规范，通过上位机软件完成模块地址分配、通信参数设置、通道信号类型配置及报警阈值标定等操作。模块采集的实时数据可通过通信链路传输至控制系统，为控制逻辑运算、状态监控、故障报警及历史数据存储提供可靠支撑；同时支持控制器对模块参数的远程修改与状态查询，实现模块的远程运维与管理，大幅提升系统运维效率。
