YOKOGAWA SDV144-S63数字输入模块
产品详情

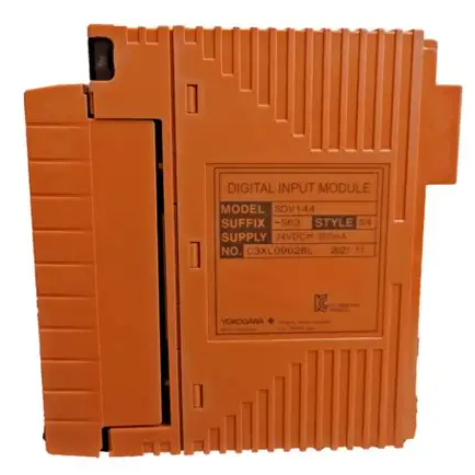

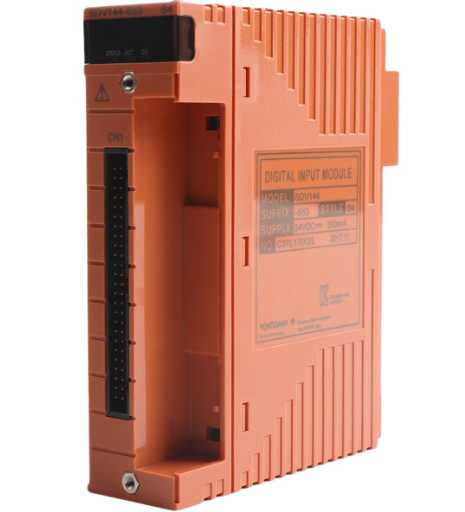

YOKOGAWA SDV144-S63数字输入模块
产品概述
YOKOGAWA SDV144-S63是日本横河电机（Yokogawa）推出的一款面向工业自动化控制系统的高性能数字输入模块，主要用于采集现场24V DC无电压触点信号，实现对工业设备运行状态、开关位置等离散量信号的可靠监测与传输。该模块凭借优异的抗干扰能力、宽温工作范围及灵活的连接方式，广泛应用于石油化工、电力冶金、智能制造等对设备可靠性和稳定性要求严苛的工业场景。产品原产于新加坡，为全新原装正品，通常提供12个月质保期，可无缝集成到横河各类DCS（分布式控制系统）中，为工业控制回路的信号采集环节提供稳定保障。
从型号编码规则来看，SDV144为基础型号，代表“16通道、24V DC、模块隔离型数字输入模块”；后缀“-S63”为功能标识，其中“S”表示标准型，“6”代表配备信号电缆接口适配器且无防爆保护，“3”表示符合ISA G3标准，适配-20℃至70℃的宽温工作环境，清晰的型号编码
核心性能特点
1. 多通道独立采集，信号处理高效
模块采用16通道独立设计，每个通道均可单独接入无电压触点信号，能同时采集16路现场设备的开关状态信号（如接触器吸合/断开、限位开关触发/未触发等），无需额外扩展模块即可满足多设备监测需求。各通道信号采集相互独立，避免了单通道故障对其他通道信号采集的影响，提升了信号采集的可靠性。
2. 强化模块隔离，抗干扰能力优异
模块内置强化隔离电路，实现了输入信号与系统核心电路之间的电气隔离，隔离耐压可达2kV AC（16路输入线集体连接状态下，可持续承受1分钟），有效阻断了现场工业环境中的电磁干扰、浪涌电压等对模块核心电路及后端控制系统的影响。同时，隔离设计还降低了不同通道之间的信号串扰，确保信号采集的准确性，即使在复杂的工业电磁环境中也能稳定工作。此外，模块隔离电阻可达250MΩ，进一步提升了隔离可靠性。
3. 连接方式灵活多样，适配不同现场需求
为适配不同工业现场的布线环境，模块提供了多种灵活的连接方式：支持压钳接线端子连接，该方式接线便捷、牢固，便于现场快速施工与后期维护；支持MIL电缆连接，适用于对连接可靠性要求较高、振动较强的工业场景；同时可搭配横河专用信号电缆AKB331使用，通过信号电缆接口适配器实现稳定连接，进一步提升信号传输的抗干扰能力。多种连接方式的设计，让模块能够灵活适配不同的现场安装条件与布线规范。
4. 工业级可靠性设计，适应恶劣环境
模块采用全工业级元器件选型与封装设计，严格符合ISA标准G3，具备优异的环境适应性。工作温度范围宽达-20℃至70℃，可在低温严寒的户外工业场景或高温炎热的车间环境中长期稳定运行；同时具备良好的抗振动、抗冲击能力，能适应工业现场的机械振动环境。此外，模块可承受瞬时最大30.0V DC的输入电压，有效应对现场电源电压波动对模块的冲击，进一步提升了模块在恶劣环境下的使用寿命与可靠性。
详细技术规格
1. 输入信号参数
- 输入信号类型：无电压触点信号（适用于采集各类机械开关、接触器触点等信号）；
- 触点状态电阻：ON状态最大电阻1kΩ，确保模块能准确识别触点闭合状态；OFF状态最小电阻100kΩ，避免了触点断开时的漏电流导致模块误识别；
- 输入电流：6mA±20%（外部电源为24V DC、输入电阻为0Ω时），该电流参数确保了模块对触点信号的灵敏识别，同时避免了过大电流对触点的损耗；
- 触点额定值：24V DC±20%，10mA或更大，明确了模块适配的触点信号电源范围与最小工作电流，确保与现场各类触点设备的匹配性；
- 输入响应时间：最大40ms，能快速响应现场触点信号的变化，满足大多数工业控制场景对信号采集实时性的要求。
2. 电源参数
- 外部电源要求：24V DC±20%，电流容量200mA，为模块输入回路提供稳定的电源支持；
- 模块自身电流消耗：5V DC供电时最大290mA，24V DC供电时最大140mA，低功耗设计降低了模块对系统电源的负荷，减少了能源消耗。
3. 物理与环境参数
- 重量：不同连接方式下重量略有差异，采用压钳接线端子或MIL电缆连接时约0.36kg，配备信号电缆接口适配器时约0.41kg，轻便的设计便于模块的安装与系统集成；
- 工作温度：-20℃至70℃（符合ISA G3标准）；
- 存储环境：应存放于干燥、无腐蚀气体、无导电粉尘的环境中，存储温度不超过60℃，避免模块元器件因潮湿、腐蚀或高温受损。
安装与接线规范
1. 安装前准备
安装前需确认模块型号为SDV144-S63，确保产品为全新原装，检查模块外观无破损、引脚无弯曲变形、接线端子无松动。同时，确认安装环境符合模块的环境参数要求，远离强电磁干扰源（如大型变频器、电焊机等）、高温热源与潮湿区域；安装位置应预留足够的散热空间，避免模块因散热不良导致过热故障。此外，安装人员需具备专业的工业自动化设备安装资质，熟悉相关电气安全规范与模块安装手册，避免因操作不当导致设备损坏或人身安全事故。
2. 安装操作要点
模块需安装在标准的工业导轨或横河专用安装支架上，安装过程中需确保模块固定牢固，避免因现场振动导致模块松动。安装时需注意模块的安装方向，按照模块标识的正负极与信号流向进行安装，避免安装方向错误导致信号采集异常。模块与相邻设备之间应保持合理的间距，建议不小于5cm，以便于散热与后期维护操作。
3. 接线操作规范
接线前必须切断所有关联设备的电源，包括模块外部电源、后端控制系统电源及现场触点设备电源，并确认主回路直流电压已降至安全水平，等待至少10分钟后再进行接线作业，避免触电风险。接线时需严格按照模块接线手册的要求，区分输入信号端子、电源端子与接地端子，确保接线正确无误：无电压触点信号接入对应输入端子，外部24V DC电源接入电源端子，接地端子需可靠接地，接地电阻应小于10Ω，以提升模块的抗干扰能力与安全性。接线完成后，需检查所有接线端子是否紧固，避免因接线松动导致接触不良或信号中断；同时整理好接线，避免线缆缠绕或受压，防止线缆破损导致信号故障。
安全操作注意事项
1. 操作资质要求
模块的安装、接线、调试、维护等所有操作必须由经过专业培训的合格专业人员进行。操作人员需熟悉模块的技术规格、安装手册与安全注意事项，具备应对操作过程中各类紧急情况的能力，非专业人员严禁擅自操作模块，以免引发设备故障或人身安全事故。
2. 电源操作安全
模块带有危险电压，严禁在电源接通状态下进行接线、拆卸、检修等作业，否则存在触电致人死亡的危险。在进行任何维护作业前，必须切断所有关联电源，并采取安全措施（如悬挂“禁止合闸”标识）防止他人误合闸。电源恢复接通前，需再次检查接线是否正确、端子是否紧固，确保无短路、漏电等安全隐患。
3. 静电防护措施
模块内部包含敏感的电子元器件，人体静电可能会严重损坏这些元器件。在接触模块前，操作人员必须遵守静电防护（ESD）规定，采取有效的静电防护措施，如佩戴防静电手环、在防静电工作台上进行操作等，避免静电对模块造成损坏。
4. 正确使用与改装限制
模块仅能按照制造商规定的用途使用，严禁未经许可将其用于应急救援、船舶、医疗、航空、核设施等特殊领域，否则可能导致严重安全事故。严禁未经横河公司授权对模块进行改装，或使用非横河原装配件替换模块元器件，改装或非原装配件可能导致模块故障、性能下降，甚至引发安全隐患。模块的维护保养仅能由横河公司或其授权的专业人员进行，发现模块存在缺陷或故障时，需及时更换或维修。
5. 外部保护措施
由于模块故障可能导致工业控制系统停产或引发重大事故，建议在系统设计时采取必要的外部保护措施或备用装置，如冗余备份、故障报警等，提升系统的可靠性与安全性。此外，避免在模块输出侧安装改善功率因数的电容或防雷用压敏电阻等器件，若必须安装，需将其改装在模块输入侧；模块输出侧尽量不增设断路器、接触器等开关器件，若确需增设，需通过控制逻辑确保开关动作时模块输出电流为零，避免开关动作对模块造成冲击。
