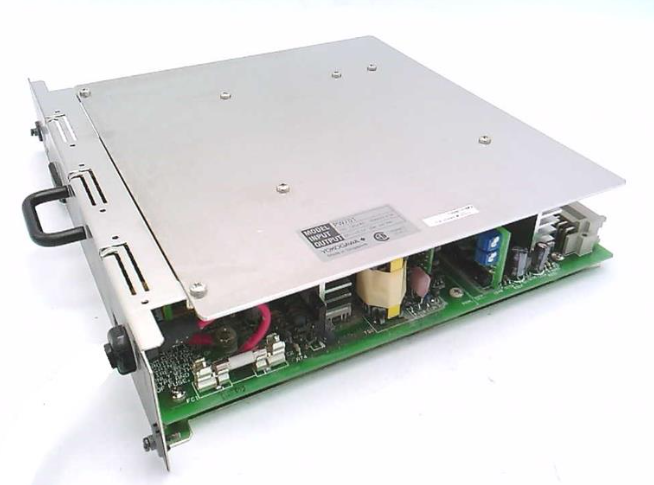

YOKOGAWA PW701电源模块
产品概述
YOKOGAWA PW701是横河电机（Yokogawa）专为Centum CS/VP及ProSafe-RS关键工业控制系统研发的高性能电源模块，是保障核心控制系统稳定运行的动力核心设备。该产品聚焦工业级高可靠性供电需求，采用精准稳压技术与冗余配置设计，可稳定输出5.1V DC标准电压，为现场控制站（FCS）、各类I/O模块及通信单元提供持续、可靠的电力支持，是 mission-critical（关键任务）自动化与安全应用场景的理想供电解决方案。
依托横河电机在工业控制领域的深厚技术积淀，PW701电源模块采用工业级高品质元器件与严谨的工程设计，具备优异的运行稳定性与环境适应性。其紧凑的机架式设计可无缝集成至Centum CS/VP及ProSafe-RS系统的标准控制柜中，同时支持冗余配对部署，大幅提升系统供电的容错能力。产品严格遵循国际工业安全标准，通过多项权威认证，确保在石油化工、电力、冶金等复杂严苛的工业环境中合规稳定运行。
核心技术参数
YOKOGAWA PW701电源模块的技术参数经过关键工业控制系统专项优化，全面覆盖高可靠供电需求，具体参数如下：
1. 供电核心参数
- 输入电压范围：100-120V AC，支持50/60Hz交流输入，适配主流工业电网标准，具备稳定的电压适配能力。
- 额定输出电压：+5.1V DC，精准稳压设计，为Centum CS/VP及ProSafe-RS系统的核心控制组件提供标准、稳定的供电。
- 额定输出电流：29A，具备充足的功率储备，单模块即可满足多组I/O模块与控制单元的同时供电需求，保障系统满负荷运行。
- 输出功率：147.9W（由5.1V DC×29A计算得出），功率密度优异，可高效支撑关键控制系统的动力需求。
- 散热方式：自然对流散热，无需额外散热风扇，降低机械故障风险，同时减少运行噪音，适配密闭工业控制柜环境。
2. 环境适应参数
- 工作温度范围：-20℃至+50℃，具备宽温工作能力，可适应工业车间、控制室等不同温度环境，保障极端条件下的供电稳定性。
- 存储温度范围：-40℃至+85℃，符合工业级存储标准，便于恶劣环境下的运输与长期仓储，避免温湿度变化对设备性能造成影响。
- 相对湿度：0%-80%RH（无凝露），能够适应低湿度至中等湿度工业环境，有效防止湿度导致的内部电路短路或元器件老化。
- 抗干扰性能：具备较强的电磁干扰（EMI）和电磁兼容性（EMC），符合工业级抗干扰标准，可抵御工业现场变频器、电机等设备产生的电磁干扰，保障供电稳定性。
3. 电气安全参数
- 绝缘电阻：电源输入端口与输出端口之间绝缘电阻≥100MΩ（500V DC），保障电气安全，避免漏电风险。
- 耐压性能：电源输入端口与输出端口之间可承受1500V AC、1分钟的耐压测试，输入端口与接地端之间可承受1000V AC、1分钟的耐压测试，符合工业级电气安全标准。
- 保护功能参数：过电压保护阈值约为5.6V DC±0.2V DC，过电流保护采用恒流限制模式，短路保护响应时间≤10ms，快速切断故障回路。
- RoHS合规性：因工业豁免条款，不完全符合RoHS标准，具体以产品手册及当地法规要求为准。
4. 物理参数
- 外形尺寸：254mm×76mm×279mm（长×宽×高，即10.0″×3.0″×11.0″），紧凑的机架式设计，适配Centum CS/VP及ProSafe-RS系统的标准安装机架。
- 安装方式：机架式安装（专属FCS或ProSafe-RS系统机架），安装牢固且便于系统集成，可与其他控制模块同步布局。
- 重量：约2.0kg，结构稳固，便于现场搬运与安装施工，适配工业控制柜的承重要求。
核心功能与优势
1. 冗余配置与高可靠供电保障
PW701电源模块核心优势在于支持冗余配对部署，为关键工业控制系统提供多重供电可靠性保障：
- 冗余部署能力：可与同型号模块配对实现N+1冗余供电，当主供电模块出现故障时，备用模块可无缝切换投入工作，确保供电不中断，保障Centum CS/VP及ProSafe-RS系统的连续运行，降低停机损失。
- 高MTBF设计：平均无故障时间（MTTF）超过100,000小时，按照工业场景日均运行24小时计算，理论无故障运行时间可达11年以上，大幅降低设备维护频率与运维成本。
- 精准稳压与纹波控制：采用先进的稳压电路设计，输出电压精度高，纹波系数低（≤50mVp-p），有效避免电压波动对精密控制组件的影响，保障系统控制精度。
2. 全方位安全防护功能
- 多重电气保护：内置过电压、过电流、短路三重核心保护电路，当出现供电电压异常、输出过载或短路等故障时，可快速启动保护机制，切断故障回路，保护模块自身及连接的核心控制设备免受损坏。
- 防浪涌冲击：具备一定的浪涌冲击防护能力，可抵御电网浪涌、雷击感应等外部电压冲击，保障模块在复杂电网环境下的运行安全。
- 安全接地设计：配备专用保护接地端子，严格遵循接地规范可有效防止漏电风险，保障运维人员人身安全，同时提升模块抗电磁干扰能力。
3. 系统适配与集成优势
- 专属系统适配：专为横河Centum CS/VP分布式控制系统及ProSafe-RS安全仪表系统设计，可实现无缝集成，无需额外适配组件，简化系统搭建流程。
- 机架式集成设计：采用与系统机架匹配的标准化尺寸，可直接安装于FCS控制站机架内，与其他控制模块、I/O模块协同布局，提升控制柜空间利用率，便于系统整体维护。
- 简易接线设计：配备清晰的输入输出接线端子，附带详细的接线标识，便于现场工程师快速完成接线操作，降低安装失误率，提升施工效率。
4. 便捷的状态监测与运维管理
- 可视化状态指示：配备电源运行灯、故障告警灯等状态指示灯，可直观显示模块供电状态、运行状态及故障信息，便于现场运维人员快速判断设备运行情况。
- 集成诊断功能：支持与系统上位机监控软件联动，可实时上传模块运行参数（如输出电压、输出电流、模块温度）及故障信息，实现远程状态监测与故障预警，为 predictive maintenance（预测性维护）提供数据支撑。
- 安全防护设计：ProSafe-RS系统适配型号具备防未授权访问功能，可有效防止非法操作，保障系统供电安全。
安装与使用规范
1. 安装注意事项
- 安装环境：应选择干燥、通风、无腐蚀性气体、无强电磁干扰的位置安装；避免安装在阳光直射、高温热源（如散热装置、蒸汽管道）附近或易受雨水冲刷的区域；安装环境需满足工作温度与湿度要求，确保自然对流散热通畅。
- 安装间距：与其他模块或设备并排安装时，需预留至少30mm的散热间距，确保自然对流散热效果，避免因高温积聚影响运行稳定性；冗余部署时，两个模块间距建议不小于20mm，便于接线与维护。
- 安装固定：严格按照Centum CS/VP及ProSafe-RS系统机架的安装规范进行固定，确保安装牢固，避免因设备振动导致模块松动或接触不良；安装过程中避免碰撞、挤压设备，防止外壳破损或内部电路损坏。
- 专业安装要求：安装操作必须由专业工程师或熟练技术人员完成，严格遵循当地安装规范及电气安全标准，同时参考横河电机官方产品手册，避免非专业操作引发安全隐患或设备故障。
2. 布线规范
- 电缆选型：电源输入电缆应选用横河电机推荐规格的铜芯电缆，载流能力需匹配模块额定输入电流（建议≥4mm²）；输出电缆选用低阻抗电缆，减少电压损耗，确保供电稳定性；电缆绝缘等级需≥AC 600V，符合工业电气安全标准。
- 屏蔽与接地：电源电缆建议选用屏蔽电缆，屏蔽层单端接地，接地电阻≤4Ω，有效抑制电磁干扰；必须严格连接保护接地端子，确保接地可靠，严禁切断或断开接地线路。
- 接线检查：接线前需确认输入电压与模块额定输入电压匹配；接线时注意正负极极性，避免接反导致模块损坏；所有接线完成后，需再次检查接线牢固性与正确性，确保无松动、短路等问题。
- 冗余布线：冗余部署时，两个模块的输入电缆应分别连接至不同的供电回路，输出电缆通过冗余分配器连接至负载，确保单供电回路故障时不影响冗余切换效果。
3. 使用与维护规范
- 开机检查：开机前需检查电缆连接、接地情况及安装固定状态，确认无误后再接通电源；首次开机后，通过状态指示灯及上位机软件检查模块运行状态、输出电压是否正常，冗余部署时需测试切换功能是否可靠。
- 日常维护：定期清理设备表面及机架内的灰尘、杂物，保持散热通畅；定期检查电缆连接情况，避免松动、老化或破损；定期通过监控软件查看模块运行参数，及时发现异常并处理；建议建立维护台账，记录运行数据与维护情况。
- 故障处理：当模块出现故障告警时，应先查看故障代码或监控平台的故障信息，初步判断故障类型（如过压、过流、模块故障）；排查故障时需先切断输入电源，严禁带电拆卸设备；维修需使用横河电机认证的备品备件，严禁擅自改装设备内部电路；故障排除后，需进行试运行测试，确认无问题后方可正常投入使用。
- 存储与搬运：设备长期存放时，需置于原包装内，存放环境符合存储温度、湿度要求，避免与腐蚀性物质、易燃易爆物品混放；搬运过程中避免剧烈冲击、振动，防止设备损坏；存放超过6个月后，使用前需进行绝缘电阻测试与性能检测。
- 禁忌场景：该产品不设计用于直接影响或威胁人类生命的关键应用（如核电安全系统核心供电），若需在此类场景使用，用户需额外配置保障人员安全的冗余设备及防护机制，并获得相关权威认证。
