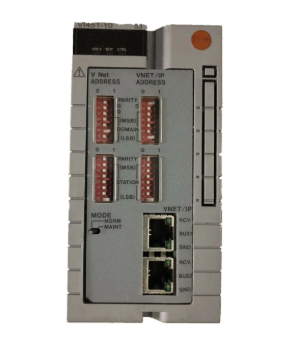

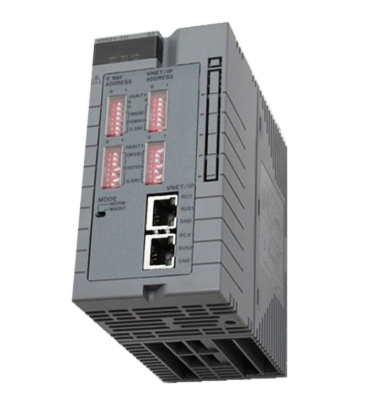

YOKOGAWA VI451-10通信接口模块
产品详情
YOKOGAWA VI451-10通信接口模块
核心技术参数
1. 基础规格与供电特性
该模块采用标准化模块化设计，型号明确标注为VI451-10，核心类型为多协议兼容型工业通信接口单元。供电方面采用工业通用的24V DC直流电源，电源适配性强，可直接接入多数工业控制系统的供电网络，保障供电稳定性，典型功耗≤15W，节能性优异。防护等级达到IP20，符合工业控制室设备安装要求，能有效防止固体异物侵入，适配常规工业室内环境安装使用。此外，模块内部集成600mA自复位PTC保险丝，具备过流保护功能，在电源异常或负载过载时可自动切断电路，故障排除后无需手动更换即可复位，大幅提升系统运维便捷性。
2. 通信性能与协议支持
通信协议上，VI451-10具备强大的多协议兼容能力，核心支持Modbus RTU/TCP、Profinet、EtherNet/IP等主流工业通信协议，可根据实际应用场景灵活切换协议模式，适配不同厂商的工业设备与控制系统。数据传输速率稳定达到100 Mbps（以太网接口），RS-485接口通信速率支持9600~115200 bps自适应，能够实现控制指令、测量数据等关键信息的高速同步传输，有效降低数据延迟，保障实时控制需求。模块配备4个以太网（RJ-45）接口和2个RS-485接口，可同时接入多个控制模块或现场设备，扩展能力优异。
兼容性方面，该模块可无缝对接PLC（可编程逻辑控制器）、DCS（分布式控制系统）及SCADA（数据采集与监控系统）等主流工业控制系统，同时支持与传感器、执行器、智能仪表等现场设备直接连接，实现跨系统、跨设备的数据交互。此外，模块还支持RS-232C串行通信（1个9脚D-Sub插座），通信速率可在9600、19200、38400、115200 bps中灵活配置，用于与上位机的参数配置、数据调试及固件升级，适配不同运维场景需求。
3. 物理与环境适配参数
物理尺寸上，模块采用紧凑设计，外形尺寸精确为120mm（长）×80mm（宽）×30mm（高），重量仅约0.25kg，体积小巧、重量轻便，可轻松安装于标准工业控制机柜或DIN导轨上，大幅节省安装空间，便于系统集成布局。
环境适应性是该模块的核心优势之一，工作温度范围覆盖-20°C至+60°C，可在寒冷的户外工业场景或高温的生产车间稳定运行，适配多数工业环境温度要求。同时，模块具备优异的抗振动、抗电磁干扰能力，符合EN 61000-6-2（抗干扰）、EN 61000-6-4（电磁辐射）工业标准，在机械振动频繁、电磁环境复杂的工业现场，仍能保障数据传输的稳定性与准确性。储存温度范围为-40°C至+85°C，湿度适应范围为10%~90% RH（无冷凝），便于不同气候地区的仓储与运输。
4. 信号与测量相关参数
作为专业通信接口模块，VI451-10具备高效的信号转换与处理能力，支持模拟量信号（4-20mA电流信号、0-10V电压信号）与数字量信号的双向转换，输入阻抗为10 kΩ，信号响应时间≤5ms，能快速响应现场设备的信号变化，保障数据交互的实时性与精准性。模块还具备信号隔离功能，隔离电压达到2500V AC（1分钟），可有效抑制工业现场的共模干扰与串模干扰，提升信号传输质量，为工业过程的精细化控制提供可靠数据支撑。
核心功能与优势
1. 高速稳定的数据传输功能
依托多协议兼容特性与100 Mbps高速以太网传输速率，模块可实现控制指令与测量数据的双向高速传输，无数据丢包或延迟累积问题。针对不同协议设备的接入需求，模块内置协议转换引擎，可实现Modbus与Profinet、EtherNet/IP等协议的无缝转换，无需额外配置协议转换器，简化系统架构。在大型工业控制系统中，能同时承载多个设备的并发数据传输需求，保障整个控制系统的同步协调运行，避免因通信延迟导致的控制失准问题。
2. 灵活的系统集成与扩展能力
模块化设计使得VI451-10具备极强的集成灵活性，可直接嵌入横河各类DCS系统，也可与西门子、罗克韦尔等其他厂商的工业控制系统兼容对接。4个以太网接口与2个RS-485接口支持多设备并行接入，便于后续系统扩容升级，无需对原有系统进行大规模改造，降低系统扩展成本。此外，模块支持Yokogawa Communicator参数配置软件进行远程参数配置与固件升级，可通过软件快速调整通信协议、传输速率、信号转换参数等关键设置，提升系统调试与运维效率。
3. 高可靠性与工业级耐用性
模块专为严苛工业环境设计，采用工业级高品质元器件，经过严格的环境耐受性测试与寿命测试。电气寿命在最大负荷下可达10⁵次，使用寿命长，大幅降低设备更换频率与运维成本。同时，模块具备完善的故障保护功能，除内置PTC自复位保险丝外，还具备过压、过流、短路及浪涌保护机制，其中浪涌保护符合IEC 61000-4-5标准（±2kV接触放电、±8kV空气放电），在电源异常、雷击浪涌或设备故障时能快速切断电路，保护模块本身与整个控制系统的安全。
4. 实时监测与报警功能
模块支持对自身运行状态、通信链路状态及信号转换状态的实时监测，可配置报警阈值，当出现通信中断、协议适配异常、电源电压波动或模块温度超标等情况时，能及时触发报警信号并反馈至上位控制系统。报警信息可通过通信端口实时上传，同时模块面板配备状态指示灯（电源、通信、故障），便于运维人员直观判断设备运行状态，快速定位故障位置，缩短故障处理时间，保障工业生产的连续稳定运行。模块还具备故障日志记录功能，可存储近期100条故障信息，为系统优化与故障追溯提供数据支持。
应用场景与典型部署
1. 主要应用领域
VI451-10通信接口模块的应用场景覆盖多个工业领域：在电力行业，用于发电厂的发电机组监控、变电站设备数据采集系统中，实现智能仪表、传感器与DCS系统的协议适配与数据传输；在石化行业，适配高温、高湿、多干扰的生产车间，连接过程控制设备与上位监控系统，保障原油开采、炼化过程的实时数据交互；在冶金行业，用于钢铁生产的高炉温度监测、轧制设备联动控制，抵御电磁干扰与振动环境的影响；在轨道交通行业，用于列车运维监控系统中，实现车载设备与地面监控中心的稳定通信，保障运维数据的实时上传。
2. 典型部署方式
模块常规部署于工业控制机柜内，采用标准DIN导轨安装方式，需确保安装面平整无倾斜，避免机械振动对模块运行产生影响。安装时需预留足够的散热空间，建议模块之间间距不小于3cm，同时避免安装在风口直吹或高温热源附近位置，防止影响模块运行稳定性。布线方面，以太网电缆需采用5类及以上屏蔽电缆，RS-485电缆采用双绞屏蔽电缆，减少电磁干扰，电源电缆与信号电缆分开敷设，避免信号串扰。模块接地需可靠，通过后部接地螺丝与系统接地网连接，接地电阻≤4Ω，保障通信稳定性与人员安全。
在系统架构中，VI451-10通常作为协议转换与通信枢纽，一端通过以太网接口连接主控制器与操作站，另一端通过RS-485接口或以太网接口连接现场传感器、执行器、智能仪表等设备，实现“上位系统-模块-现场设备”的全链路数据传输与协议适配。对于大型分布式控制系统，可通过多个模块级联或组网扩展通信覆盖范围，提升系统的整体通信容量与可靠性，同时支持冗余通信配置，进一步保障通信链路的不间断运行。
安装与使用安全规范
1. 安装安全注意事项
安装前需仔细核对模块型号与订单要求，确保产品与应用场景的协议需求、接口类型匹配；安装环境需满足无易燃易爆气体、无高浓度腐蚀性气体（如H₂S、SOx等）的要求，避免模块元器件腐蚀损坏；严禁在模块通电状态下进行安装、拆卸或接线操作，需先切断电源并等待电容放电完成后再进行操作；安装过程中避免触碰模块端子，防止静电损坏内部电路，建议佩戴防静电手环操作。
采用DIN导轨安装方式时，需确保导轨规格符合EN 50022标准，使用厂家提供的固定卡扣紧固，避免安装不牢固导致模块振动；若采用壁挂式安装，需使用配套的安装支架与固定螺丝，确保安装面具备足够的承重能力；安装位置需避免阳光直射、雨水淋溅及粉尘积聚，放置于通风良好的位置。
2. 运行与维护规范
电源接入前需确认电源电压与模块额定电压（24V DC）一致，波动范围不超过±10%，避免电压不匹配导致模块损坏；运行过程中需定期检查模块运行状态，包括指示灯状态、温度、接线紧固情况等，发现异常及时停机排查；更换备件时需使用横河原厂认可的备件，严禁使用非原厂配件，避免影响模块性能与系统稳定性；进行参数配置或固件升级时，需先备份原有配置文件，防止配置丢失导致系统故障。
模块不适合用于直接影响或威胁人类生命的关键安全应用场景（如核设施控制、医疗设备控制等）；长期停用后重新启用时，需先进行通电测试，确认模块通信功能、信号转换功能正常后再接入系统；运维人员需具备专业资质，操作前需阅读完整的操作指南，熟悉模块的参数设置与故障处理流程；在雷雨多发地区，需额外配置防雷装置，提升模块抗雷击能力。
