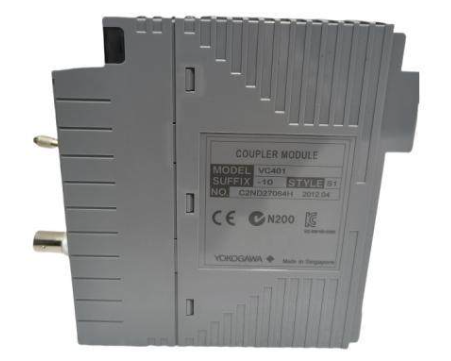

YOKOGAWA VC401-10耦合模块
产品详情
YOKOGAWA VC401-10耦合模块
核心技术参数详解
1. 基础规格与供电特性
该模块采用标准化模块化设计，型号明确标注为VC401-10，核心类型为VNET协议专用耦合单元。供电方面采用工业通用的24V DC直流电源，电源适配性强，可直接接入多数工业控制系统的供电网络，保障供电稳定性。防护等级达到IP20，符合工业控制室设备安装要求，能有效防止固体异物侵入，适配常规工业室内环境安装使用。此外，模块内部集成900mA自复位PTC保险丝，具备过流保护功能，在电源异常或负载过载时可自动切断电路，故障排除后无需手动更换即可复位，大幅提升系统运维便捷性。
2. 通信性能与协议支持
通信协议上，VC401-10专属支持VNET工业总线协议，这是横河工业控制系统中的核心通信协议，专为高速数据传输与可靠通信设计。数据传输速率稳定达到100 Mbps，能够实现控制指令、测量数据等关键信息的高速同步传输，有效降低数据延迟，保障实时控制需求。模块配备10个通信端口，可同时接入多个控制模块或现场设备，扩展能力优异。
兼容性方面，该模块可无缝对接PLC（可编程逻辑控制器）、DCS（分布式控制系统）及SCADA（数据采集与监控系统）等主流工业控制系统，同时支持RS-422、TTL等编码器接口及Modbus等辅助通信协议，能灵活适配不同厂商的工业设备，实现跨系统数据交互。此外，模块还支持9600、19200、38400波特率的RS232C串行通信，通过9脚D-Sub插座实现与上位机的参数配置与数据调试，通信参数可根据实际需求灵活设置。
3. 物理与环境适配参数
物理尺寸上，模块采用紧凑设计，外形尺寸精确为100mm（长）×68mm（宽）×26mm（高），重量仅约0.2kg（部分版本约0.18kg），体积小巧、重量轻便，可轻松安装于标准工业控制机柜或控制面板内，大幅节省安装空间，便于系统集成布局。
环境适应性是该模块的核心优势之一，工作温度范围覆盖-40°C至+85°C，可在极寒的户外工业场景或高温的生产车间稳定运行，突破常规工业设备的温度限制。同时，模块具备优异的抗振动、抗电磁干扰能力，在机械振动频繁、电磁环境复杂的工业现场，仍能保障数据传输的稳定性与准确性。储存温度范围与工作温度范围保持一致，便于北方寒冷地区或南方高温地区的仓储与运输。
4. 信号与测量相关参数
作为输入输出接口模块，VC401-10具备多通道信号处理能力，支持多种信号类型接入，包括模拟量信号（0-10V电压信号、4-20mA电流信号）和数字量开关信号等，输入阻抗为10 kΩ，信号采样率可达100ms，能快速响应现场设备的信号变化，保障测量数据的实时性与精准性。模块还具备高分辨率信号处理能力，可实现对微弱信号的精准采集与转换，显示精度达到0.1%，为工业过程的精细化控制提供数据支撑。
核心功能与优势解析
1. 高速稳定的数据传输功能
依托VNET协议与100 Mbps高速传输速率，模块可实现控制指令与测量数据的双向高速传输，无数据丢包或延迟累积问题。在大型工业控制系统中，能同时承载多个设备的并发数据传输需求，保障整个控制系统的同步协调运行，避免因通信延迟导致的控制失准问题。
2. 灵活的系统集成与扩展能力
模块化设计使得VC401-10具备极强的集成灵活性，可直接嵌入横河μXL系列DCS系统，也可与其他厂商的工业控制系统兼容对接。10个通信端口支持多设备并行接入，便于后续系统扩容升级，无需对原有系统进行大规模改造，降低系统扩展成本。此外，模块支持LL50A参数设置软件进行远程参数配置，可通过软件快速调整通信参数、采样率等关键设置，提升系统调试与运维效率。
3. 高可靠性与工业级耐用性
模块专为严苛工业环境设计，采用工业级高品质元器件，经过严格的环境耐受性测试与寿命测试。机械寿命可达10⁸次，电气寿命在最大负荷下可达10⁵次，使用寿命长，大幅降低设备更换频率与运维成本。同时，模块具备完善的故障保护功能，除内置PTC自复位保险丝外，还具备过压、过流、短路保护机制，在电源异常或设备故障时能快速切断电路，保护模块本身与整个控制系统的安全。
4. 实时监测与报警功能
模块支持对自身运行状态与通信链路状态的实时监测，可配置报警阈值，当信号传输异常、电源电压波动或模块温度超标时，能及时触发报警信号并反馈至上位控制系统。报警信息可通过通信端口实时上传，便于运维人员快速定位故障位置，缩短故障处理时间，保障工业生产的连续稳定运行。部分版本还具备数据记录功能，可存储历史运行数据与故障信息，为系统优化与故障追溯提供数据支持。
应用场景与典型部署
1. 主要应用领域
VC401-10耦合模块的应用场景覆盖多个工业领域：在电力行业，用于发电厂的发电机组控制、电网监测系统中，实现传感器、执行器与DCS系统的通信；在石化行业，适配高温、高压的生产车间，连接过程控制设备与上位监控系统，保障原油开采、炼化过程的精准控制；在冶金行业，用于钢铁生产的高炉控制、轧制过程监测，抵御高温与振动环境的影响；在机械制造行业，用于自动化生产线的设备联动控制，实现PLC与各类执行机构的信号交互。
2. 典型部署方式
模块常规部署于工业控制机柜内，采用水平安装方式，需确保安装面平整无倾斜，避免机械振动对模块运行产生影响。安装时需预留足够的散热空间，建议模块之间间距不小于5cm，同时避免安装在风口直吹位置，防止温度传感器精度受影响。布线方面，通信电缆需采用屏蔽电缆，减少电磁干扰，电源电缆与信号电缆分开敷设，避免信号串扰。模块接地需可靠，通过后部接地螺丝与系统接地网连接，保障通信稳定性与人员安全。
在系统架构中，VC401-10通常作为中间通信枢纽，一端通过VNET协议连接主控制器与操作站，另一端连接现场传感器、执行器、编码器等设备，实现“上位系统-模块-现场设备”的全链路数据传输。对于大型控制系统，可通过多个模块级联扩展通信覆盖范围，提升系统的整体通信容量。
安装与使用安全规范
1. 安装安全注意事项
安装前需仔细核对模块型号与订单要求，确保产品与应用场景匹配；安装环境需满足无易燃易爆气体、无高浓度腐蚀性气体（如H₂S、SOx等）的要求，避免模块元器件腐蚀损坏；严禁在模块通电状态下进行安装、拆卸或接线操作，需先切断电源并等待电容放电完成后再进行操作；安装过程中避免触碰模块端子，防止静电损坏内部电路。
若采用机架安装方式，需使用厂家提供的4个开槽螺丝和塑料套管紧固，机架应配备导轨与滑轨，减少模块面板的机械应力；若作为桌上式仪器使用，需粘贴厂家提供的橡皮脚与橡皮条，放置于无阳光直射、通风良好的位置。
2. 运行与维护规范
电源接入前需确认电源电压与模块额定电压（24V DC）一致，避免电压 mismatch 导致模块损坏；运行过程中需定期检查模块运行状态，包括指示灯状态、温度、接线紧固情况等，发现异常及时停机排查；更换备件时需使用横河原厂认可的备件，严禁使用非原厂配件，避免影响模块性能与系统稳定性。
模块不适合用于直接影响或威胁人类生命的关键安全应用场景；长期停用后重新启用时，需先进行通电测试，确认模块通信功能、信号处理功能正常后再接入系统；运维人员需具备专业资质，操作前需阅读完整的操作指南，熟悉模块的参数设置与故障处理流程。
