YOKOGAWA NFAI841-S00模拟输入模块
产品详情

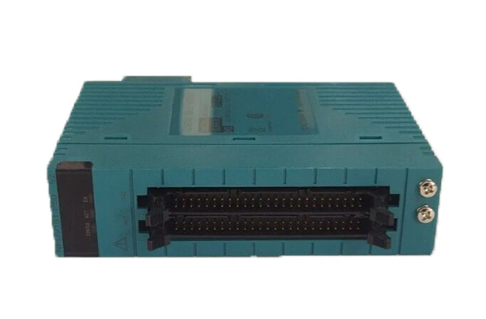

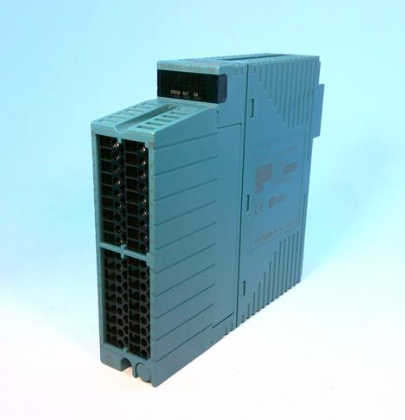

YOKOGAWA NFAI841-S00模拟输入模块
产品概述
YOKOGAWA NFAI841-S00模拟输入模块是日本横河电机推出的工业级信号采集组件，隶属于NFA系列模拟I/O模块阵营，核心适配横河CENTUM CS 3000分布式控制系统（DCS）及FCN自主控制器，是工业现场与控制系统之间的关键信号桥梁。其核心功能是将现场传感器、变送器输出的模拟信号（如电流、电压信号）精准转换为数字信号，传输至上位控制系统进行处理与分析，实现对温度、压力、流量、液位等核心工艺参数的实时监测。该模块采用8通道设计，支持多种标准模拟信号输入，具备高精度采集与稳定运行特性，同时集成隔离设计与灵活配置功能，适配复杂工业环境的应用需求。模块化结构设计使其安装维护便捷，且符合工业自动化系统的密集布局要求，广泛应用于石油化工、电力、制造等对信号采集可靠性要求极高的行业领域。
规格参数
YOKOGAWA NFAI841-S00模拟输入模块以精准的技术参数保障信号采集的可靠性与准确性，核心规格参数经工业级验证，具体详情如下：
- 基础信息：型号为NFAI841-S00，制造商为YOKOGAWA（横河电机），产品类型为模拟输入模块，原产国为日本；核心适配系统为横河CENTUM CS 3000 DCS、FCN自主控制器；
- 通道与信号规格：配备8路模拟输入通道，支持±20mA电流信号、±10V电压信号输入，兼容2线制/4线制变送器连接；输入阻抗为10MΩ，确保信号采集过程中不干扰源设备工作；
- 采集精度与响应性能：采用16位A/D转换芯片，采样速率达50Hz，确保采集数据的高分辨率与时效性；输入精度优异，温度漂移控制在±0.1%/10℃，可有效抵御环境温度变化对采集精度的影响；
- 电源参数：采用双电源供电设计，典型供电电压为5V DC与24V DC，最大功耗为2.5W；具备电源反接保护功能，可防止电源极性接反导致模块损坏；
- 环境适应性参数：工作温度范围为-20℃~60℃，存储温度范围为-40℃~80℃；相对湿度适应范围为10%~90%RH（无冷凝）；防护等级达IP20，可适应多粉尘、湿度波动的工业现场环境；
- 物理与安装参数：采用紧凑型设计，外形尺寸（长×宽×高）约为110mm×35mm×100mm（不同渠道标注略有差异，另有76mm×116mm×26mm规格记录），重量约300g；安装方式为35mm工业标准DIN导轨安装，适配控制柜内密集布局需求；
- 特殊功能参数：支持HART通信功能（需参考专属文档GS 34P02Q53-01E）；配备带隔离模拟压力夹紧端子（NFTI3S-00），便于现场设备快速接线；具备回路开路检测功能，开路检测电阻≥340kΩ。
性能特点
YOKOGAWA NFAI841-S00模拟输入模块融合横河电机在工业信号采集领域的核心技术，具备多项适配工业场景的性能优势，全面保障信号采集的精准性与可靠性：
- 多信号兼容与灵活适配：支持±20mA电流、±10V电压等多种标准模拟信号输入，兼容2线制/4线制变送器，可根据现场传感器类型灵活配置通道参数，无需额外信号转换设备，通用性极强；
- 高精度采集与稳定运行：采用16位高精度A/D转换技术与优化的信号处理算法，结合低温度漂移设计，确保在宽温环境下仍能维持优异的采集精度；50Hz采样速率可快速捕捉工艺参数变化，为控制系统提供实时、准确的数据支撑；
- 隔离设计与抗干扰能力：输入与输出之间采用隔离设计，可有效阻断工业现场的地环干扰与电磁干扰；同时建议搭配屏蔽线布线，进一步提升抗干扰性能，确保在变频器、大功率电机等强干扰环境下仍能稳定采集信号；
- 便捷安装与维护：采用模块化结构与标准DIN导轨安装设计，可快速集成于横河DCS系统的控制单元中；配备专用压力夹紧端子，接线操作便捷，且便于后期检修；模块状态可通过上位系统实时监测，故障定位高效；
- 丰富功能拓展：支持HART通信功能，可与带HART协议的智能变送器实现双向通信，不仅能采集工艺参数，还可获取变送器工作状态、进行远程参数配置；具备回路开路检测功能，可及时发现传感器接线故障，保障采集链路完整性；
- 工业级环境适应性：采用工业级电子元件与严苛的生产工艺，具备宽温工作范围与IP20防护等级，可在多粉尘、湿度波动大的恶劣工业环境下持续稳定运行，平均无故障时间（MTBF）表现优异。
注意事项
为确保YOKOGAWA NFAI841-S00模拟输入模块的稳定运行、延长设备使用寿命，同时保障采集数据的准确性与生产过程安全，在安装、接线、运行与维护过程中需严格遵守以下注意事项：
- 安装前准备与检查：安装前必须仔细阅读产品用户手册及关联文档（如HART通信说明、现场连接规范），熟悉模块的安装要求、电气参数及配置规则；开箱后需检查模块外观是否完好，端子、卡扣等部件是否完整，若存在损坏或异常，应立即停止使用并联系横河电机授权服务商；
- 安装环境与布局要求：避免将模块安装在发热单元正上方，防止辐射热影响；不得直接受气流吹拂，且不可紧邻CPU模块（NFCP501/NFCP502）、电源模块（NFPW44x）；仅可与NFAT141、NFAR181等指定模块相邻安装，其他模块需预留空槽，确保散热与抗干扰性能；
- 电气接线规范：接线前必须断开所有相关电源，严禁带电接线；模拟信号 line、开关信号 line、电源 line 需分开布线，模拟信号建议使用屏蔽双绞线，屏蔽层单端可靠接地，减少电磁干扰；接线时需严格区分信号类型与端子定义，确保2线制/4线制变送器接线正确，避免错接导致模块或传感器损坏；
- 电源与负载匹配：确认模块功耗不超过配套电源模块的额定输出（5V DC、24V DC），避免电源过载导致模块工作异常；接线时严格区分电源正负极，防止反接损坏模块内部电路；
- 防爆与本质安全要求：若应用于防爆场景，需参考《STARDOM FCN/FCJ Installation Guide》进行选型与安装；本质安全应用需使用隔离栅，严禁连接齐纳栅，避免引发安全事故；
- 运行过程监测：运行过程中需通过上位系统实时监测模块的工作状态与采集数据，若发现数据异常波动、故障告警等情况，应及时排查电源、接线、传感器及模块本身；定期用标准信号源校准模块采集精度，确保符合工艺要求；
- 故障处理与维护：当模块出现故障时，需先断开电源再进行排查，严禁带电拆卸模块或检查内部电路；故障排查应遵循“先外部后内部”的原则，优先检查接线、传感器与电源，若外部无问题，需由横河授权专业人员进行维修，严禁非专业人员拆卸模块外壳；日常维护时，可用干燥抹布清理模块表面粉尘，检查端子是否松动、氧化，发现问题及时处理；
- 配置操作规范：模块参数配置需通过上位系统或专用工具完成，配置前需备份原有参数，根据现场传感器类型准确设置通道信号类型、量程等参数；配置完成后需进行测试验证，确保采集数据准确，避免配置错误导致监测失效。
